广东优科检测是UL授权第三方检测机构,自有独立检测实验室,UL认可我司测试数据,可提供UL758电子线UL认证、检测和技术咨询服务。接下来为大家介绍电子线UL758认证绝缘厚度设计要求


电子线UL758认证绝缘厚度设计要求


一、绝缘同心度的要求
UL758对绝缘的披覆有一些基本的要求。导体加以绝缘时,可以是在导体上,也可以在分隔层上,必须是在整个长度范围内都有,不能有任何正常视力下可以查出的外观上的不良。同一种材料在做绝缘时可以一层也可以多层挤出,但应不可分离。

绝缘的最薄点厚度要求是最小平均厚度的90%。
1. 这里要提醒大家的是,这并不是同心度的要求,是最小绝缘厚度的要求。所以在设计绝缘的时候,如果你没有把握达到最小平均厚度的要求与最薄点厚度的要求,你一定要根据你自己的工艺能力略微偏厚一点,确保满足标准的要求。
2. UL758在实际表格要求时,并没有严格按照这个90%来制订。所以你还是需要按表格规定的具体数据来进行判断选择。从这里来看,UL758标准本身还是有一点逻辑上不完美的地方。

二、绝缘厚度设计的注意事项
UL758对发泡绝缘,发泡皮绝缘以及非挤包绝缘均需要做“柔性试验”。这个要特别提醒大家注意,因为很多人会在这个不太注意的实验上失败。
UL758绝缘与护套厚度的要求上,是分成两大类的。一类是氟塑料,另一类非氟塑料。

三、绝缘厚度要求
UL758对绝缘厚度的要求,是从表7.4&7.5来规定的。从表的设计就可以非常清楚的看出,厚度的设计是与导体大小,电压等级,还有材料特性紧密相关的。

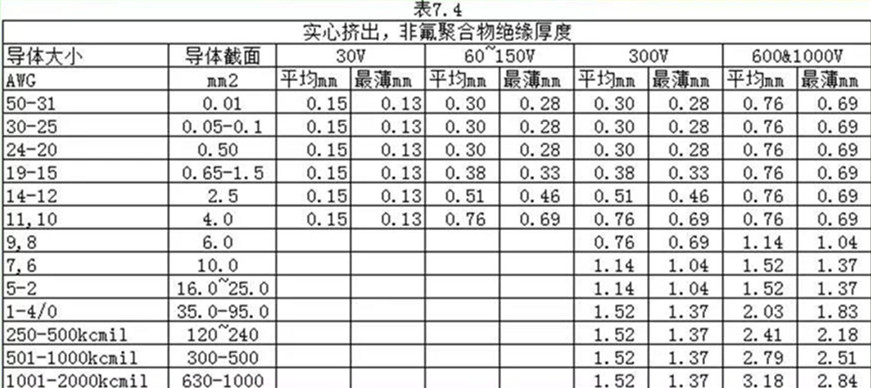

表7.4非氟材料挤出的厚度要求

表7.4非氟材料挤出的厚度要求,我们分析来看。30V的信号缆统一要求为0.15/0.13mm,个人觉得在50-31AWG这个范围内,这个要求有点过高了。在2.5-4.0mm²这个范围内,厚度要求又明显有点过低。你想想看,对一个4mm²的导体,你会做到0.15mm平均厚度吗?你要能做到,这个难度非常大,实际在生产时,破洞会非常难控制。600&1000V的厚度在0.01-4.0mm这个范围内,统一的厚度规定0.76/0.69mm,感觉也是非常的勉强。现在很多的无卤材料,PE材料,0.38的平均厚度时,对小规格的导体,600&1000V的电压一点问题都没有。从这一点上来看,我们就可以比较清楚的认识到,UL758型号页具体的结构尺寸中规定一些特殊的情况下,采用的绝缘与护套厚度是对总标准的一个补充与完善。

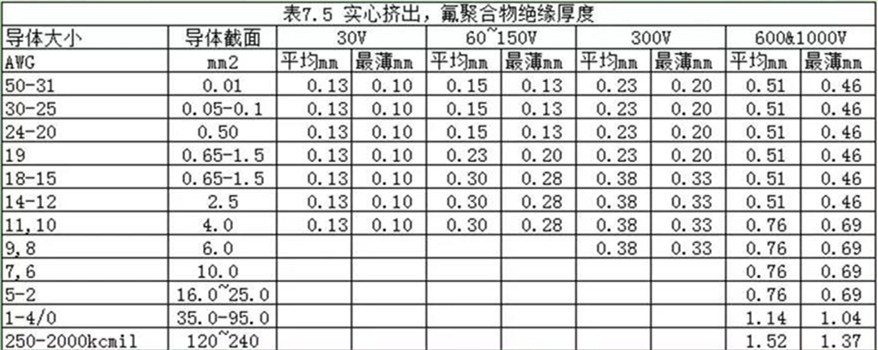

UL758表7.5对氟聚合物绝缘厚度的规定

我们再来看一下UL758表7.5对氟聚合物绝缘厚度的规定。氟塑料因为材料成本非常的高,一般大家都不会用到很大规格的场合。目前国内常见的都是不超过10mm²的。30-150V的电缆,都只是规定到了4.0mm²的导体规格。30V的绝缘厚度在这里依然是统一的0.13/0.10mm,只是比非氟材料0.15/0.13mm略微薄一点。这里重点介绍一个规格,就是4.0mm的导体,600V,1000V,它的氟塑料的最小平均厚度与最薄点厚度是0.76/0.69mm,这里与非氟材料是一样的要求。从这里就可以看出,这个表的指导意义就在于对线缆制造的极限能力与材料性的一种综合估计,这里并不存在一个非常明确的逻辑与推理。

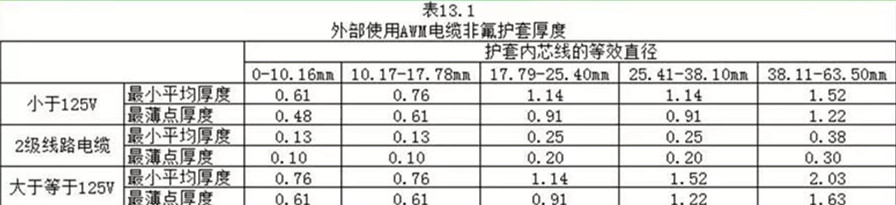

外护套绝缘材料的厚度UL758规定

外护套绝缘材料的厚度UL758规定


我们再来看一下外护套绝缘材料的厚度UL758是怎么来规定的。对于护套的厚度,UL758也是分了非氟材料护套与氟材料护套两种。氟材料的厚度,所有电压等级都是一样的,只与挤护套前的结构尺寸大小有关系。

对于非氟材料,UL758除了按挤出护套前的结构尺寸进行了规定外,还做了3个很有意思的划分。它们别是电压125以下,125及125度以上,2级线路电缆。而且二级线路电缆的护套厚度都规定得非常薄。那么是什么是二级线路电缆呢?二次线主要有:控制电路,保护电路,测量电路,计量电路,信号电路,报警电路等。它是相对于主电路电缆来说的。主电路是指:发电机,变压器,电动机,开关(断路器),隔离开关等一级设备组成的供电、用电线路。

总体来说,护套挤出前的线径越大,护套的厚度越厚,电压越高,护套的厚度也是要求越厚。
