随着汽车电子系统持续向智能化与高速通讯发展，时钟源稳定性成为整车可靠性的基础要求。车规级有源晶振因在ADAS、车载以太网、智能座舱、动力控制等系统中广泛应用，必须满足严苛的汽车级可靠性要求，而AEC-Q200认证正是进入全球车厂供应链的关键门槛。

车规级有源晶振AEC-Q200认证的典型客户需求

进入汽车厂商供应链，是晶振企业选择进行AEC-Q200认证的最主要原因。车厂在定点审核、零部件验证、PPAP文件提交环节，都会明确要求晶振提供合法、完整且可追溯的AEC-Q200可靠性测试报告。

其次，全球 Tier1（如博世、电装、采埃孚等）在进行 ECU/MCU 选型时，也会把晶振的AEC-Q200合格报告作为基本准入条件。

因此，晶振客户的核心需求通常包括：

- 满足车厂与Tier1的一致性要求；

- 快速通过车规项目的前期设计验证；

- 确保产品在高温、湿热、振动、冲击环境中长期可靠；

- 提升产品竞争力，提高中标率与项目定点成功率。

车规级有源晶振在汽车电子中的核心应用

车规级有源晶振是汽车电子系统的时间基准，其频率稳定性直接影响系统可靠运行。典型应用包括：

- 域控制器 / 中央计算平台时钟源

- ADAS摄像头、毫米波雷达、激光雷达的同步时钟

- 车载以太网、CAN FD、FlexRay、LIN等通信网络

- 智能座舱（SoC、视频处理、音频系统）

- 动力系统中的BMS、OBC、DC-DC转换器

- 车联网、T-BOX、5G/V2X模块

由于这些系统运行环境极其苛刻，晶振必须能在−40℃～150℃的环境下长期稳定输出一致性频率，因此AEC-Q200可靠性认证成为行业标配。

为什么车规级有源晶振必须通过AEC-Q200认证？

AEC-Q200是汽车电子委员会发布的被动器件可靠性标准，其中Table 12针对有源晶振设定了完整的环境、机械、化学、电气和寿命类测试要求。

进行AEC-Q200认证的主要目的包括：

1. 验证极端环境下的稳定性

晶振必须在高温、低温、湿热、振动冲击、静电等环境下保持正常起振与输出频率稳定。

2. 评估长期运行可靠性

通过HTOL（高温工作寿命）等项目模拟汽车使用10～15年的寿命。

3. 识别潜在失效模式

包括频率飘移、波形异常、起振困难、焊点疲劳、内部电路老化等。

4. 满足车厂和Tier1的质量体系要求

AEC-Q200报告是PPAP/VDA/IATF审核的重要文件。

换言之，不做AEC-Q200，晶振产品无法进入汽车供应链。

车规级有源晶振AEC-Q200认证检测依据

AEC-Q200针对有源晶振的测试依据主要来自Table 12。

项目引用MIL-STD-202、MIL-STD-883、JESD22、J-STD-002及AEC衍生标准，常见标准包括：

- MIL-STD-202 Method 108（高温存储、高温工作寿命）

- JESD22-A104（温度循环）

- MIL-STD-202 Method 103（湿热偏置）

- MIL-STD-202 Method 213（机械冲击）

- MIL-STD-202 Method 204（振动）

- AEC-Q200-002（静电 ESD 测试）

- AEC-Q200-005/006（板弯曲/引脚强度）

- J-STD-002（可焊性）

- User Specification（应力前后电气特性测试）

通过这些国际标准，可以全面判断晶振的可靠性水平。

车规级有源晶振AEC-Q200认证测试项目

1. 环境可靠性测试

包括高温存储、低温存储、温度循环、湿热偏置、耐焊接热等，用于评估晶振在极端温湿和热冲击下的稳定性。

2. 机械可靠性测试

包含振动、机械冲击、板弯曲、引出端强度测试，用于评估晶振在道路震动与机械应力下的焊接可靠性和结构稳固性。

3. 寿命老化类测试

通过高温工作寿命（HTOL）等项目模拟长期工作状态，验证内部放大电路与晶体单元的寿命表现。

4. 化学和工艺类测试

如耐溶剂、可焊性等，主要确保晶振在生产工艺和封装过程中性能无异常。

5. 电气性能一致性测试

通过应力前后对比，评估频率、温度漂移、起振时间、波形等核心参数是否受影响。

6. 静电测试

依照AEC-Q200-002进行ESD验证，确保晶振抗静电冲击能力满足整车EMC要求。

车规级有源晶振AEC-Q200报告办理流程

1. 需求沟通与技术评估

确认晶振型号、频率范围、封装形式、工作电压及车厂要求。

2. 测试方案制定

根据AEC-Q200标准Table 12及用户规范制定完整的测试项目与周期。

3. 寄样与试验立项

样品编码、拍照、建档，开始按试验计划排机。

4. 执行全项AEC-Q200可靠性测试

完整覆盖环境、机械、寿命、电气、ESD等所有项目。

5. 数据分析与失效确认

对电气特性变化进行统计，必要时可提供失效分析支持。

6. 出具CNAS认可的AEC-Q200报告

报告满足车厂PPAP/VDA的技术要求。

优科检测认证的优势与服务内容

作为具备AEC-Q200标准CNAS全项检测能力的第三方机构，优科检测认证可提供：

- 车规级有源晶振AEC-Q200全项目测试

- AEC-Q200测试方案设计与技术咨询

- 样品预评估与风险分析

- 全套原始记录与可追溯数据

- 失效分析

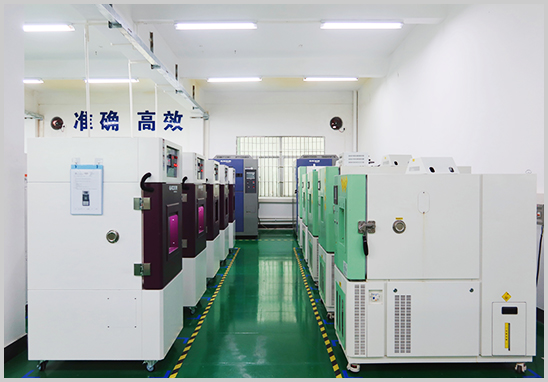

我们的实验室配备温循、湿热、HTOL、振动、冲击、ESD、电气自动化等完整平台，可承接晶振全类型封装（SMD/THT）的AEC-Q200可靠性测试。

常见问题解答

问题 1：AEC-Q200认证是否必须由第三方出具？

虽然标准本身不强制，但绝大多数车厂与Tier1会优先认可第三方CNAS机构的测试结果。

问题 2：测试周期多长？

完整测试通常2～3个月，具体取决于HTOL、温循等项目的排期与数量。

问题 3：样品需要准备多少？

依据不同产品、封装，一般在523～643pcs左右，具体数量由标准要求与方案决定。

问题 4：AEC-Q200是一次测试还是每批次都要做？

属于产品系列的“类型认证”，通过后无需每批次重复，但结构或材料变更需重新验证。

问题 5：AEC-Q200和车厂DVP/VIP是否冲突？

AEC-Q200属于器件级认证，车厂验证属于系统级，两者互补。
