静电放电简称"ESD"，指具有不同静电电位的物体相互靠近或直接接触引起的电荷转移。ESD静电抗扰度测试又称ESD静电测试，是考察设备在接收外界静电源（如带电人体、带电设备等）所产生的直接放电或静电场干扰时的抵抗能力。

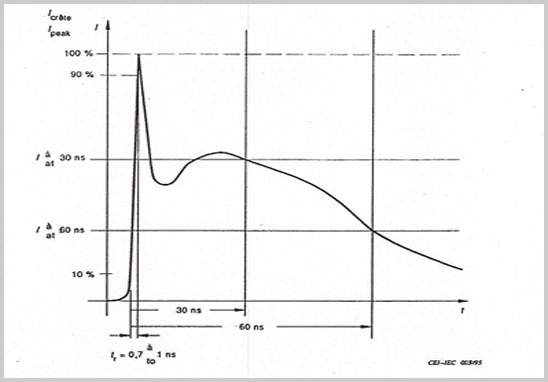

静电波形及参数
Tr约为0.7至1ns，因上升时间非常短，根据傅利叶变换，其产生干扰的频率可以延伸至500MHz。
ESD静电测试包含两个部分：直接放电和间接放电
直接放电：又包含接触放电和空气放电
1. 接触放电主要针对设备表面的金属裸露部分进行。
2. 空气放电主要针对设备表面覆盖有绝缘物质的地方进行，如喷有绝缘漆等。
直接放电主要模拟人体或其他带电源直接对设备放电的现象。
间接放电：只包含接触放电
对水平耦合板和垂直耦合板进行放电，耦合板距离设备一定距离，耦合板通过两个470k欧姆的电阻接地，所以当对耦合板放电时，耦合板上的静电不会马上泄放到地，而以耦合板为静电源形成一静电场，对设备进行干扰。模拟设备抗静电场干扰的能力。

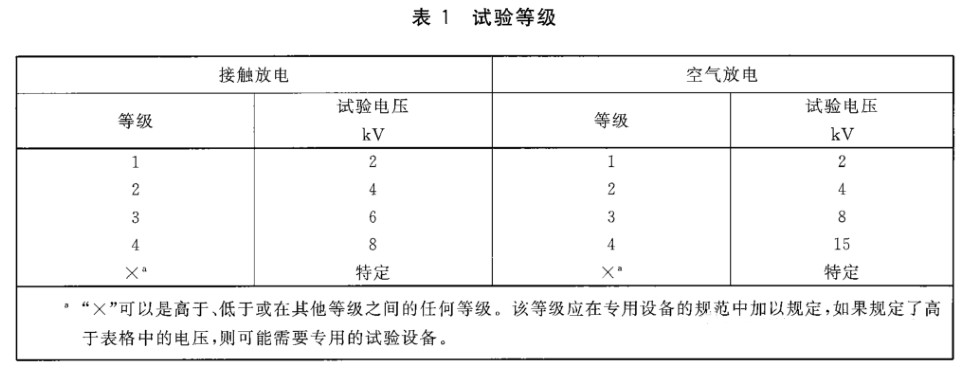

一级：接触放电2kV，空气放电2kV
二级：接触放电4kV，空气放电4kV
三级: 接触放电6kV，空气放电8kV
四级: 接触放电8kV，空气放电15kV

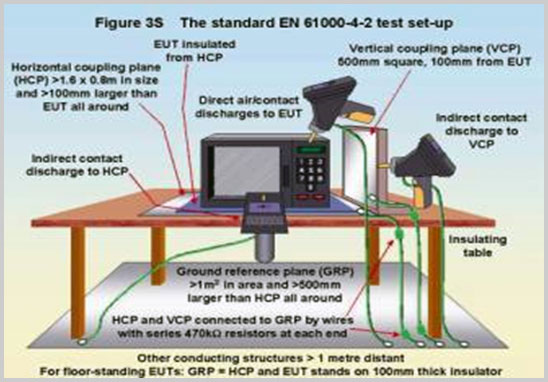

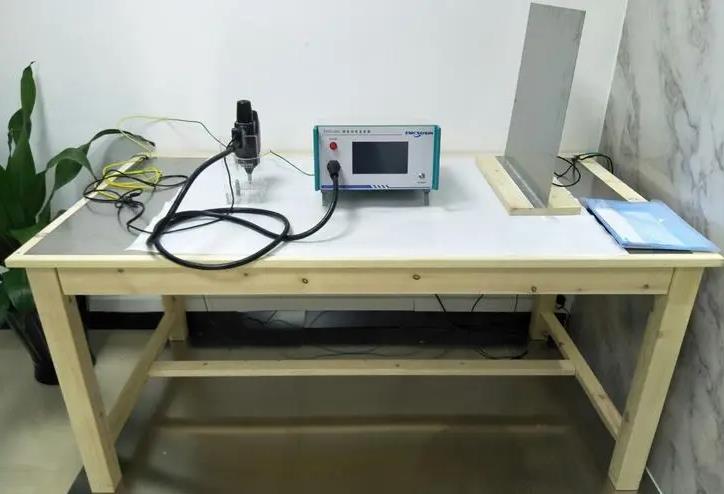

ESD发生器、放电回路电缆、470千欧泄放电阻、接地参考平面、形成放电路径的所有连接。
对于符合性试验，受试设备应在由初步试验所确定的最敏感方式下连续或循环进行。
1、需要明确受试设备的典型工作状态；
2、受试设备按台试设备还是落地式设备进行试验；
3、确定施加静电的部位；
4、在每个施加部位，采用的是接触放电还是空气放电形式；
5、产品选择测试哪个等级（1级-4级，以及开放等级可选择）；
6、符合性测试中对于每个施加部位的放电次数。
需要注意的是对于纯塑料外壳不存在金属部件的样品，只进行空气放电。
对于外壳为金属的同轴连接器和多芯连接器可接触到的点，仅对连接器外壳施加接触放电。
a级：
在制造商、委托方或购买方规定的限值内性能正常；
b级：
功能或性能暂时丧失或降低，但在干扰停止后能自行恢复，不需要操作者干预；
c级：
功能或性能暂时丧失或降低，需要操作者干预才能恢复；
d级：
因设备硬件或软件损坏而造成不能恢复的功能丧失或性能降低。
受试设备的名称、型号、数量、序列号、商标、企业名称、地址、检测标准、检测项目、测试条件、产品的一般描述、产品用途、辅助设备相关信息、失效判据、测试等级、试验配置和受试设备布置图片、检测结论、实验室测试设备相关信息等。
1、产品是否具有良好的接地，对于无法泄放的静电电荷，应做好隔离，防止干扰到关键电路。
2、外壳、面板、显示屏、电缆是否做好防护。
3、PCB走线线长度尽量短一些，因为它相当于一根根互相耦合的天线。
