接下来广东优科检测依据最新版的标准IEC 60384-14：2013介绍抑制电源电磁干扰用电容器（标准名称为抑制电源电磁干扰用固定电容器）的分类及主要涉及电气安全的测试项目，强调该电容器在电气安全中的重要性，为相关企业采用该标准提供指引。
一、电容器介绍
抑制电源电磁干扰用固定电容器主要用于电气和电子设备，并跨接到电源线，且电源线之间的电压不超过1000V直流或交流有效值，或任一电源线与地之间的电压不超过1000V直流或交流有效值，频率不超过100Hz。其作用是降低电气、电子设备或其他干扰源产生的电磁干扰。
1. 电容器分类

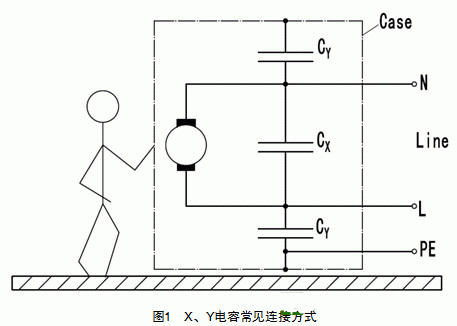

抑制电源电磁干扰用电容器一般分为两类：X类电容器（capacitor of Class X）和Y类电容器（capacitor of Class Y），X类电容器一般跨接在电源线两端，Y类电容器一般是跨接在电源线与地之间（见图1）。所以无论是X类电容器还是Y类电容器都必须满足电气安全规则，尤其是Y类电容器还需要保证电气安全中的人身安全。X类电容器和Y类电容器也因此常被称为安规电容器。家用电器或其他电气设备所采用的X类电容器和Y类电容都必须按照抑制电源电磁干扰用固定电容器的标准通过电气安全测试。
1.1 X类电容器（capacitor of Class X）

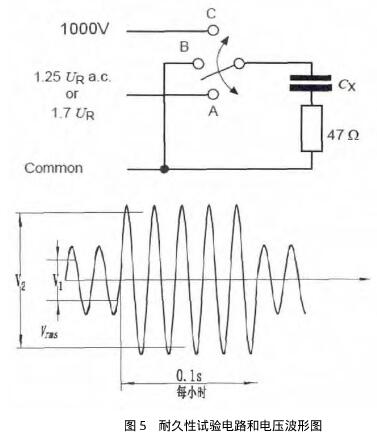

X类电容器适用于在电容器失效时不会导致电击危险的场合，如跨接电源线两端。X类电容器按叠加到电源电压上的峰值电压（在使用中可能承受的）大小分为两类：X1和X2（注：在最新版标准IEC 60384-14：2013中取消了X3类电容器）。这个脉冲电压可以是由于外部线路受到雷击而引起，也可以是由于开关使用电容器的设备而引起。跨接电源线之间的脉冲电压相对于电源线与地线之间的脉冲电压低，在依据标准对电容器进行耐久性试验前，需要先对进行脉冲电压测试。具体施加的峰值脉冲电压值UP见表1。
| 小类 | 使用时的峰值脉冲电压 | 应用 | 耐久性试验前施加的峰值脉冲电压 UP |
| X1 | >2.5kV ≤4.0kV | 高脉冲应用 | CN≤1.0μF, UP=4.0 kV CN>1.0μF, UP=4/ kV |
| X2 | ≤2.5kV | 一般应用 | CN≤1.0μF, UP=2.5 kV CN>1.0μF, UP=2.5/ kV |
1.2 Y类电容器（capacitor of Class Y）
Y类电容器适用于在电容器失效时会导致电击危险的场合，如跨接电源线与地之间，这就要求Y类电容器能够承受更高的脉冲电压。Y类电容器根据不同的应用分为Y1、Y2、Y4三类（注：在最新版标准IEC 60384-14：2013中取消了Y3类电容器）。同样，在依据标准对电容器进行耐久性试验前，需要先对进行脉冲电压测试。具体施加的峰值脉冲电压值UP见表2。
| 小类 | 跨接的绝缘类型 | 额定电压范围 | 耐久性试验前施加的峰值脉冲电压UP |
| Y1 | 双重绝缘或加强绝缘 | ≤500 V | UP=8.0 kV |
| Y2 | 基本绝缘或附加绝缘 | 一般应用 | CN≤1.0μF, UP=5 kV CN>1.0μF, UP=5/ kV |
| Y4 | 基本绝缘或附加绝缘 | 一般应用 | UP=2.5 kV |

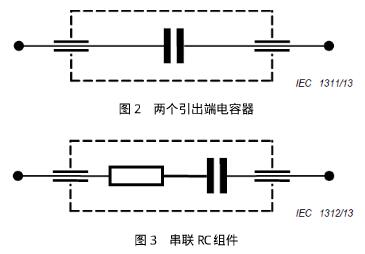

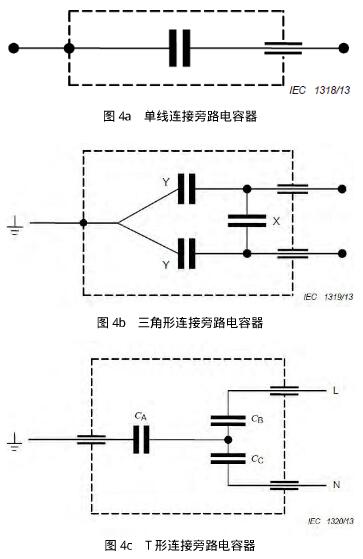

图2是一种具有两个引出端的抑制电磁干扰电容器，图3是带有串联RC组件的抑制电源电磁干扰用电容器组件，这是一种电阻器与X类或Y类电容器串联的功能组合。当内容不矛盾时，应将“电容器”理解为“电容器或RC组件”。

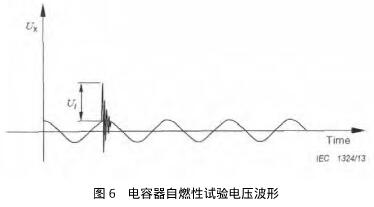

| 类别 | 额定电压范围 | 试验A | 试验B或C |
| X1 X2 | ≤1000V | 4.3UR (d.c.) | 2UR+1500 V(a.c.) 最小值为2000 V(a.c.) |
| Y1 | ≤500V | 4000 V(a.c.) | 4000 V(a.c.) |
| Y2 | ≥150V ≤500V | UR+1200 V(a.c.) 最小值为1500 V(a.c.) | 2UR+1500 V(a.c.) 最小值为2000 V(a.c.) |
| Y4 | <150V | 900 V(a.c.) | 900 V(a.c.) |
| 注：试验A为电容器引出端之间耐压测试，试验B或C为引出端与电容器外壳间耐压测试。 | |||
