×
0769-82327388
文章来源 : 广东优科检测 发表时间：2021-04-28 浏览数量：
广东优科检测是获得UL免目击实验室授权的第三方检测机构，实验室具备UL94标准检测资质和检测能力，可提供UL94燃烧测试、水平燃烧测试、垂直燃烧测试服务。接下来为大家介绍材料如何测试UL94燃烧性能。
UL94 是应用最广泛的塑料材料阻燃性能评价标准，共有 12 种等级：HB、V-0、V-1、V-2、5VA、5VB、VTM-0、VTM-1、VTM-2、HBF、HF-1、HF-2。
UL94 用来评价材料在被点燃后火焰熄灭的能力。根据燃烧速度、燃烧时间、抗滴落能力以及滴落物是否燃烧等有多种评判方法。每种被测材料根据颜色或厚度都可以得到许多值。当选定某个产品的材料时，其 UL 等级应满足塑料零件壁部分的厚度要求。UL 等级必须与厚度值一起报告。

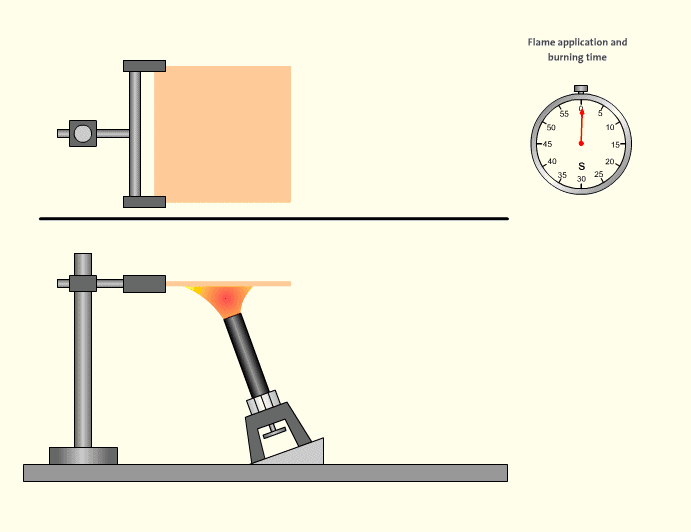

1. 水平燃烧测试（HB）
HB是UL94标准中最低的阻燃等级。试验方法是水平夹住试片的一端与水平成 45±2 度，取一铁网，水平固定在试片下方 10±1mm，将本生灯（火焰高度20mm左右）成 45 度，移动到试片另一端接触样品 6mm，并计时 30±1 秒后移开，待试片烧至 25mm 标记时，启动另一计时器。若在 30±1 秒内就烧至 25 mm 的标记时，启动另一计时器，并将本生灯移开。

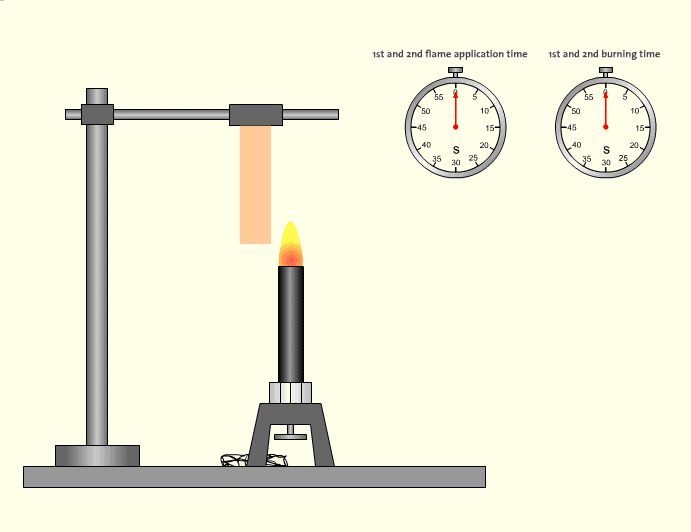

2. 50w垂直燃烧测试
本生灯（火焰高度20mm左右）接触样品下方中心点燃烧 10±0.5 秒后，以 300mm/s 的速度移开本生灯，距离试片至少 150mm，并记录第一次的自燃时间。自燃停止后，马上进行第二次燃烧，燃烧 10±0.5 秒后，移开本生灯，并记录第二次自燃时间及火焰熄灭后的炽红时间。

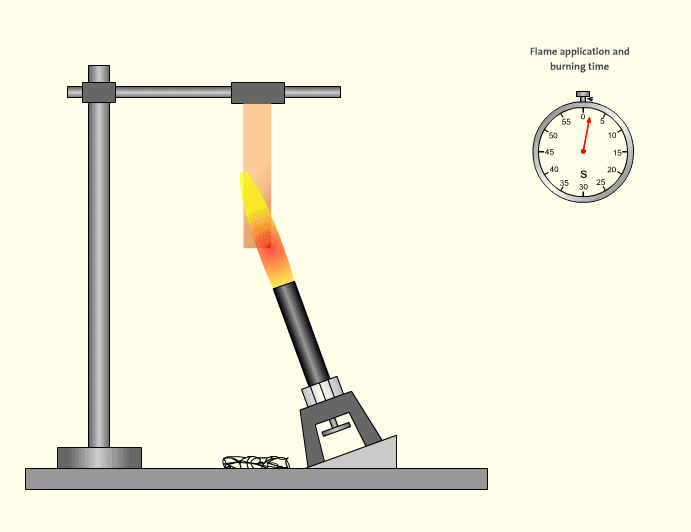

3. 500w垂直燃烧试验
3.1 板状试样
将本生灯（火焰高度125mm左右）保持与水平成 20±5 度移动到试片旁，使火焰内焰（高40mm±2mm）的尖端接触样品底端的一边，燃烧 5±0.5 秒后，移开本生灯 5±0.5 秒，重复此动作五次，在第五次燃烧后移开并记录自燃时间及火焰熄灭后炽红时间。
3.2 棒状试样
将试片用夹具或治具水平固定住，将本生灯以与水平成 20±5 度移动到试片下方，火焰内焰的尖端接触样品底部中心点燃烧 5±0.5 秒后，移开本生灯 5±0.5 秒，重复此动作五次，在第五次燃烧后移开并观察记录试片是否有破洞损坏。
1. UL94 水平燃烧判定条件
| 燃烧速率 | 阻燃等级 | |
| 样品厚度3-13mm | ≤40mm/min | HB |
| 样品厚度＜3mm | ≤75mm/min | HB |
| 火焰在标记线前熄灭 （25mm||100mm） | =0mm/min | HB |
2. UL94 垂直燃烧判定条件
| 判定条件 | V-0 | V-1 | V-2 |
| 施加火焰后的自燃时间(s) | ≤10 | ≤30 | ≤30 |
| 总计自燃时间(s) (10次的自燃时间) | ≤50 | ≤250 | ≤250 |
| 第2次施焰后自燃+炽红时间(s) | ≤30 | ≤60 | ≤60 |
| 滴落物引燃棉花 | no | no | yes |
| 烧至夹具 (样品完全燃烧) | no | no | no |
3. UL94 500w垂直燃烧判定条件
| 5VA | 5VB | |
| 任一样品5次施焰后自燃+炽红时间(s) | ≤60 | ≤60 |
| 滴落物引燃棉花 | no | no |
| 样品破洞(＜3mm) | no | yes |
以上就是关于材料如何测试UL94燃烧性能的介绍，如果您有产品需要做UL94燃烧测试，欢迎联系广东优科检测工程师！
获取报价
如果您对我司的产品或服务有任何意见或者建议，您可以通过这个渠道给予我们反馈。您的留言我们会尽快回复！
扫码咨询
微信订阅号
