AEC-Q200机械冲击与振动测试要求

文章来源 : 广东优科检测 发表时间:2021-11-26

机械冲击与振动测试是所有无源器件AEC-Q200认证均需要进行的应力试验,AEC-Q200机械冲击与振动测试是一组测试,样品复用,样品需要30PCS。


AEC-Q200机械冲击与振动测试


广东优科检测具备AEC-Q200标准CNAS全项测试资质和测试能量,可提供所有无源器件AEC-Q200认证测试服务,接下来为大家介绍AEC-Q200机械冲击与振动测试要求。


AEC-Q200检测资质


AEC-Q200中的无源器件

▪ 电容:钽电容和陶瓷电容(Table 2),铝电解电容(Table 3) ,薄膜电容(Table 4),可调电容(Table 9)

▪ 磁性组件:电感,变压器(Table 5)

▪ 电容网络:R-C/C/R (Table 6)

▪ 电阻:电阻(Table 7)可调电阻(Table 9)

▪ 热敏电阻(Table 8)

▪ 压敏电阻(Table 10)

▪ 晶振:石英晶振(Table 11) ,陶瓷晶振(Table 12)

▪ EMI滤波器(Table 13)

▪ 聚合物自恢复保险丝(Table 14)

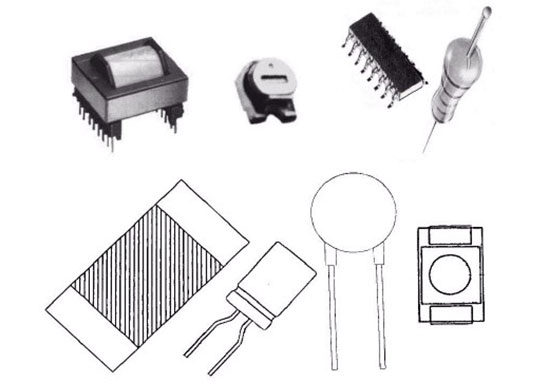

AEC-Q200无源器件


NO.13 AEC-Q200机械冲击测试

测试方法:MIL-STD-202G  Method 213B  Test condition C,F

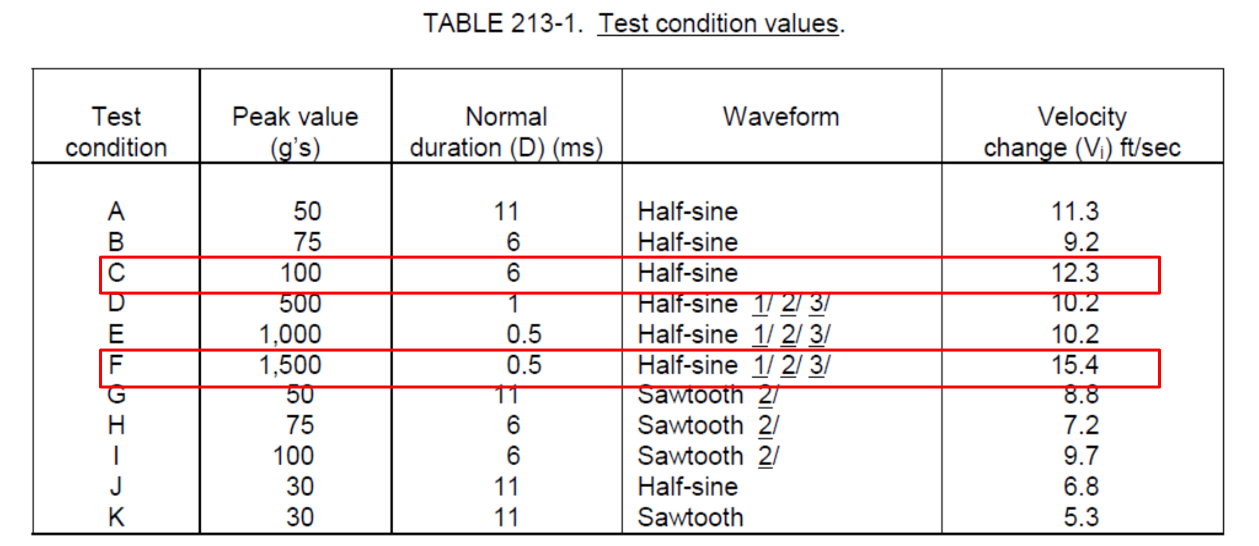

AEC-Q200机械冲击测试条件


样品数:30 件

测试条件:引脚:Condition C,SMD: Condition F。

冲击脉冲:半正弦,样品按照正常安装方式固定在冲击夹具上。

冲击:3次/自由度,共计18次。

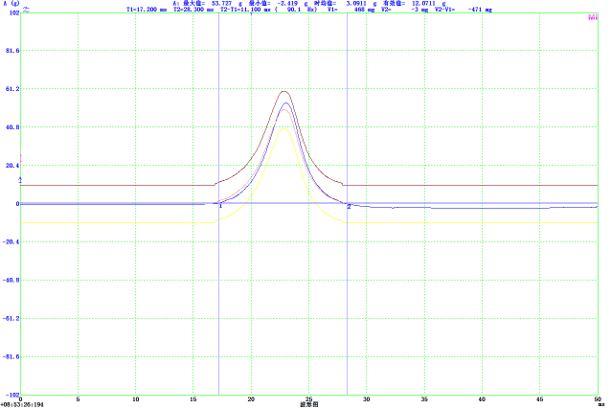

AEC-Q200机械冲击测试曲线图


NO.14 AEC-Q200振动测试

测试方法:MIL-STD-202G  Method 204D

样品数:冲击后的30件样品进行振动测试

样品准备:使用8”X 5”PCB, 厚度 0.3”, 8”边需7个固定点,2个固定点在对面的2个角,且安装应距离固定点2”以内。 样品按照规格焊接在PCB上。

振动频率:正弦扫频率振动,10 Hz-2000 Hz 为一个循环,扫频时间20 分钟,加速度 5g。

振动:12 Cycles/轴, 三个轴, 共计36 循环,12小时。

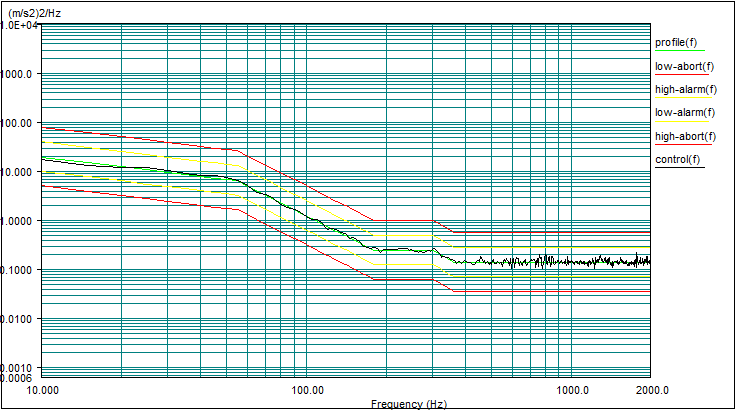

AEC-Q200振动测试曲线图


以上就是关于AEC-Q200机械冲击与振动测试要求的介绍,如果您有电感、变压器、电容、电阻、晶振等车规无源器件需要做AEC-Q200认证测试,欢迎联系广东优科检测工程师!
