ul黄卡参数代表什么意思?

文章来源 : 广东优科检测 发表时间:2021-12-29

UL黄卡是什么意思?

广泛受到各行各业应用的塑料产品,必须通过测试,以确定是符合安全标准要求,并满足代工厂 (OEMs) 所赋予的性能期望。UL黄卡认证就是针对塑料产品安全性评价的认证。UL黄卡是指UL试验并认证的安全性评价数据表卡片,黄卡大量列入了关于塑料制品绝缘性及安全性的数据。因为颜色是黄色的,大家叫它黄卡。

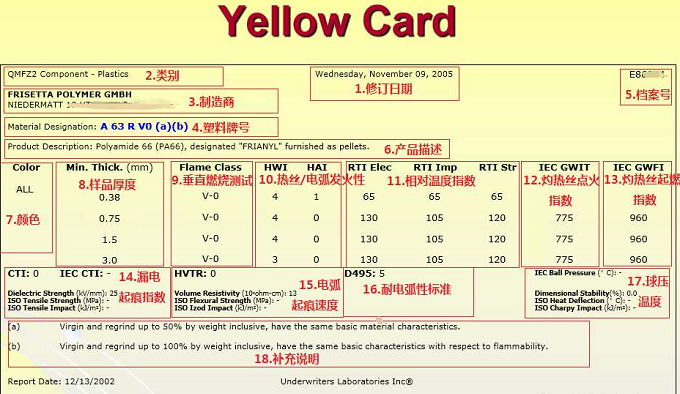

ul黄卡参数含义


UL黄卡参数含义

Color

颜色

NC 为天然色(无着色的颜色)BK为黑色 ALL为全部颜色。



Min. Thick.

试片最小厚度

单位为mm。在上述黄卡中,试片厚度为3mm时,难燃性为5VA。试片厚度为1mm时,难燃性为5VB。



Flame Class

难燃性

根据UL94标准判定材料的难燃性水平。按照HB、V-2、V-1、V-0的顺序,难燃性依次增大。一般说的难燃材料指的是V-0。除了传统的评价方法之外,还设定了上一级的5V评价。作为定位,难燃性顺序依次为V-0、5VB、5VA。由于5V评价的 试验 方法与传统相比有些不同,所以卡中象"V-0、5VA"那样就表示进行了两个 试验 。难燃性 HB < V-2 < V-1 < V-0 < 5VB < 5VA 。


HAI

高电流弧的发火性

使高电流电弧在试片旁边飞过。根据到燃烧为止所需要的飞过次数,将材料难燃性分级。级别数字越小,材料越难以燃烧。 HAI 次数 黄卡上的表示120 以上 060---119 130--- 59 215---29 3小于 15 4。


HWI

热金属丝的发火性

是Hot wire ignition的缩略语。将镍丝缠绕在试片上,使规定电流从中通过。按照到开始燃烧的时间,将材料难燃性分级。到开始燃烧的时间1~2分钟者为1级。到开始燃烧的时间7~15秒钟者为4级。级别的数字越大,材料越容易燃烧。HWI时间 ( 秒 ) 黄卡上的表示120 以上 060 --- 119 130-- 59 215--29 37 --14 4小于 7 5。


RTI

相对保证温度也叫"相对温度指数"

是UL保证材料使用的最高温度。单位为 ℃ 。有时也只标注为TI(保证温度)。Elec表示对于电气特性的TI ;imp表示有冲击负荷时的TI;str表示静态下的TI。



IEC

国际电气化标准会议

是电气领域中的国际标准化组织。相当于非电气领域的ISO、通信领域的ITU。



GWIT

灼热丝发火温度

是Glow wire ignition temparature的缩略语,是IEC规定的燃烧性指标之一。



GWFI

灼热丝燃烧指数

是Glow wire flammability index的缩略语,是IEC规定的燃烧性指标之一。


CTI

相比耐漏电起痕指数

是Comparative tracking index的缩略语,是表示耐漏电性的指标。在对绝缘物表面施加电压的状态下,使电解液滴落于电极间的成型品表面,评价到何电压为止不发生漏电破坏。按照耐压值从0到5进行分级。数字越小,耐漏电性越高。CTI (伏特) 黄卡上的表示600以上 0400 ---- 599 1250 ---- 399 2175 ----249 3100----174 4小于 100 5。


PTI

保证耐漏电起痕指数

Proof tracking index的缩略语。 试验 方法本身与CTI相同。目前,对每一个耐压值从0到5进行分级。PTI与CTI的不同之处在于:CTI改变施加的电压,求得材料的最大耐压值,从而决定起痕指数。而PTI所 试验 的电压是一个点,只表示该点是否能耐受住电压。换言之,假设PTI为150V,则说明该材料的漏电起痕性能耐受到150V,而且实际中可能比该值还高。另一方面,由于CTI求的是最大耐压值,不会具有大于标注值的实力。



HVTR

高伏特电弧起痕速度

High voltage arc tracking rate的缩略语。表示单位时间内痕迹行进的距离。以数值分级,数值越小,行进速度就越慢。HVTR 范围(mm/min) 黄卡上的表示0 ---10 010.1--- 25.4 125.5 --- 80 280.1--- 150 3大于150 4。


D495

ASTM- D495

ASTM制定的耐电弧性标准。D495 范围(秒) 黄卡上的表示420 以上 0360---419 1300--- 359 2240--- 299 3180 ---239 4120---179 560---119 6小于 60 7。


IEC:BP

IEC版球压温度

IEC制定的标准之一。除了少数装置与通常的球压温度不同之外,其它装置基本相同。


UL黄卡的作用

在电子电器、电线电缆、电路元器件行业,很多材料都需要提供UL黄卡。UL黄卡包含以下8个重要指标特性:厚薄度、防火等级、相对温度指数(RTI)、热导线熔化率(HWI),这些是属于物理特性;高电流熔化率(HAI)、高电压沿路径比率(HVTR)、耐电弧阻抗(D495) 及比较路径指数(CTI),这些是属于电气特性。



目前,很多应用于电缆电子电器行业的工程塑料,如PA,PC,PBT等,都有做UL黄卡,作为进入该行业门槛的通行证。TPE(热塑性弹性体)由于在电缆电子元器件行业应用较少,所以多数TPE材料供应企业都没有做UL黄卡。近年来TPE在电子电路行业尤其是线缆行业应用呈上升之势,市场上逐渐要求应用于该行业的TPE材料应能提供UL黄卡。


广东优科检测是获得UL授权的第三方UL认证机构,可提供塑料UL黄卡认证服务。
