0769-82327388
文章来源 : 广东优科检测 发表时间:2022-06-27 浏览数量:

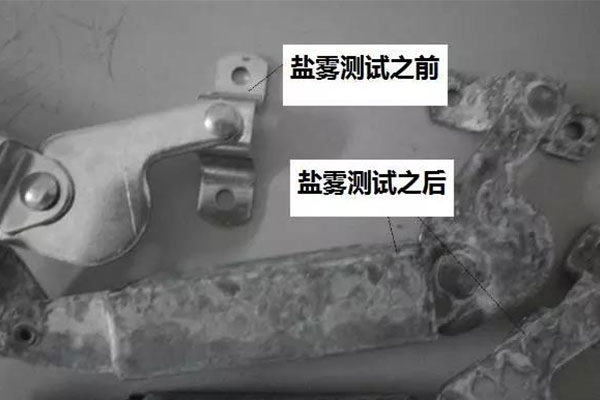

盐雾试验是在盐雾试验箱中进行的,一般用于测试金属的耐腐蚀性或金属表面电镀后的耐腐蚀性。腐蚀试验可以通过腐蚀性盐溶液喷雾进行,也可以通过腐蚀性气体进行试验,根据具体的使用环境采用不同的腐蚀方法。盐雾试验的腐蚀情况判断主要由四种方法、评级判断方法、称重判断方法、腐蚀材料的判断方法和腐蚀数据的统计分析方法来判断。
腐蚀数据的统计分析方法提供了设计腐蚀试验、腐蚀数据分析和确定腐蚀数据可靠性的方法。它主要用于分析和统计腐蚀情况,而不是确定特定产品的质量。
盐雾试验标准分为十级,以企业试验标准为参考,符合实际情况。
盐雾试验标准具体分类及现象如下:
10级:无缺陷区域,外观评级A,样品表面外观无变化;
9级:缺陷面积不超过0.1%,外观评级B,样品表面有轻微到中度的变色;
8级:缺陷面积占0.1%~0.25%,外观评级C,样品表面变色严重或有极轻微的腐蚀;
7级:缺陷面积占0.25%~0.5%,外观评级D,样品表面严重失光或极轻微腐蚀产物;
6级:缺陷面积占0.5%~1.0%,外观评级E,样品表面严重失光,或腐蚀产物或点蚀在样品局部表面有薄层;
5级:缺陷面积占1.0%~2.5%,外观评级F,样品表面有腐蚀性产物或点蚀,其中一种分布在整个样品表面;
4级:缺陷面积占2.5%~5%,外观评级G,样品表面有厚厚的腐蚀产物层或点蚀;
3级:缺陷面积占5%~10%,外观评级H,样品表面有非常厚的腐蚀产物层或点蚀,并有较深的点蚀;
2级:缺陷面积占10%~25%,外观评级I,试样出现基体金属腐蚀现象;
1级:缺陷面积占25%~50%,属于严重腐蚀现象。
保护评级 | 外观评级 覆盖层破坏类型的分类 | 性能评级 评价结果举例 | |
缺陷面积A(%) | 评级Rp | ||
无缺陷 | 10 | A 覆盖层损坏所导致的斑 点和(或)颜色变化(与 明显的基体金属腐蚀产物 的颜色不同) B 很难看的见,甚至看不 见的覆盖层腐蚀所致的发暗 C 阳极覆盖层的腐蚀产物 D 阴极覆盖层的腐蚀产物 E 表面点蚀(腐蚀坑可能 未扩展到基体金属) F 碎落,起皮,剥落 G 鼓泡 H 裂 I 鸡爪状或星状缺陷 | A 试样出现超过总面积的 0.1%的基体金属腐蚀和试 样的剩余表面出现超过该 面积的20%的中度斑点: 9/2mA B 试样未出现基体金属麻 蚀,但出现小于总面积的 1.0%的阳极性覆盖层的轻 度腐蚀:10/6sC C 试样上0.3%的面积出现 基体金属腐蚀,阳极性覆 盖层的腐蚀产物覆盖总面 积的0.15%,而且最上面 的电沉积层出现轻微鼓泡 的面积超过总面积的0.75% :7/8vsC,6mC |
0≤0.1 | 9 | ||
0.1≤0.25 | 8 | ||
0.25≤0.5 | 7 | ||
0.5≤1.0 | 6 | ||
1.0≤2.5 | 5 | ||
2.5≤5.0 | 4 | ||
5.0≤10 | 3 | ||
10≤25 | 2 | ||
25≤50 | 1 | ||
50 | 0 |
办理盐雾试验报告,请联系第三方盐雾测试机构-优科检测认证。 我们将以优惠的价格和周到的服务为您提供专业高效的检测认证服务。 如果您向我们提供产品图片和规格,我们将根据您的产品给出相应的周期、报价和具体方案。 欢迎您来电咨询!
获取报价
如果您对我司的产品或服务有任何意见或者建议,您可以通过这个渠道给予我们反馈。您的留言我们会尽快回复!
