电磁兼容EMC必测的检测项目有哪些?

文章来源 : 广东优科检测 发表时间:2022-11-24 浏览数量:

电磁兼容性(EMC,即Electromagnetic Compatibility)是指设备或系统在其电磁环境中符合要求运行并不对其环境中的任何设备产生无法忍受的电磁骚扰的能力。因此,EMC包括两个方面的要求:一方面是指设备在正常运行过程中对所在环境产生的电磁骚扰(Electromagnetic Disturbance)不能超过一定的限值;另一方面是指设备对所在环境中存在的电磁骚扰具有一定程度的抗扰度,即电磁敏感性(Electromagnetic Susceptibility,即EMS)。




电磁兼容性试验是指在实验室或外场环境条件下,利用电磁干扰检测设备和电磁干扰产生设备,对系统、设备的电磁兼容性进行考核的试验。


电磁兼容性试验包括电磁发射和电磁敏感度试验两类(EMS和EMI两部分)。电磁发射试验是测试被测系统、设备对外部产生的电磁干扰是否满足有关标准规范的极限值要求。根据电磁干扰传输途径,电磁发射试验又分为传导发射试验和辐射发射试验。电磁敏感度试验又分为传导敏感度试验和辐射敏感度试验。电磁兼容性试验一般按选用基础标准或行业产品标准进行测试。




常规的电磁兼容EMC测试项目包括如下内容:

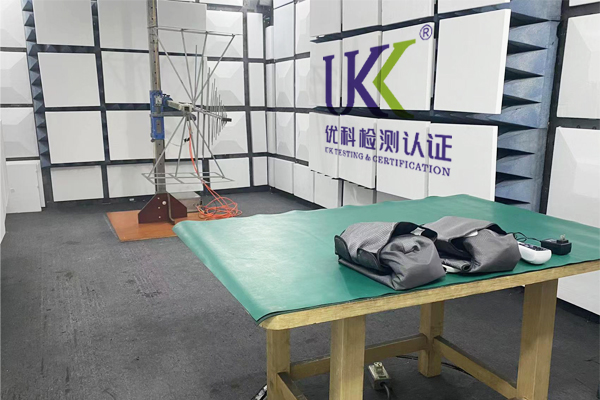

1、辐射发射试验(RE)

测试电子、电气和机电设备及其组件的辐射发射,包括来自所有组件、电缆及连线上的辐射发射,用来鉴定其辐射是否符合标准的要求,一致在正常使用过程中影响同一环境中的其他设备。


2、传导发射试验(CE)

为了衡量设备从电源端口、信号端口向电网或信号网络传输的干扰信号是否超标。


3、静电放电抗扰度测试(ESD)

测试单个设备或系统的抗静电放电干扰能力,它模拟:操作人员或物体在接触设备时的放电;人或物体对临近物体的放电。静电放电可能产生以下后果:直接通过能量交换引起半导体器件的损坏、放电所引起的电场磁场变化,造成设备的误动作。放电的噪声电流导致器件的误动作。


4、射频辐射电磁场的抗扰度测试(RS)

对设备的干扰往往是设备操作、和安全检查人员在使用移动电话时所产生的,电台、电视发射台、移动电发射机和各种工业电磁辐射源,以及电焊机、晶闸管整流器、荧光灯工作时产生的寄生辐射,都会产生射频辐射干扰。测试的目的是建立一个共同的标准来评价电子设备的抗射频辐射电磁场干扰能力。


5、电快速瞬变脉冲群抗扰度测试(EFT)

电路中机械开关对电感性负载的切换,通常会对同一电路中的其他电气和电子设备产生干扰。测试的机理是利用群脉冲产生的共模电流流过线路时,对线路分布电容能量的积累效应,当能量积累到一定程度时就可能引起线路(乃至设备)工作出错。通常测试设备一旦出错,就会连续不断的出错,即使把脉冲电压稍稍降低,出错情况依然不断的现象加以解释。脉冲成群出现,脉冲重复频率较高,波形上升时间短暂,能量较小,一般不会造成设备故障,使设备产生误动作的情况多见。


6、雷击浪涌冲击抗扰度测试(Surge)

浪涌(冲击)抗扰度测试(Surge) 浪涌(冲击)抗扰度测试(Surge immunity test,简称Surge),又称雷击测试, 浪涌(冲击)是由设备组合对地系统的短路和电弧故障和外界雷电耦合, 或直接击于外部(户外)电路,注入的大电流流过接地电阻或外部电 路阻抗而产生的能量,浪涌(冲击)抗扰度测试主要是模拟上述能量通 过连接线缆(电源线等)对电子产品产生的干扰。


7、射频场感应的传导抗扰度测试(CS)

模拟对讲机、手机、基站等射频信号,耦合到(EUT)被试品上面所造成的射频干扰。主要是评估电子设备承受来自150KHz~80MHz频率范围内射频发射机电磁骚扰的传导抗扰度要求。至少通过一条连接电缆与射频场相耦合所产生的干扰,变成传导干扰入侵设备内部,终以射频电压电流形成的近场电磁场影响设备工作。


8、电压跌落、断时中断和电压渐变抗扰度测试

电压暂降,短时中断是由电网,电力设施的故障或电网负荷突然出现大的变化引起的。在某些情况下会出现两次或更多次的暂降和中断。电压变化是由电网负荷连续发生变化引起的。


电磁兼容EMC测试还包括:工频磁场、脉冲磁场、阻尼振荡磁场、振铃波、振荡波、低频共模传导抗扰度、工频频率变化、电源端口谐波抗扰度试验等检测项目,只是这些检测项目不是特别常用,一般电力装备、风力发电设备等需要做工频磁场、脉冲磁场、阻尼振荡磁场、振铃波等抗扰度试验。
