AEC-Q200-005是无源器件AEC-Q200认证板弯曲测试方法,用来评估表面贴装元件的焊端和封装在PCB上进行处理和装配时耐受弯折、挠曲和推力的能力。优科检测认证实验室具备AEC-Q200标准全项测试能力,可提供车规电子元器件AEC-Q200-005板弯曲测试服务。
样品要求:
Sample Size:30 PCS
测试环境:
1. 安装在一块由供应商提供的FR4 板上的待测元件需满足下列条件:
2. 待测元件的焊盘类型满足供应商的标准
3. 元件安装在一块 100mm ×40mm FR4 PCB 板,板厚为1.6mm±0.2mm 厚和层厚35μm±10μm。 元件应该使用下面的回流曲线焊接。
- 预热温度(125℃±25℃)最大120秒;
- 温度超过183℃的时间:60秒~150秒;
- 最大的上升速率(183℃至峰值)≤3℃/秒;
- 峰值温度保温时间:10秒~20秒;
- 降温速率≤6℃/秒。
4. 将这块100mm ×40mm 板放置进一个类似于图1的夹具并保持元件面朝下。这个夹具应该包括机械装置,以施加一个力,这个力使板弯曲至少x=2mm(或者由客户规格书或Q200中定义)。施加力的持续时间60(+ 5)秒。施加力仅对板施加力一次。

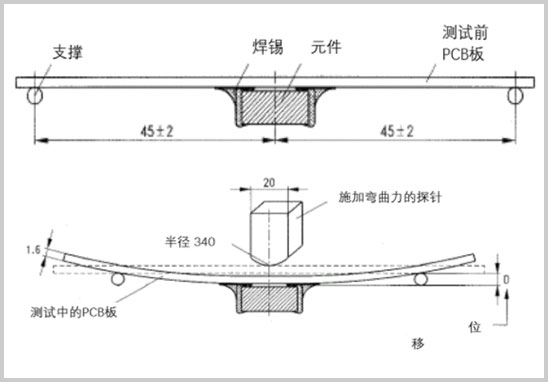

图1
测量:
在梁负载测试之前,完成 Q200 中的外部目视检测。 应使用测试监视器来检测部件何时出现裂纹或端接故障。 (示例:在向陶瓷电容器施加力期间,兆欧表连接了引线,裂纹会导致指针向零偏转。)
失效标准:
失效是指元件出现裂缝或者引起监测的参数出现变化。
以上就是关于AEC-Q200-005板弯曲测试程序的介绍,优科检测认证是具备AEC-Q200标准CNAS资质的第三方AEC-Q200认证机构,可提供电感、变压器、电容器、压敏电阻、聚合自恢复保险丝、热敏电阻器等汽车被动元件AEC-Q200认证、AECQ200测试服务。
