汽车应用被动元器件的应力测试标准

智能汽车快速发展，被动元件在汽车各电子模块中大量使用，其中包含了不同性能的元器件，种类十分繁杂。此类元器件的可靠性试验经常会出现项目重复性、不适用性等问题。因此，汽车行业需要一个精细化的标准助力主机厂与供应商搭建合作桥梁。

AEC-Q200检测标准详细规定了车内各种环境下被动元件的使用温度范围，对各类元器件的测试项目作了严格的区分，同时，对元器件通用系列的检测适用性做了完善的规定。

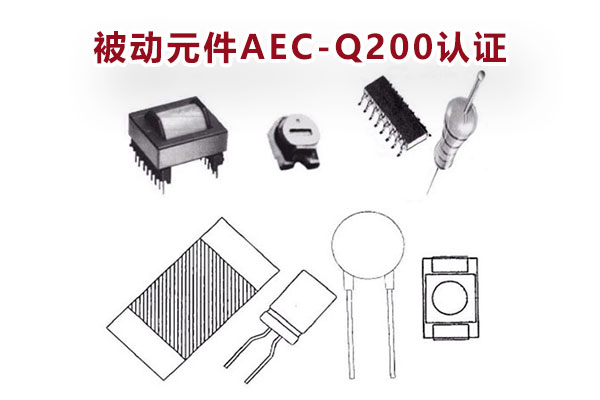

产品范围：钽和陶瓷电容器、铝电解电容器、薄膜电容器、电阻、微调电容器/电阻器、压敏电阻、热敏电阻器、电感/变压器、网络R-C-C-R、陶瓷谐振器、石英晶体、铁氧体EMI干扰抑制器 过滤器、聚合自恢复保险丝。

AEC-Q200认证的环境试验条件

AEC-Q200认证的环境试验条件主要是依据MIL-STD-202与JEDEC22A-104规范来制定的，不同零件的试验温度除了不一样之外，其施加电源（电压、电流、负载）要求也会有所不同，高温储存属于不施加偏压与负载，但是在高温工作寿命就需要，温度循环与温度冲击，其试验目的与手法不一样，在温度循环中高低温变化需控制温变率，温度冲击则不用，偏高湿度就是俗称的高温高湿试验，而湿度抵抗就是湿冷冻试验。

试验条件注意事项：1000h试验过程需在250h、500h进行间隔量测

高温储存（MIL-STD-202-108）：

[适用设备：THS] 

1、薄膜电容、网络低通滤波器、网络电阻、热敏电阻、可变电容、可变电阻、陶瓷共鸣器、EMI干扰抑制器、EMI干扰过滤器：85℃/1000h 

2、电感、变压器、电阻：125℃/1000h 

3、变阻器：150℃/1000h 

4、钽电容、陶瓷电容、铝电解电容：最大额定温度/1000h 

高温工作寿命（MIL-STD-202-108）：

[适用设备：THS] 

1、网络低通滤波器、网络电阻：85℃/1000h EMI 

2、干扰抑制器、EMI干扰过滤器：85℃/1000h/施加额定IL 

3、钽电容、陶瓷电容：最大额定温度/1000h/ （2/3）负载/额定电压

4、铝电解电容、电感、变压器：105℃/1000h 

5、薄膜电容：1000h/（85℃/125%额定电压、105℃&125℃/100%额定电压）

6、自恢复保险丝：125℃/1000h 

7、电阻、热敏电阻、可变电容：125℃/1000h/额定电压

8、可变电阻：125℃/1000h/额定功率

9、变阻器：125℃/1000h/额定电压85％+ma电流

10、陶瓷共鸣器：85℃/1000h/额定VDD+1MΩ，并联逆变器，在每个晶体脚和地之间有2X的晶体CL电容

11、石英震荡器：125℃/1000h/额定VDD+1MΩ，并联逆变器，在每个晶体脚和地之间有2X的晶体CL电容

温度循环（JEDEC22A-104）：

[适用设备：TSR、ESS] 

1、薄膜电容、可变电容、可变电阻、陶瓷共鸣器、EMI干扰抑制器、EMI干扰过滤器：-55℃（30min）←→85℃（30min）/RAMP（15℃/min）/1000cycles 

2、钽电容、陶瓷电容、电阻、热敏电阻： -55℃（30min）←→125℃（30min） /RAMP（15℃/min）/1000cycles 

3、铝电解电容：-40℃（30min）←→105℃（30min）/RAMP（15℃/min）/1000cycles 

4、电感、变压器、变阻器、石英震荡器、自恢复保险丝：-40℃（30min）←→125℃（30min）/RAMP（15℃/min）/1000cycles 

5、网络低通滤波器、网络电阻：-55℃（30min）←→125℃（30min） /RAMP（15℃/min）/1000cycles 

温度冲击（MIL-STD-202-107）：

[适用设备：TC、TSK] 

自恢复保险丝：-40℃（15min）←→125℃（15min）/300cycles

偏高湿度（MIL-STD-202-103）：

[适用设备：THS] 

1、钽电容、陶瓷电容：85℃/85%R.H./1000h/电压1.3～1.5V 

2、电感&变压器：85℃/85%R.H./1000h/不通电 

3、铝电解电容：85℃/85%R.H./1000h/额定电压 

4、EMI干扰抑制器、EMI干扰过滤器：85℃/85%R.H./1000h/额定电压＆电流 

5、电阻、热敏电阻：85℃/85%R.H./1000h/工作电源10% 

6、自恢复保险丝：85℃/85%R.H./1000h/额定电流10% 

7、可变电容、可变电阻：85℃/85%R.H./1000h/额定功率10% 

8、网络低通滤波器&网络电阻：85℃/85%R.H./1000h/电压[网络电容（额定电压）、网络电

阻（10%额定功率）] 

9、变阻器：85℃/85%R.H./1000h/额定电压85％+ma电流 

10、石英震荡器、陶瓷共鸣器：85℃/85%R.H./1000h/额定VDD+1MΩ，并联逆变器，在每个晶体脚和地之间有2X的晶体CL电容 

11、薄膜电容：40℃/93%R.H./1000h/额定电压

湿度抵抗（MIL-STD-202-106）：

[适用设备：THS] 

1、薄膜电容：（25℃←→65℃/90%R.H.*2cycle）/18h→-10℃/3h，每一cycle共24h，step7a&7b不通电。
