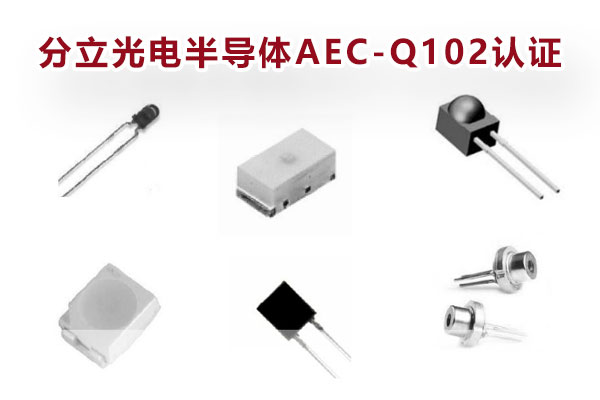

AEC-Q102是针对汽车电子使用的分立光电半导体元器件的车规级测试标准，同时也是目前最新针对车用LED通用的国际标准。标准中的试验每项都是针车用LED所可能遭遇的环境来设计，以保护行车时的安全性，对光电器件的可靠性提出了严格的测试要求，大大提升了光电器件的使用性能。
| 序号 | 测试项目 | 缩写 | 检测方法 |
| A 加速环境应力试验 | |||
| A1 | 预处理 | PC | JEDEC JESD22-A113 |
| A2a | 高温湿工作寿命1 | WHTOL1 | JEDEC JESD22-A101 |
| A2b | 高温湿工作寿命2 | WHTOL2 | JEDEC JESD22-A101 |
| A2c | 高湿度高温反向偏压 | H³TRB | JEDEC JESD22-A101 |
| A3a | 功率温度循环 | PTC | JEDEC JESD22-A105 |
| A3b | 间歇使用寿命 | IOL | MIL-STD-750-1 Method 1037 |
| A4 | 温度循环 | TC | JEDEC JESD22-A104 |
| B 组 加速寿命应力试验 | |||
| B1a | 高温湿工作寿命1 | HTOL1 | JEDEC JESD22-A108 |
| B1b | 高温湿工作寿命2 | HTOL2 | JEDEC JESD22-A108 |
| B1c | 高温反向偏压 | HTRB | JEDEC JESD22-A108 |
| B2 | 低温使用寿命 | LTOL | JEDEC JESD22-A108 |
| B3 | 脉冲寿命 | PLT | JEDEC JESD22-A108 |
| C 组 封装组合完整性测试 | |||
| C1 | 破坏性物理分析 | DPA | Appendix 6 |
| C2 | 物理尺寸 | PD | JEDEC JESD22-B100 |
| C3 | 绑线强度 | WBP | MIL-STD-750-2Method 2037 |
| C4 | 绑线剪切 | WBS | JESD22-B116 |
| C5 | 芯片剪切 | DS | MIL-STD-750-2Method 2017 |
| C6 | 端子强度 | TS | MIL-STD-750-2Method 2036 |
| C7 | 凝露 | DEW | AEC-Q102-001 |
| C8 | 耐焊接热 | RSG（-wave） | Lead containing devices per JESD22-B106Lead(Pb)-free devices per AEC-Q005 |
| C9 | 热阻 | TR | JEDEC JESD51-50 JESD51-51 JESD51-52 |
| C10 | 可焊性 | SD | JEDEC J-STD-002 or IEC 60068-2-58(SMD)IEC 60068-2-20(Through hole) |
| C11 | 晶须生长 | WG | AEC-Q005 |
| C12 | 硫化氢 | H2S | IEC 60068-2-43 |
| C13 | 混合气流测试 | FMG | IEC 60068-2-60 Test method 4 |
| C14 | 板弯曲 | BF | AEC-Q102-002 |
| E 组 光电验证试验 | |||
| E0 | 目检 | EV | JEDEC JESD22-B101 |
| E1 | 应力前后电气和光度试验 | TEST | Section 2.3.7& User specification or supplier's standard specification |
| E2 | 参数验证 | PV | individual AEC user specification |
| E3 | 静电放电特性 HBM | HBM | ANSI/ESDA/JEDEC JS-001 |
| E4 | 静电放电特性 CDM | CDM | AEC-Q101-005 |
| G 组 空腔封装完整性测试 | |||
| G1 | 恒定加速度 | CA | MIL-STD-750-2Method 2006 |
| G2 | 变频振动 | VVF | JEDEC JESD22-B103 Condition 1 |
| G3 | 机械冲击 | MS | JEDEC JESD22-B110 |
| G4 | 密封性 | HER | JEDEC JESD22-A109 |
优科检测是专业第三方AEC-Q102认证机构，实验室具备AEC-Q102标准CNAS全项测试资质和测试能力，可提供车用LED分立光电半导体元器件AEC-Q102认证检测服务，我们致力于为LED上中下游产品提供创新的品质解决方案，帮助LED厂商快速进入汽车电子市场。
