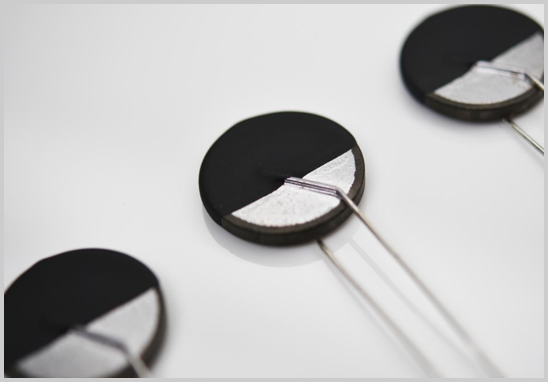

优科检测是专业第三方NTC浪涌电流限制器认证检测机构，实验室具备UL1434免目击测试资质和测试能力，可提供NTC浪涌电流限制器UL1434认证测试服务，接下来为大家介绍NTC浪涌电流限制器UL1434认证测试项目及测试方法。

NTC浪涌电流限制器UL1434认证测试项目及测试方法

1、 Resistance at 25℃ 25 度时的电阻

测试方法：

- 将样品放置于室温 25 °C ± 5 °C 下 4 小时，用高精度电阻表测量收到的每个样品的电阻值，即 R25 值。这个值实验室用来做测试参考用。

2、Surface Temperature Test 表面温度测试

测试方法：

- 所有需要做校验测试的样品都要做表面温度测试，用负载概要中描述的电路来得到测试所需的参数： Vmax， Imax； C(Uf)。

- 将热电耦贴到 NTC 的本体上，记录温度稳定状态的温度值。

- 温度状态的判定条件：以 5 分钟或者已测试的时间的10%，两者的更大者为时间间隔，读取 3 组连续的数据，当温度变化不超过 1 度时，则认为温度达到稳定。

- 由于 NTC 封装使得 NTC 的表面不可触及，表面温度的测量可用如下替代方式进行：让 NTC 工作于 Vmax， Imax状态，测量 NTC 两端的电压降 Vdrop，用 R=Vdrop/ISS公式算出 R 值，在 R/T 曲线上找出 R 值对应的温度，即为 NTC 的表面温度。

3、R/T Test R/T测试

测试方法：

- 每个样品都须放到完全通风的循环烘箱（换气老化箱）中，烘箱的温度误差要在±2℃内

- 测试从 20℃开始，到 TR（TR：最高温度点，当温度继续增加时， NTC 的电阻值不减小），通常为客人指定的表面温度+5℃。

- 测量不同温度时， NTC 的电阻值，将这些温度值及温度对应的电阻值描绘出 R/T 曲线。

- 测量不同温度对应的 NTC 的电阻值时，起始的温度间隔可以大些，如 5℃，当温度增加到接近 Imax 状态下测得的表面温度值时，温度间隔要尽量小些，比如 3℃或者 2℃。

4、Overload and Endurance Test 过载和耐久性测试

测试方法：

Overload Test 过载测试：

- 将 3 个 NTC 样品分别接入负载概要中描述的电路中，让每个样品都通以 Vmax 和 120% Imax 电流值，每个样品进行 50 次循环测试，每个循环要包含 NTC 从高阻状态到低阻状态的变化，每个循环开始时，须让样品的温度稳定在 25℃。

Endurance Test 耐久性测试：

- 将上述 3 个完成过载测试后的样品分别接入负载概要中描述的电路中，让每个样品都工作于 Vmax 和 Imax 电流值，进行 6000 次循环测试。

- 每次循环要包含 NTC 从高阻状态到低阻状态的变化。

5、Aging Test 老化测试

测试方法：

- 将 3 个 NTC 样品分别放到完全通风的循环烘箱（换气老化箱）中，箱体设定温度为第 2 项中测得的表面温度加上 30 度，但不小于 70 度，并持续 1000 小时。

6、Heat-Cold-Humidity Cycling Test 热-冷-潮态循环测试

测试方法：

 3 个样品分别承受 3 个循环的热-冷-潮态循环测试

- 每个热-冷-潮态循环条件为（室内使用的产品）： 24 小时烤箱老化测试，烤箱的温度为表面温度测试时测得的最大表面温度； 168 小时 90-95%， 40℃的潮态测试， 8 小时 0℃或者客人指定的更低的温度的低温测试。

- 样品从一个箱体移到另一个箱体的速度要尽可能的快，样品在室温条件下持续的时间不能超过 1min。

7、Cold Operational Cycling Test 冷操作循环测试

测试方法：

- 测试 3 个样品，3 个样品分别放入 0℃或者客人指定的更低的温度的低温箱中，箱体的温度误差要在±2℃内。

- 每个样品分别接入负载概要中描述的电路中，让每个样品都通以 Vmax 和 Imax 电流，进行 1000 次循环测试。

- 每次循环要包含 NTC 从高阻状态到低阻状态的变化，每次循环开始， NTC 的温度要冷却到起始温度。

8、Calibration Test after Conditioning 后校准测试

测试方法：

- 过载和耐久性测试、老化测试、热-冷-潮态循环测试、冷操作循环测试后，每个样品要进行测试项 2 和 3 的测试。

9、Calculation of percent drift in temperature for a given resistance 漂移百分百计算

测试方法：

通过给定电阻,一般为 R25,TS最大值和 （R25+TS） / 2 三个温度值对应的电阻，分别在后校正的 R/T 曲线上找出 R 所对应的温度，计算出温度漂移百分比，看是否满足 UL1434 Table 22.1 中的要求。
