AEC-Q200:针对汽车被动元件的车规认证测试标准

文章来源 : 广东优科检测 发表时间:2024-06-25 浏览数量:

在现代汽车设计中,被动元件如电阻、电感和电容器在物料清单(BOM)中所占的数量通常是芯片的五倍或更多。这些元件虽然不直接进行信息处理,但其可靠性和性能对汽车电子系统至关重要。为了确保这些元件在汽车中的表现,全球汽车电子领域的权威组织——汽车电子协会(Automotive Electronics Council,简称AEC)制定了针对被动元件的车规认证测试标准AEC-Q200。2023年3月20日,该标准进行了重要的修订,增加了新的组件类型和更加明确的测试条件。




什么是AEC-Q200?

AEC-Q200是一项专门针对汽车应用中的被动元件的产品标准,旨在规范这些元件所需达到的质量和可靠性。被动元件包括电阻器、电容器、石英振荡器和电感等,它们在汽车电子系统中发挥着关键作用,必须确保其性能稳定可靠,不干扰有源设备的正常运行。


AEC-Q200标准适用对象及检测依据

- 电容:钽电容和陶瓷电容(Table 2)、铝电解电容(Table 3) 、薄膜电容(Table 4)、可调电容(Table 9)、超级电容(Table 16);

- 磁性组件:电感,变压器(Table 5);

- 电容网络:R-C/C/R (Table 6);

- 电阻:电阻(Table 7)、可调电阻(Table 9) 、热敏电阻(Table 8)、压敏电阻(Table 10) ;

- 晶振:石英晶振(Table 11) ,陶瓷晶振(Table 12) ;

- EMI滤波器(Table 13);

- 聚合物自恢复保险丝(Table 14) ;

- 保险丝(Table 15)。




AEC-Q200的测试流程

AEC-Q200标准将被动元件的应用环境划分为五个等级,分别对应不同的温度范围和适用类型:

- 0级:温度范围为-50℃至+150℃,适用于扁平片状陶瓷电阻和X8R陶瓷电容等。主要用于所有汽车电器。

- 1级:温度范围为-40℃至+125℃,适用于电容器、电阻器、电感器、变压器、热敏电阻、共振器等。多用于汽车引擎盖下的恶劣环境。

- 2级:温度范围为-40℃至+105℃,主要适用于铝电解电容器。多用于汽车座舱内的高温部分。

- 3级:温度范围为-40℃至+85℃,适用于薄膜电容器、铁氧体、网络电阻/电阻-电容及微调电容器。多用于汽车座舱内的普通环境。


AEC-Q200测试流程


AEC-Q200的测试项目

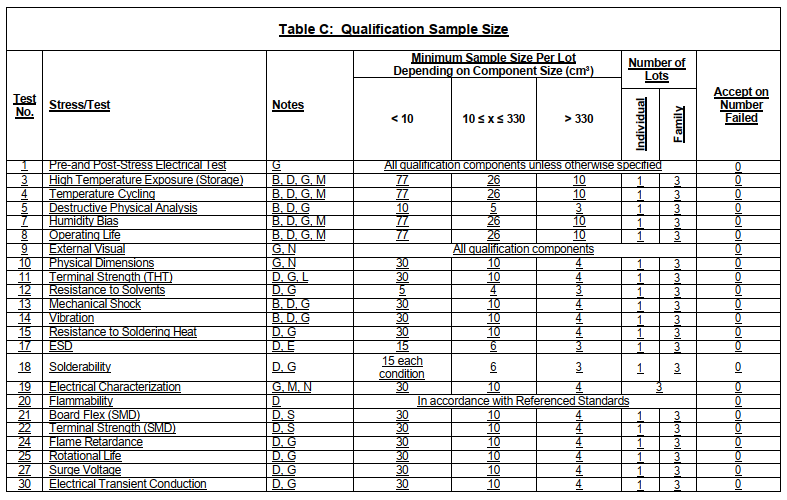

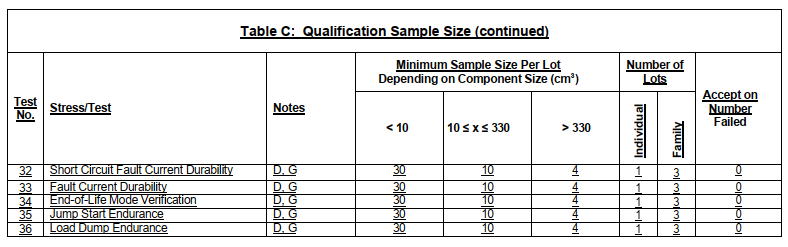

最新版本的AEC-Q200标准包含28项测试,涵盖温度和湿度应力、振动与冲击、机械损伤、耐腐蚀性、电磁辐射、耐燃性、可焊性和电参数等方面。测试样品数量根据产品尺寸重新定义,分为小于10cm³、10cm³至330cm³和大于330cm³三种规格,尺寸越大所需的测试样品数量越少。例如,温度循环测试中,规格小于10cm³的产品需要77个样品,而规格大于330cm³的产品仅需10个样品。


关键测试项目包括:

- 温度和湿度应力:No.3 高温存储测试、No.4 温度循环测试(温度冲击)、No.6 抗潮性、No.7 湿度偏置、No.8 高温操作测试、No. 15 耐焊热测试、No.16 温度冲击测试;

- 振动与冲击:No.13 机械冲击测试、No.14 振动测试;

- 机械损伤:No.9 外观检查、No.11 引脚强度测试(Lead)、No. 21 基板耐弯测试、No.22引脚强度测试(SMD)、No.23 横梁负载测试、No. 25 旋转寿命;

- 耐腐蚀,耐溶液:No.12 耐溶剂性试验、No. 29 盐雾测试;

- 电磁辐射:No.17 ESD、No.30  瞬间传导测试;

- 耐燃:No.20 可燃性测试、No.24  阻燃测试;

- 可焊性测试:No.18 可焊性测试;

- 电参数测试:No.1 电参数测试,No.19电气参数特征试验。




重要附加要求:

1. 每个环境应力测试项目前后都要进行电参数测试。

2. 长时间老化测试包含额外的250、500、1000小时阶段测试。

3. 电参数测试通常在室温下进行,并在应力测试完成后24小时内进行。

4. 电参数测试需在低温、室温和高温中进行。

5. 所有测试仅接受零失败,确保最高可靠性。


国内AEC-Q200认证现状

目前,国内少数车用元器件已经通过AEC-Q200认证,部分国产器件正在车内试用或上市。尽管AEC-Q200不是强制性认证,但随着汽车市场的严格要求和国际化进程,获得AEC-Q200认证将成为进入车用领域的重要门槛。专业第三方AEC-Q200认证测试机构-优科检测,具备全项检测资质和发证能力,可为企业提供全面的AEC-Q200认证服务,帮助产品满足最新标准要求。

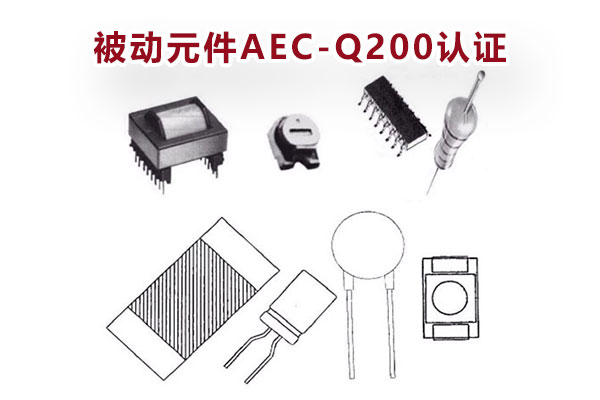

第三方AEC-Q200认证测试机构


结论

AEC-Q200标准对汽车被动元件的质量和可靠性提出了严格的要求,确保这些关键组件在各种恶劣环境中能够可靠工作。通过AEC-Q200认证,不仅能提升产品的市场竞争力,更能为汽车电子系统的安全和稳定提供坚实保障。随着标准的不断更新和完善,汽车被动元件的质量控制将迈上新的台阶。
