文章来源 : 广东优科检测 发表时间：2019-04-24 浏览数量：
插头插座的温升是指在一定条件下通以试验电流达到一定时间后，各测试部位的温度与环境温度的差值。温升试验是插头插座型式试验中的重要检测项目之一，通过检查插头插座各关键部件的温升值是否符合标准要求，考核载流部件的载流能力，以及器具在结构设计上的合理性。若插头插座的温升过高，在实际使用期间就存在起燃或因绝缘部件软化而产生触电的危险，同时还会加速绝缘材料的老化。
由于世界各国的电力系统不尽相同，插头插座的型式尺寸更是千差万别，致使相关安全标准的试验方法存在很大差异，给插头插座的设计生产者和检测人员带来不少困惑。
各国插头插座温升试验方法要素对照
由于各方法在安装和接线方式方面的规定都比较接近实际使用情况，在此不再一一说明。本节仅对各试验方法在试验电压、试验电流、测温部位及温升限值、测温方法和试验时间方面的规定做对照介绍（见表2）。
表2各国插头插座温升试验方法要素对照
| 国家/地区和标准 方法要素 | 欧洲 | 美国 | 英国 | 澳大利亚/新西兰 | 日本 |
| IEC60884-1 | UL498/UL498A/UL817/UL1363 | BS 1363系列 | AS/NZS 3112 | JIS C 8303 | |
| 试验电压 | 无明确规定 | 各标准有不同要求（注1） | 0.8-1.1倍额定电压 | 无明确规定 | 额定电压 |
| 50/60Hz | |||||
| 试验电流 | 不同器具类型要求不同（注2） | 额定电流（对电线组件和电源软线，采用软线等容量的电流但不大于插头的额定电流） | 不同器具类型要求不同（注3） | 1.1倍额定电流（交流） | 额定电流 |
| 测温部位及温升限值 | 端子（45K） | 端子、插套或插销尽可能靠近插合面的位置（30℃） | 插销夹块（37K）； 端子或端头（52K）； 可触及外表面（52K）。 | 端子（45K） | 插销和插套的接触面（额定电流≤15A为30℃，其他为40℃）；无螺纹端子（35℃）；活动式插销（35℃）。 |
| 测温方法 | 热电偶 | 热电偶 | 热电偶 采用焊接或等效方式 | 热电偶、熔化颗粒或变色指示器 | 热电偶 金属部件要求用焊接方式 |
| 试验时间 | 1h | 达到稳定（注4） | 达到稳定 4-8h | 插头：1h 插座：直到温度不再变化 | 达到稳定 |
注：
（1）UL498A中的过流保护器温升试验和UL1363要求用额定电压试验；其他美国标准对试验电压无明确规定；
（2）对于不可拆线插头和插座，试验电流除了与器具的额定电流有关，还与软线的横截面积有关，对于可拆线插头和插座，试验电流都比额定电流大，具体数值见IEC60884-1表20；
（3）对插头，试验电流比额定电流大1A，但对额定电流为3A的情况，试验电流为3.5A，见BS1363-1之表2；对于插座，试验电流由插座口的个数和是否带熔断器决定，见BS1363-2表5；对转转换器，试验电流因插座口的型式而异，对插座口都是插合BS1363插头和额定电流大于等于13A的转换器，试验电流为14±0.4A，其他类型转换器的试验电流为1.1倍额定电流但不超过14A，但对须刨转换器，试验电流为1±0.1A；
（4）各标准对稳定状态的定义有所不同，美国标准中指的是在环境温度上连续3次读数（间隔5分钟）不再升高视为稳定，英国标准中指的是1小时的温升值小于1K，日本标准中指的是连续3次读数（间隔10分钟以上）的温差不超过0.5℃。
美国插头插座标准的温升试验

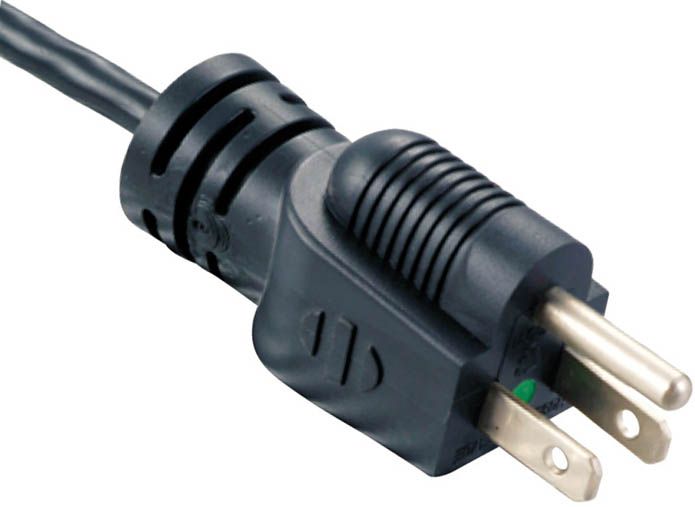

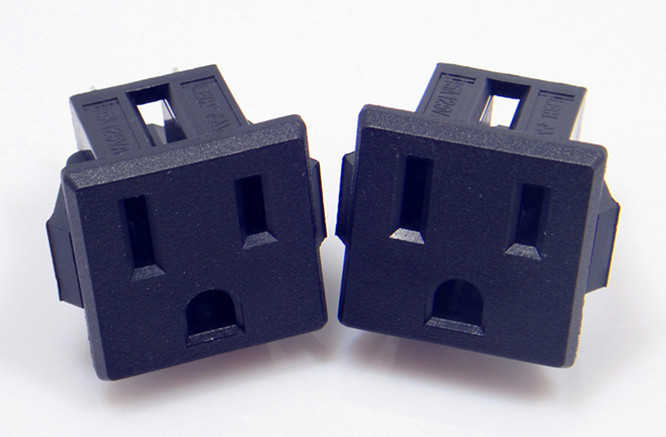

美国插头插座标准的温升试验方法有一个与其他国家标准不同的原则，就是要求除了被测部件外，其他热源产生的热应尽可能小，如在进行插座的温升试验时，采用实心插销试验插头，试验插头的端子应用最短的且至少与插座具有同等载流容量的导线短接。在对电线组件和电源软线的插头插销组件进行温升试验时，要求采用软线等容量的电流（但不大于插头的额定电流）作为试验电流，试验时插头并非插入相应插座，而是用导线将插销端部短接，软线长度不超过38mm，且对软线容量不大于18A的采用14AWG导线短接，否则用8AWG导线短接。
通过以上的介绍相信大家对美国插头插座UL认证的温升测试应该有一定的了解了，广东优科检测是UL美化授权的UL检测机构，熟悉美国插头插座UL认证标准和办理流程，如果您有美规插头插座需要办理UL认证，欢迎联系广东优科检测工程师！
