随着新能源汽车和智能汽车的发展，功率半导体器件在汽车电子系统中的地位越来越重要。其中，IGBT（Insulated Gate Bipolar Transistor，绝缘栅双极型晶体管）因具备高耐压、大电流和高效率等特性，被广泛应用于汽车动力系统与电能转换系统。
对于进入汽车供应链的IGBT器件而言，仅满足电气性能指标远远不够，还需要通过严格的车规级可靠性验证。在分立功率半导体领域，最常见的可靠性验证标准就是AEC-Q101。
IGBT是汽车功率电子系统中的关键器件之一，主要承担电能转换与功率控制功能。
在汽车电子系统中的典型应用包括：
1. 新能源汽车驱动逆变器
在电驱动系统中，IGBT作为核心开关器件，实现动力电池直流电向交流电的转换，从而驱动电机运转。
2. 车载充电系统（OBC）
IGBT可用于充电系统中的功率转换模块，实现高效率电能转换。
3. DC/DC电源转换系统
用于高压电池与低压电子系统之间的电压转换。
4. 电动空调压缩机驱动
在电动压缩机控制电路中，IGBT承担功率控制任务。
5. 其他车载电源系统
例如车载电源模块、电机控制单元等。
由于汽车电子系统通常需要在以下环境中长期运行：
- 高温环境（可达150℃以上）
- 温度循环
- 振动与机械冲击
- 高湿环境
因此，对IGBT器件的可靠性和稳定性要求极高。
汽车电子行业通常使用AEC-Q系列标准来验证电子元器件的可靠性。
其中：
AEC-Q101是针对分立半导体器件（Discrete Semiconductors）制定的可靠性验证标准。
标准名称为：
AEC-Q101
Failure Mechanism Based Stress Test Qualification For Discrete Semiconductors
该标准由Automotive Electronics Council（汽车电子委员会）制定。
根据AEC官方说明：
> AEC-Q101通过基于失效机理的应力测试方法，验证分立半导体器件在汽车应用环境中的可靠性和稳定性。
对于IGBT而言，进行AEC-Q101测试主要有以下目的：
1. 验证器件在极端环境下的可靠性
模拟高温、高湿、温度循环等汽车使用环境。
2. 识别潜在失效机理
例如：
- 焊线疲劳
- 芯片分层
- 栅氧化层击穿
- 热应力失效
3. 确保长期电气性能稳定
验证器件在长期运行条件下参数是否发生漂移。
4. 满足汽车供应链准入要求
许多整车厂及Tier1供应商会要求提供AEC-Q101可靠性测试报告。
需要注意的是：
AEC-Q101属于可靠性验证标准，并不是认证证书体系。
企业通常通过第三方实验室完成测试并获得测试报告，作为车规级可靠性验证依据。
车规级IGBT芯片可靠性验证通常依据：
AEC-Q101 Rev.E（2021）
该标准适用于以下分立半导体器件：
- MOSFET
- IGBT
- 二极管
- TVS
- 双极型晶体管
- 可控硅等
需要特别说明：
AEC-Q101适用于分立器件（Discrete Devices），不适用于IGBT功率模块。
如果是IGBT模块，通常需要依据模块级可靠性验证标准进行评估。
根据AEC-Q101标准，测试项目主要分为五大类。
需要说明的是：
并非所有项目都需要测试，具体测试组合需要根据器件类型和封装形式确定。
1. 加速环境应力测试（Accelerated Environmental Stress）
用于模拟汽车极端环境。
常见测试包括：
- 温度循环（Temperature Cycling）
- 高温高湿反向偏压（H3TRB）
- 无偏高加速应力测试（UHAST）
- 功率循环（Power Cycling）
- 间歇运行寿命测试（IOL）
2. 加速寿命测试（Accelerated Life Tests）
用于评估器件长期可靠性。
典型项目包括：
- 高温反向偏压（HTRB）
- 高温栅极偏压（HTGB）
- 高温工作寿命（HTOL）
3. 封装结构可靠性测试
用于评估封装结构完整性。
典型项目包括：
- 焊线拉力测试
- 焊线剪切测试
- 芯片剪切测试
- 端子强度测试
- 可焊性测试
- 耐焊接热测试
4. 芯片制造可靠性测试
用于评估晶圆制造工艺可靠性。
典型测试包括：
- 介电完整性测试
5. 电气性能验证测试
主要用于确认器件功能与电气参数。
典型项目包括：
- 电气参数测试
- 外观检查
- ESD HBM
- ESD CDM
- UIS无钳位感应开关测试
- 短路可靠性测试
AEC-Q101测试通常按照以下流程进行：
1. 检测需求确认
确定器件类型、封装结构、应用环境温度等级。
2. 制定测试方案
根据AEC-Q101要求选择适用测试项目。
3. 样品准备
提供符合要求的测试样品及技术资料。
4. 实施可靠性测试
按照标准要求进行应力测试和电气测试。
5. 数据分析与评估
对测试结果进行统计分析，评估器件可靠性。
6. 出具检测报告
测试完成后出具AEC-Q101可靠性测试报告。

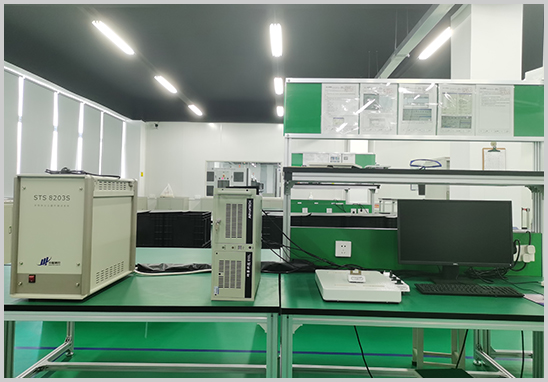

广东优科检测认证有限公司是一家专业的车规级电子元器件检测机构。
实验室具备：
AEC-Q101标准CNAS认可检测能力
可提供以下服务：
AEC-Q101可靠性测试
适用于：
- IGBT
- MOSFET
- 二极管
- TVS
- 三极管等分立器件
分立半导体可靠性测试
包括：
- 高温反偏测试
- 温度循环测试
- 功率循环测试
- 高温栅极偏压测试
- 封装可靠性测试
失效分析服务
包括：
- 破坏性物理分析（DPA）
- 失效机理分析
- 芯片结构分析
技术咨询与预测试
协助企业优化产品设计，提高AEC-Q101测试通过率。
Q1：IGBT芯片必须做AEC-Q101测试吗？
如果产品用于汽车电子系统，通常需要进行AEC-Q101可靠性验证，以证明器件符合车规级可靠性要求。
Q2：AEC-Q101测试需要多久？
完整测试周期通常为：
8–12周
具体周期取决于测试项目组合。
Q3：测试需要多少样品？
不同项目对样品数量要求不同，一般需要：
几十到数百颗器件
Q4：IGBT模块是否适用AEC-Q101？
AEC-Q101主要适用于分立IGBT器件。
如果是IGBT功率模块，需要依据模块级可靠性测试要求进行评估。
Q5：如何选择专业车规级IGBT检测机构？
建议重点关注：
- 是否具备CNAS认可资质
- 是否具备AEC-Q101检测能力
- 是否具备车规器件测试经验
- 是否能够提供失效分析与技术支持
