防静电台垫为什么需要进行第三方防静电检测？

在电子制造、半导体、精密仪器及航空航天等行业，静电放电（Electrostatic Discharge，ESD）是导致电子元器件损坏的重要因素之一。即使电压较低的静电放电，也可能对敏感器件造成永久性损伤或潜在失效。

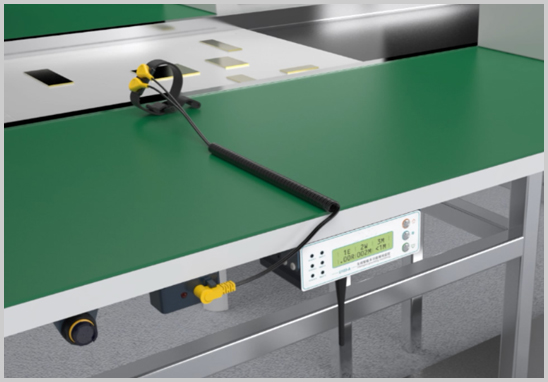

在ESD防护体系中，防静电台垫通常铺设在工作台表面，属于EPA（ESD Protected Area，静电防护区域）基础设施的重要组成部分。其主要作用是：

- 为静电提供稳定、可控的泄放路径

- 防止工作台面产生静电积累

- 维持电子元器件处于安全电位环境

如果防静电台垫的电阻性能发生变化，例如老化、污染或接地失效，就可能导致静电无法有效泄放，从而影响整个ESD控制系统的有效性。因此，企业通常需要通过第三方检测机构对防静电台垫进行定期检测或验收检测。

常见检测需求包括：

- ESD管理体系审核（如ANSI/ESD S20.20体系）

- 新采购台垫质量验收

- 生产环境ESD控制评估

- 客户或供应链质量要求

防静电台垫检测可以解决哪些问题？

通过专业的防静电性能检测，可以帮助企业解决以下关键问题：

1. 验证台垫是否符合ESD技术标准

检测台垫的电阻参数是否满足行业标准要求，避免因材料性能不达标导致静电风险。

2. 评估台垫防静电性能稳定性

通过在不同湿度条件下进行测试，可以判断材料在实际使用环境中的稳定性。

3. 支持ESD体系审核

许多企业在实施ANSI/ESD S20.20或IEC 61340体系时，需要第三方检测报告作为ESD控制措施有效性的验证依据。

4. 降低产品ESD损伤风险

通过确认台垫具备合适的静电耗散能力，可以降低电子元器件在生产过程中受到静电损伤的概率。

防静电台垫的防静电原理与关键技术指标

防静电台垫通常采用多层复合结构材料，其表层为静电耗散层，底层为导电层，通过接地线与接地系统连接。

其工作机理是：

静电电荷 → 台垫表面 → 材料内部耗散 → 接地系统 → 大地

在ESD控制中，材料电阻不能过高，也不能过低，因此标准通常规定其电阻处于静电耗散范围（Electrostatic Dissipative Range）。

常见控制指标包括：

在多数ESD标准中，台垫的电阻通常要求：

≤ 1×10⁹ Ω（具体判定要求需依据对应标准）

防静电台垫检测标准及检测项目

目前国内外常见的防静电台垫检测依据标准包括以下几类。

1. SJ/T 10694-2022 《电子产品制造与应用系统防静电检测通用规范》

该标准是电子制造行业ESD控制体系常用测试方法标准。

主要检测项目：

- 接地电阻（Rgp）

- 点对点电阻（Rp-p）

- 表面电阻

- 体积电阻（适用于台垫材料）

技术要求：

- Rgp ≤ 1×10⁹ Ω

- Rp-p ≤ 1×10⁹ Ω

2. ANSI/ESD S20.20-2021

配套测试方法：ANSI/ESD STM4.1

该标准广泛应用于电子制造企业ESD管理体系。

检测项目：

- 点对点电阻（Rp-p）

- 接地电阻（Rgp）

技术要求：

- Rp-p ≤ 1×10⁹ Ω

- Rgp ≤ 1×10⁹ Ω

3. IEC 61340-5-1:2016

配套测试方法：IEC 61340-2-3

IEC标准主要用于国际ESD控制体系。

检测项目：

- 接地电阻

- 点对点电阻

技术要求：

- Rgp ≤ 1×10⁹ Ω

- Rp-p ≤ 1×10⁹ Ω

防静电台垫检测样品要求

在进行检测前，需要按标准准备样品。

样品数量

通常不少于3块样品

用于保证测试结果的代表性。

样品尺寸

不同标准对样品尺寸要求不同：

SJ/T 10694 与 ANSI/ESD S20.20：25.4 cm × 61 cm

IEC 61340：8 cm × 12 cm 或直径11 cm

环境预处理条件

为模拟不同环境湿度对材料电阻的影响，测试前需进行预处理：

低湿环境：12 ± 3 %RH

中湿环境：60 ± 10 %RH

预处理的目的是消除环境湿度对电阻测试结果的干扰。

防静电台垫检测报告办理流程

企业办理第三方检测报告通常按照以下流程进行：

1. 提交检测需求

提供产品类型、检测标准及检测用途。

2. 制定检测方案

实验室确认：

- 检测项目

- 样品要求

- 检测周期

3. 提交样品

按照标准要求寄送样品。

4. 实验室检测

实验室按标准进行：

- 样品预处理

- 电阻测试

- 数据记录与判定

5. 出具检测报告

检测完成后出具CNAS检测报告。

注意：无法寄样时可现场测试。

防静电台垫检测周期

通常检测周期为：约5个工作日

具体周期可能受以下因素影响：

- 检测项目数量

- 实验室排期

- 是否需要加急服务

第三方防静电检测机构服务能力

广东优科检测认证有限公司作为专业第三方检测机构，具备防静电材料、产品及工程检测能力，可提供：

防静电材料检测

- 防静电台垫

- 防静电地板

- 防静电地坪材料

- 防静电织物

- 防静电包装材料

防静电产品检测

- 防静电服

- 防静电鞋

- 防静电手套

- 防静电周转箱

防静电工程检测

- 防静电地面系统

- 接地系统检测

- ESD工作区检测

实验室具备相关检测资质，可依据标准出具CNAS检测报告，检测报告可用于企业质量审核、客户验厂及ESD体系管理。

防静电台垫检测常见问题（FAQ）

1. 防静电台垫多久需要检测一次？

一般建议：

- 新采购材料进行验收检测

- ESD体系年度审核前检测

- 使用过程中定期抽检

2. 防静电台垫电阻越低越好吗？

不是。

电阻过低可能导致电流泄放过快，存在安全风险。ESD材料通常需要控制在静电耗散范围。

3. 防静电台垫检测是否必须做表面电阻？

取决于检测标准。

SJ/T 10694标准通常包含表面电阻和体积电阻测试，而ANSI/ESD标准通常以点对点电阻测试为主。

4. 防静电台垫检测报告多久可以出？

一般为5个工作日左右，具体时间可根据检测项目安排。
