为什么要做汽车驱动桥第三方检测？

驱动桥属于汽车传动系统中的关键承载总成，其主要功能包括传递扭矩、实现减速增矩以及差速功能。其失效将直接影响整车的动力传递、安全性及使用可靠性。

从工程角度，开展第三方检测主要基于以下原因：

1. 满足标准符合性验证需求

依据《QC/T 533-2020 商用车驱动桥总成》，驱动桥在设计定型或产品验证阶段需开展规定的强度、疲劳及性能试验。

第三方检测报告通常用于：

- 产品技术验证

- 客户或主机厂验收

- 技术协议或质量文件支撑

注：该标准主要适用于商用车驱动桥，乘用车项目通常结合企业标准或专项验证方案执行。

2. 验证结构设计合理性

驱动桥在实际工况下承受多轴复合载荷（扭矩、弯矩、冲击载荷等），常见失效形式包括：

- 齿轮疲劳点蚀或断裂

- 桥壳局部应力集中导致开裂

- 轴承过早失效

第三方试验可用于验证设计是否满足目标使用寿命要求。

3. 支撑系统匹配与整车开发

驱动桥性能不仅取决于自身设计，还与以下因素相关：

- 发动机/电机输出特性

- 传动系统匹配关系

- 实际道路载荷谱

因此，需通过试验验证其在目标工况下的适配性。

4. 降低批量质量风险

通过试验提前识别潜在问题，可有效降低：

- 批量失效风险

- 售后质量问题

- 维修与召回成本

驱动桥第三方检测能解决什么问题？

从验证目标来看，驱动桥检测主要用于回答以下问题：

需要注意：

疲劳寿命验证结果与载荷谱、试验工况定义密切相关，不同工况结果不可直接对比。

汽车驱动桥第三方检测项目及标准

1. 主要依据标准

- 《QC/T 533-2020 商用车驱动桥总成》

该标准规定了驱动桥总成的试验方法，但具体判定指标通常结合产品技术条件或企业标准确定。

2. 标准规定试验项目

（1）结构强度与刚度

- 总成静扭试验（5.8）

  用于验证驱动桥在规定扭矩下是否发生结构失效

- 桥壳垂直弯曲刚性试验（5.1）

  用于测量在载荷作用下的变形量

- 桥壳垂直弯曲静强度试验（5.2）

  用于验证桥壳极限承载能力

（2）疲劳耐久试验

- 桥壳疲劳试验（5.3）

  模拟长期交变载荷作用

- 总成齿轮疲劳试验（5.9）

  用于评价齿轮接触疲劳性能

（3）性能试验

- 总成噪声试验（5.6）

  用于测量运行噪声水平

3. 常见扩展测试（工程应用）

在实际项目中，客户通常会增加：

- 传动效率测试（需专用台架）

- 温升测试（用于评估热稳定性）

- 密封性能测试

- 电驱桥性能及耐久测试（新能源车型）

注：上述项目一般不在QC/T 533标准中强制规定，需根据项目需求制定方案。

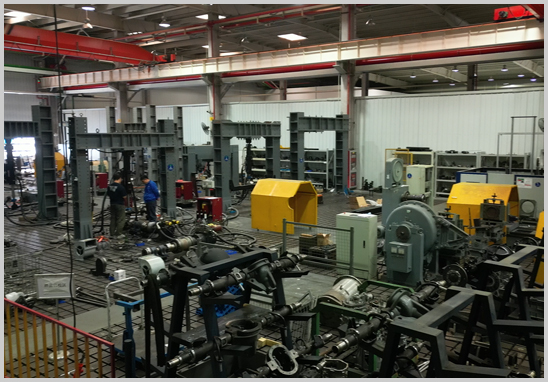

汽车驱动桥试验能力说明

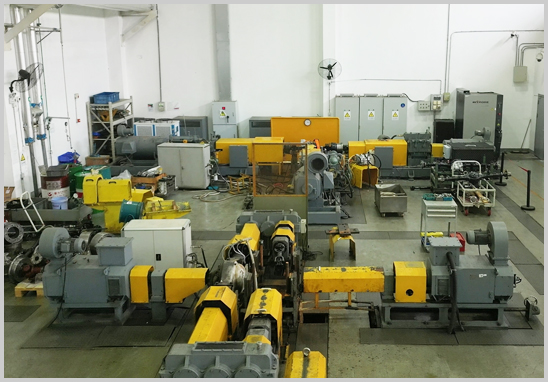

1. 传动系统试验能力

传动系综合试验台

- 输入：857N·m～130kW

- 输出：最大4800N·m

用于驱动桥性能及匹配试验

驱动桥疲劳试验台

- 轻型桥：1700N·m

- 中型桥：3740N·m

用于桥壳及总成耐久试验

电驱桥试验台

- 最大扭矩：35000N·m

- 电池模拟器：800kW

用于新能源驱动桥性能与耐久验证

2. 结构与载荷验证能力

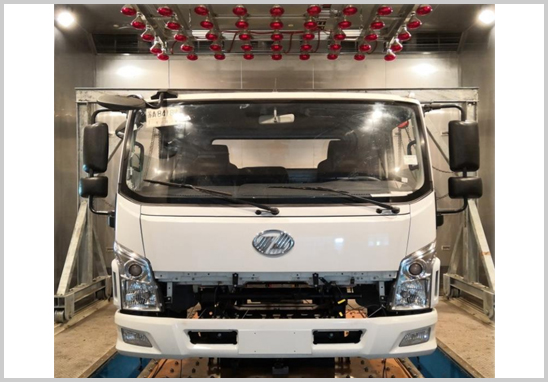

四立柱道路模拟机

用于复现整车道路载荷，实现：

- 整车及总成耐久试验

- 驱动桥载荷输入验证

多轴振动台（MAST）

用于多自由度振动环境模拟：

- 结构振动耐久

- 环境耦合试验

液压伺服试验系统

用于：

- 半轴扭转试验

- 结构件耐久验证

3. 数据采集与分析能力

eDAQ数据采集系统

- 多通道同步采集

- 支持应变、加速度、载荷数据

主要用于：

- 道路载荷谱采集

- 台架试验工况定义

- 疲劳分析支持

汽车驱动桥第三方检测流程

1. 试验方案评审

明确：

- 试验目的（认证/研发/对标）

- 依据标准（如QC/T 533）

- 试验工况

2. 任务受理

- 样件提交

- 技术资料确认

- 合同签订

3. 试验实施

- 按方案执行加载

- 实时监测关键参数

4. 数据分析与报告

- 数据处理

- 出具检测报告

汽车驱动桥第三方检测注意事项

1. 试验工况需与目标使用工况一致

2. 样件状态需明确（试制件/量产件）

3. 润滑、装配条件需统一

4. 疲劳试验需定义终止判据（失效标准）

我们能提供的服务

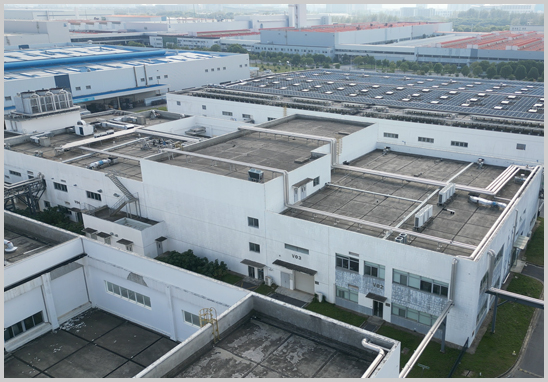

优科检测南京汽车整车及部件检测实验室-系统与结构试验室可承担汽车零部件和子系统的检测，有汽车底盘、结构件、电子电器三个专业试验能力，具备汽车传动系统、结构件、车身及附件、电子电器等完善的试验检测能力。

1. 多层级测试能力

- 部件级（桥壳、齿轮）

- 总成级（驱动桥）

- 系统级（传动系统）

2. 试验+工程分析能力

- 载荷谱采集与处理

- 台架复现

- 故障分析

3. 标准化检测服务

- 按QC/T 533开展试验

- 支持定制化验证方案

汽车驱动桥第三方检测常见问题解答（FAQ）

Q1：驱动桥检测是否有统一判定标准？

QC/T 533主要规定试验方法，判定通常依据产品技术条件或客户要求。

Q2：疲劳试验结果是否具有通用性？

不具备完全通用性，取决于载荷谱及工况定义。

Q3：新能源电驱桥是否适用该标准？

部分试验方法可参考，但通常需增加专项测试（如效率、热管理等）。

Q4：如何保证试验结果有效？

关键在于：

- 工况定义合理

- 数据采集准确

- 试验边界条件明确

汽车驱动桥第三方检测的核心不只是“完成试验”，而是通过合理的试验方案 + 准确的工况定义 + 有效的数据分析，为产品设计与验证提供可靠依据。

对于整车厂及零部件企业而言，选择具备系统级试验能力与工程分析能力的检测机构，是确保检测结果有效性和工程价值的关键。
