什么是高低温冲击试验？

高低温冲击试验（Thermal Shock Test）是用于评估产品在极端温度环境快速转换条件下的结构完整性与性能稳定性的一类环境可靠性试验。

核心特征：

- 在高温与低温之间快速转换（通常在数秒级完成）

- 温度变化速率远高于常规温度循环

- 主要考核材料与结构的热应力适应能力

典型失效机理：

- 不同材料热膨胀系数（CTE）不匹配 → 开裂

- 焊点疲劳 → 虚焊/断裂

- 密封结构失效 → 漏气/进水

- 内部应力集中 → 结构破坏

技术重点：本质是热应力冲击（Thermo-mechanical stress）测试，而非单纯温度耐受测试。

为什么需要做第三方高低温冲击试验？

1. 可靠性设计验证（Design Verification）

在产品设计阶段验证：

- 结构设计是否合理

- 材料选型是否匹配

- 工艺（焊接/封装）是否可靠

2. 满足标准与合规要求

典型应用：

- 军工装备：必须符合GJB体系

- 工业产品：符合GB/T环境试验标准

- 出口产品：符合IEC标准

3. 获取权威第三方检测报告（CNAS）

CNAS实验室报告具备：

- 依据ISO/IEC 17025运行

- 可纳入ILAC-MRA互认体系

- 用于招投标、客户验收、质量体系审核

哪些产品需要做高低温冲击试验？

从工程角度判断：

只要产品在使用中存在“快速温差变化 + 多材料结构”，基本都需要做

典型应用产品：

1. 电子元器件

- 半导体器件、IC封装

- MLCC、电感、连接器

2. 汽车电子

- ECU、传感器

- 电源控制模块

特点：温度冲击是车规可靠性核心项目之一

3. 新能源设备

- BMS系统

- 充电接口、储能模块

4. 军工与户外装备

- 通讯设备

- 野外电子系统

5. 工业控制设备

- PLC、控制板

- 工业电源模块

常见高低温冲击试验标准

1. 严格意义上的温度冲击标准

- GJB150.5A-2009（军标温度冲击）

- GJB360B-2009 方法107（电子元器件）

- IEC 60068-2-14:2009（Test Na/Nb）

国际通用标准，既包含“快速转换”（冲击）也包含“缓变”（温变）

2. 温度变化/循环标准（常被混淆）

- GB/T 2423.22-2012

等同采用IEC 60068-2-14，但实际应用中既可用于冲击也可用于循环，需明确试验严酷等级

3. 行业/应用标准

- GMW 3172（汽车电子环境耐久）

- GJB1621 / GJB367 / GJB2225 等

关键提醒：

- “温度冲击 ≠ 温度循环”

- 是否属于“冲击”，取决于：

  - 转换时间（transfer time）

  - 温度梯度

  - 标准中试验条件定义

高低温冲击试验方法与关键技术参数

1. 试验方法

（1）三箱式

- 高温区 + 低温区 + 测试区

- 通过气流切换实现冲击

优点：

- 样品不移动

- 冲击一致性高

- 更符合标准要求

（2）两箱式

- 样品在高低温区之间机械转移

特点：

- 结构简单

- 存在机械转移时间影响

2. 关键技术参数

- 温度范围：如 -65℃ ~ 150℃ / 200℃

- 转换时间（Transfer Time）：≤5s或≤15s（按标准）

- 恢复时间（Recovery Time）：≤5min

- 保持时间（Dwell Time）：通常10~30min

- 循环次数：依据标准或客户要求

3. 判定标准（依据具体标准）

一般包括：

- 外观：无裂纹、无鼓包

- 电性能：参数变化在允许范围内

- 功能：正常工作

- 结构完整性：无开裂/脱层

判定必须引用具体标准条款或产品规范，不能“经验判断”

第三方高低温冲击试验检测报告办理流程

1. 需求确认（产品+标准+条件）

2. 测试方案制定（温度点/循环数/判定依据）

3. 样品送检与确认

4. 试验执行（全程记录）

5. 数据分析与审核

6. 出具CNAS检测报告

如何选择靠谱的第三方机构？

1. CNAS资质（必要条件）

确保：

- 报告具备法律与国际认可性

- 试验能力经过认可

2. 标准覆盖能力

是否覆盖：

- GJB（军工）

- IEC（国际）

- GB/T（国内）

- 行业标准（汽车等）

3. 设备能力匹配性

重点看：

- 是否满足目标温度范围

- 转换时间是否符合标准

- 温度均匀度与偏差是否受控

设备能力不足会导致“测试不合规”

4. 工程经验

优秀机构应具备：

- 失效分析能力

- 参数优化建议能力

- 标准理解能力

5. 报告规范性

报告应包含：

- 标准条款引用

- 试验曲线与数据

- 判定依据说明

我们能提供的服务

广东优科检测认证有限公司具备：

1. CNAS认可实验室

- 按ISO/IEC 17025体系运行

- 出具具备国际互认基础的检测报告

2. 标准覆盖能力

涵盖：

- GJB150、GJB360等军标体系

- GB/T2423环境试验标准

- IEC60068国际标准

- 汽车电子相关规范

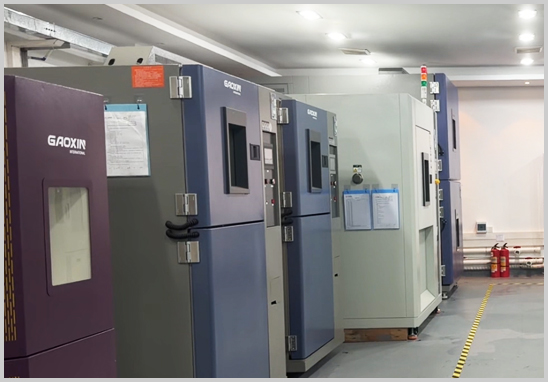

3. 设备能力

- 温度范围：-65℃ ~ 200℃

- 转换时间：≤5s

- 恢复时间：≤5min

- 支持两箱式/三箱式试验

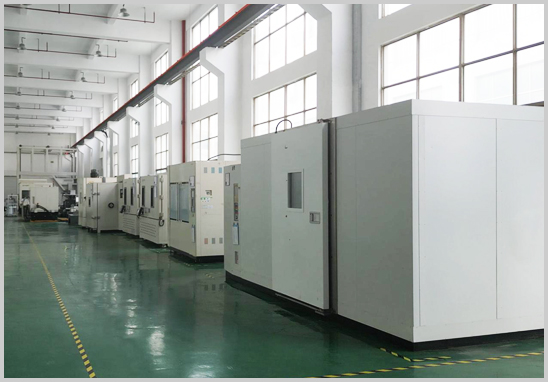

4. 一站式环境可靠性测试

包括：

- 温度循环

- 湿热试验

- 振动试验

- 盐雾试验

- 三综合试验

常见问题解答（FAQ）

Q1：高低温冲击一定比温度循环更严苛吗？

不绝对。

冲击主要考核瞬态热应力，循环考核疲劳寿命，两者关注点不同。

Q2：所有产品都适合做温度冲击吗？

不一定。

对于某些材料或结构（如液体封装器件），需评估适用性。

Q3：转换时间越快越好吗？

不是。

必须符合标准规定范围，否则测试可能不具备有效性或可比性。

Q4：测试失败说明产品不合格吗？

不一定。

需结合：

- 判定标准

- 使用场景

- 失效模式分析

Q5：CNAS报告是否等同于国际认证？

不是。

CNAS是实验室认可，不是产品认证，但报告可用于认证支持材料。

高低温冲击试验的核心不在“做没做”，而在：是否按正确标准 + 正确方法 + 合规设备执行。

选择第三方机构时，应重点评估：

- 资质（CNAS）

- 标准理解能力

- 设备技术指标

- 工程经验

只有三者匹配，测试结果才具备技术有效性与行业认可度。
