电感器/变压器在汽车电子中的地位与车规背景

电感器和变压器是汽车电子系统中用量最大的磁性无源元件。在新能源汽车中，它们集中分布于以下核心模块：

- 车载充电机（OBC）与DC-DC变换器：承担高频变压、储能滤波，长期在高温、高频、强电磁干扰环境下工作；

- 电机驱动逆变器：功率电感工作电流大，热应力和振动应力叠加；

- ADAS及域控制器电源模块：对电感器纹波电流特性和温度稳定性要求苛刻；

- 车身电子（BCM、网关）：用于EMI滤波的共模电感需耐受宽温度范围。

汽车环境的特殊性在于多应力长期叠加：引擎舱温度可达125°C甚至更高，车辆全生命周期（约15年/24万公里）振动累计时间超过数百小时，湿热和盐雾侵蚀持续影响封装可靠性。普通工业级电感/变压器无法量化验证其在上述条件下的长期可靠性，因此需要依据专用车规标准进行应力鉴定。

AEC-Q200（《被动元件应力测试鉴定规范》）由美国汽车电子委员会（AEC，Automotive Electronics Council）制定，其Table 5专门规定了磁性元件（电感器/变压器）的应力鉴定测试项目与方法，是目前车规电感/变压器进入汽车供应链的核心技术依据。现行有效版本为AEC-Q200 Rev E（2023年3月20日发布）。

关于AEC-Q200"认证"的准确理解

这是供应商和采购方最常出现认知偏差的地方，需要明确说明：

AEC-Q200本身是一项自愿性应力鉴定规范，AEC不向任何供应商或元器件颁发合格证书。

在实际执行中，供应商委托具备资质的第三方检测机构对元器件按Table 5进行完整应力测试，取得检测数据后形成鉴定数据包，提交给整车厂或Tier 1客户审核，由客户判断是否接受。市场上常说的"AEC-Q200认证"，准确含义是"完成了符合AEC-Q200标准的应力鉴定，并取得可供客户核验的测试报告"。

电感器/变压器为何必须做AEC-Q200应力鉴定

尽管AEC-Q200是自愿性规范，但在汽车供应链的实际采购和审核中，鉴定数据已成为实质性门槛，体现在以下场景：

供应商准入与PPAP审核：整车厂（OEM）和Tier 1供应商在PPAP（生产件批准程序）阶段，通常要求被动元件提供符合AEC-Q200的鉴定数据。没有车规鉴定数据的电感/变压器，很难通过BOM（物料清单）评审。

客户验厂与质量审核：供应商审核清单中，电感器/变压器的可靠性验证依据往往直接引用AEC-Q200 Table 5；质量工程师在现场审核时会要求核查鉴定报告的测试项目覆盖情况和检测机构资质。

DFMEA与设计验证：执行IATF 16949的汽车零部件企业在产品设计阶段需对关键被动元件进行失效模式与影响分析（DFMEA），AEC-Q200鉴定数据是验证设计边界（Design Margin）的量化证据。

温度等级选择：AEC-Q200对被动元件的温度鉴定范围以供应商额定温度为基准（最低须达到-40°C/+85°C起），具体选择取决于元器件在车内的实际安装位置和应用场景——发动机舱近热源位置的元器件，需在更高温度等级下完成鉴定。

AEC-Q200 Table 5：18项应力鉴定测试项目详解

依据AEC-Q200 Rev E Table 5（磁性元件：电感器/变压器），全套应力鉴定包含18个测试项目，引用MIL-STD-202、JESD22、AEC-Q200子规范及J-STD等国际标准：

封装适用说明：第8项（端子强度 MIL-STD-202 Method 211）仅适用于THT直插型元件；第17、18项（板弯曲、SMD引出端强度）仅适用于SMD贴片型元件。送检前需确认元器件封装类型以匹配适用项目。

判定依据：各项测试的验收标准来源于供应商提供的用户规范（User Specification）和元器件Datasheet中的电气参数范围，AEC-Q200 Table 5本身提供测试方法框架，不直接规定通用的合格/不合格数值。

AEC-Q200认证测试报告办理流程

1. 需求沟通与方案制定

提供元器件型号、封装类型（THT/SMD）、额定温度范围、用户规范（或Datasheet），由我方工程师制定测试方案并报价。

2. 样品送检与资料确认

按方案要求数量送样（通常各项测试需足量样品以满足抽样要求），同时提供规格书和电气参数验收标准。若暂无用户规范，可协商基于Datasheet参数制定判定依据。

3. 预处理与应力前基准测试

依据AEC-Q200规定对样品进行预处理，完成应力前电气参数基准测量并完整记录。

4. 全项应力测试执行

按Table 5逐项执行18项测试，全程数据记录与留存，关键测试节点有记录可溯源。

5. 应力后复测与结果判定

各应力测试结束后，在规定时间窗口内进行电气参数复测，对照用户规范逐项判定。

6. CNAS认可检测报告出具

出具加盖CNAS认可标志的检测报告。

我们能提供的服务

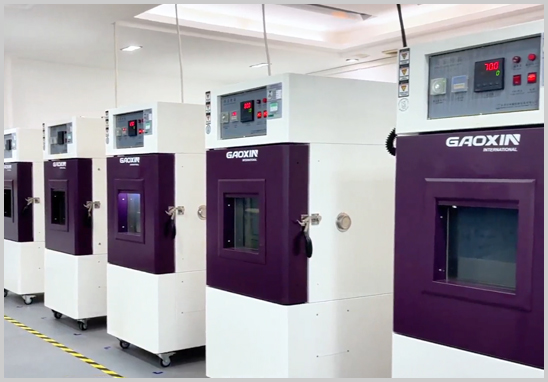

广东优科检测认证有限公司是具备CNAS资质的专业第三方汽车电子元器件AEC-Q检测机构，在电感器/变压器AEC-Q200鉴定领域，我们提供：

- AEC-Q200 Rev E Table 5全项检测能力，18项测试一站完成，无需多机构分包；

- 同时承接电感器、变压器、功率电感、共模电感、车载变压器等多类磁性元件的鉴定测试；

- THT（直插）和SMD（贴片）两种封装形式均可检测；

- 提供测试方案技术咨询，协助供应商理解Table 5要求、制定用户规范，以及正确编制鉴定数据包；

- CNAS认可报告，数据格式符合整车厂及Tier 1供应商审核常见要求。

常见问题解答（FAQ）

Q1：整车厂要求"AEC-Q200认证报告"，我们提供CNAS检测报告是否满足？

满足。整车厂所要求的"AEC-Q200认证报告"，实质是指符合AEC-Q200标准的应力鉴定测试报告。由于AEC本身不颁发证书，CNAS认可的第三方检测机构出具的、覆盖Table 5全项的检测报告，即为客户审核中可提交的鉴定数据支撑材料。建议在PPAP提交前向客户确认其对报告格式和测试机构资质的具体要求。

Q2：电感器和变压器是否适用同一套测试项目？

是的。AEC-Q200 Rev E Table 5将电感器和变压器统一归为磁性元件（Magnetics），共用同一套18项应力鉴定测试框架。但各项测试的具体条件（如高温存储温度、温度循环范围）需根据元器件的额定温度参数和用户规范设定，不同元器件之间可能有所差异。

Q3：整个鉴定测试周期大约需要多久？

通常为8～12周。其中高温存储（High Temperature Exposure，通常1000小时）和高温工作寿命（High Temperature Operating Life，通常1000小时）是耗时最长的单项测试，约占6～7周。建议供应商在产品开发验证（DVT）阶段提前安排送检，避免影响量产节点。

Q4：需要提供用户规范（User Specification）吗？如果没有怎么办？

AEC-Q200 Table 5中，第1项（应力前后电气测试）和第15项（电气特性测量）的验收标准均依赖用户规范。如供应商暂无单独编制的用户规范，可以元器件Datasheet中明确的电气参数范围作为替代依据，送检时与我方工程师协商确认。

Q5：已有其他机构出具的部分项目报告，是否可以组合使用？

需视客户要求而定。若客户明确要求由同一机构完成全项测试，则需重新送检。若客户接受分项报告组合，则需确保各报告均来自具备相应资质的实验室，且样品批次、规格型号一致。建议送检前先向客户确认。
