×
灼热丝试验是常见的阻燃检测项目，优科检测认证是具备IEC 60695-2系列及GB/T 5169系列标准CNAS检测资质的第三方阻燃检测机构，可提供电子电工产品及材料灼热丝试验服务。

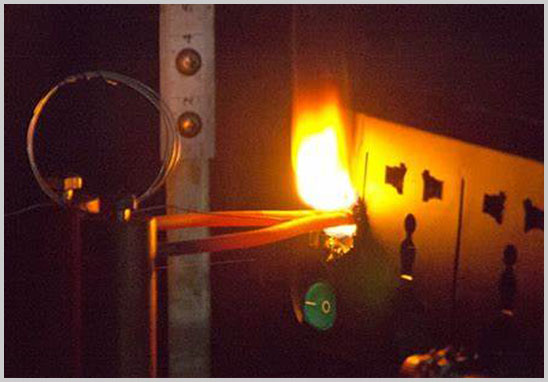

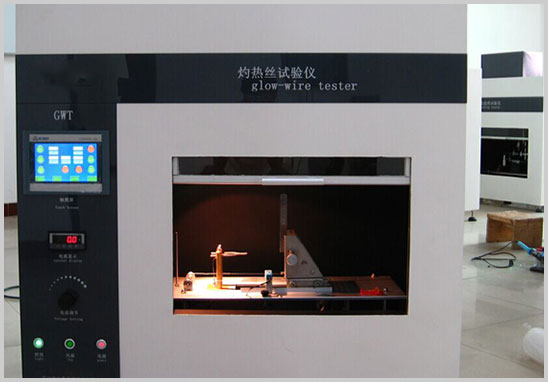

灼热丝试验是为了测试电子电器产品在工作的时候的稳定性。而灼热丝本身其实是一个固定规格的电阻丝环，试验时要用电加热到规定的温度，使灼热丝的顶端接触样品达到标准要求时间，再观察和测量其状态，测试范围取决于特定的试验程序。
成品的灼热丝可燃性试验方法 (GB/T5169.11-2017 IEC 60695-2-11:2014 )
材料的灼热丝可燃性试验方法 (GB/T 5169.12-2013 IEC 60695-2-12:2010 )
材料的灼热丝起燃性试验方法 (GB/T5169.13-2013 IEC 60695-2-13:2014)
1．可燃性指数GWFI
GWFI——glow-wire flammability index
一个规定厚度的试验样品在连续三次试验中的最高试验温度，应满足以下条件之一：
a) 在移开灼热丝后的30秒内试验样品的火焰或灼热熄灭，并且放置在试验样品下面的包装绢纸没有起燃；
b) 试验样品没有起燃。
注：GWFI指标主要是评估材料的自熄能力。
2．起燃性温度GWIT
GWIT——glow-wireignition temperature
比连续三次试验均不会引起规定厚度的试验样品起燃的灼热丝顶部最高温度高25K（900℃~960℃之间高30K）的温度。
注：GWIT指标主要是评估材料的难燃程度。
1．实验室对测试样品的要求为：试样样品应该有足够大的固定尺寸的平面部分，进行试验时受试平面保持在垂直位置。
2．试验样品可采用几种方式制成：压塑，注塑或浇注，或从板材等有足够大平面的成品部件上切割而成。
3．平面部分的尺寸应为：长：≥60mm，宽(夹具内侧)： ≥60mm
4．根据本试验的要求评定可燃性通常需要一组数量为10个的试验样品。
1. 灼热丝可燃性指数(GWFI)结果的评定
如果试验样品没有起燃或满足下面两个条件，则认为经受住了本试验
a) 如果试验样品的火焰或灼热线在移开灼热丝之后的30s内熄
b) 包装绢纸没有起燃
如果不满足上述两个或两个条件之一，则选一个较低的试验温度，用一个新试验样品重复试验。
如果同时满足上述两个条件，则在选一个较高的试验温度，用一个新试验样品重复试验。
应在试验样品满足了条件a)和b)的最高试验温度下再重复进行试验。
所要确定在GWFI是连续三次试验都满足条件a)和b)的最高试验温度。
2. 灼热丝起燃性温度(GWIT) 结果的评定
应确定施加灼热丝期间试验样品的起燃温度，将比连续三次试验均未引起试验样品起燃的灼热丝顶部最高温度高25K(900℃到960℃之间为30K)的试验温度记录为 GWIT 。
1. 向优科发起检测申请，填写申请表；
2. 根据申请样品情况，评估检测费用和周期；
3. 寄送样品到优科实验室；
4. 检测完成出具灼热丝试验报告，并将电子档发于用户确认；
5. 确认无误，出具纸质档检测报告给到客户，流程结束，报告支持网站查询，真实有效。
1. 品牌信赖：成立于2007年，中国CNAS、CMA认可检验的高新企业，国家级中小企业公共技术服务平台；
2. 多方认证：多个国内外机构认可，资质齐全，检测报告具有国际公信力；
3. 国际标准：实验室按照国际标准ISO/IEC17025规范建立运行，符合10多个国际国内标准规范；
4. 服务保障：高效一站式检测认证服务，实验方案齐全，众多国内外知名企业信赖。
如果您对我司的产品或服务有任何意见或者建议，您可以通过这个渠道给予我们反馈。您的留言我们会尽快回复！
扫码咨询
微信订阅号
