文章来源 : 广东优科检测 发表时间：2020-05-12 浏览数量：

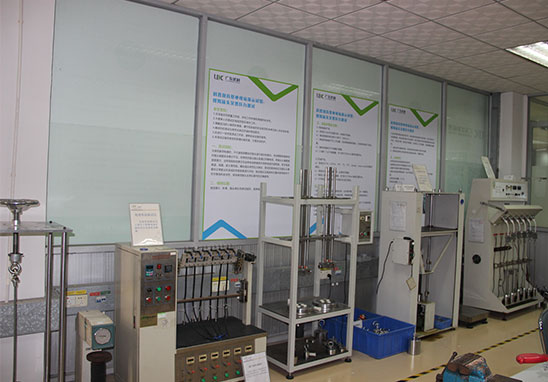

广东优科检测是获得CNAS和CMA资质认可的第三方检测机构，实验室具备插拔力测试资质和测试能力，可提供连接器、插头、插座等产品插拔力测试服务，并出具权威插拔力测试报告。
插拔力是连接器的重要机械性能与参数，其大小影响连接器使用的手感与其连接器内部设计的结构。插拔力测试是指测试将相互配合的公母两端电子连接器进行插入和拔出所需要的力量。该测试适用于连接器的插入力、拔出力、塑料保持力以及使用寿命等多种测试。
为了保证连接器适配后的可靠性和稳定性，依据EIA-364-13C(国际电气协会插拔力测试规范)特制定本标准，规定插入力不得大于额定值(确保使用者不至于很难插入适配头)，而拔出力不得小于额定值(防止在各种复杂场合松脱或掉落，造成设备连线中断及损坏)。
| 连接器类型 | 测试项目标准 | 测试条件 |
| USB系列 | 1. 连接器拔出力≥1.0Kg，焊线后注塑成品≥0.8Kg 2.连接器插入力≤3.5Kg | 测试头插拔次数≤10次 插拔速度为 12.7mm/分钟 |
| Mini-Din系列 | 1.连接器拔出力≥1.3Kg，焊线后注塑成品≥1.0Kg 2.连接器插入力≤3.5Kg | 测试头插拔次数≤10 次 插拔速度为 25.4mm/分钟 |
| S-ATA系列 | 1.连接器拔出力≥1.0Kg， 2.连接器插入力≤4.5Kg | 测试头插拔次数≤10 次 插拔速度为 25.4mm/分钟 |
| D-SUB系列-09P | 1.连接器拔出力≥1.5Kg 2.连接器插入力≤3.5Kg | 测试头插拔次数≤20 次 插拔速度为 25.4mm/分钟 |
| D-SUB系列-15P | 1.连接器拔出力≥2.0Kg 2.连接器插入力≤5.0Kg | 测试头插拔次数≤20 次 插拔速度为 25.4mm/分钟 |
| D-SUB系列-25P | 1.连接器拔出力≥2.5Kg 2.连接器插入力≤8.5Kg | 测试头插拔次数≤20 次 插拔速度为 25.4mm/分钟 |
| D-SUB系列-37P | 1.连接器拔出力≥3.0Kg 2.连接器插入力≤12.5Kg | 测试头插拔次数≤20 次 插拔速度为 25.4mm/分钟 |
| Housing系列-02P | 1.连接器拔出力≥0.5Kg 2.连接器插入力≤3.0Kg | 测试头插拔次数≤5 次 插拔速度为 12.7mm/分钟 |
| Housing系列-04P | 1.连接器拔出力≥0.5Kg 2.连接器插入力≤3.0Kg | 测试头插拔次数≤5 次 插拔速度为 12.7mm/分钟 |
| Housing系列-06P | 1.连接器拔出力≥0.5Kg 2.连接器插入力≤3.0Kg | 测试头插拔次数≤5 次 插拔速度为 12.7mm/分钟 |
| Housing系列-08P | 1.连接器拔出力≥0.7Kg 2.连接器插入力≤3.5Kg | 测试头插拔次数≤5 次 插拔速度为 12.7mm/分钟 |
| Housing系列-10P | 1.连接器拔出力≥0.7Kg 2.连接器插入力≤3.5Kg | 测试头插拔次数≤5 次 插拔速度为 12.7mm/分钟 |
| Housing系列-12P | 1.连接器拔出力≥1.0Kg 2.连接器插入力≤5.0Kg | 测试头插拔次数≤5 次 插拔速度为 12.7mm/分钟 |
| Housing系列-14P | 1.连接器拔出力≥1.0Kg 2.连接器插入力≤5.0Kg | 测试头插拔次数≤5 次 插拔速度为 12.7mm/分钟 |
| Housing系列-16P | 1.连接器拔出力≥1.0Kg 2.连接器插入力≤5.0Kg | 测试头插拔次数≤5 次 插拔速度为 12.7mm/分钟 |
| 187 端子系列 | 1.连接器拔出力≥1.5Kg 2.连接器插入力≤6.5Kg | 测试头插拔次数≤5 次 插拔速度为 12.7mm/分钟 |
| 250端子系列 | 1.连接器拔出力≥2.0Kg 2.连接器插入力≤8.0Kg | 测试头插拔次数≤5 次 插拔速度为 12.7mm/分钟 |
| IDC端子系列 | 1.连接器拔出力≥0.06g*Pin数 2.连接器插入力≤6.8Kg | 测试头插拔次数≤10 次 插拔速度为 12.7mm/分钟 |
1. 测试咨询；
2. 业务报价；
3. 填写测试委托单，提供产品资料；
4. 送样或寄样到广东优科检测；
5. 开案，执行测试；
6. 出具检测报告；
7. 寄送报告发票或完工结算单；
8. 退回样品或留样15天（逾期销毁）。
广东优科检测是专业的第三方插拔力测试机构，拥有丰富的插拔力测试的经验以及先进的技术，可出具权威插拔力测试报告，有需求的朋友欢迎联系广东优科检测工程师！
