电机、水泵中线圈的温升在不同环境温度下的判定方法

文章来源 : 广东优科检测 发表时间:2021-06-09

通常在电机、水泵的温升测试中,都需要考核其线圈的温升值。根据IEC/EN 60335-1标准要求,产品线圈的温升是通过电阻法来确定的,线圈温升的电阻法计算公式为:


Δt=R2-R1/R1*(k+t1)-(t2-t1)


公式中

Δt 为线圈温升值,单位是K

t1 为测试开始时的室温,单位是°C

t2 为测试结束时的室温,单位是°C

k 为线圈材料系数,对于铜线圈为234.5

R1 为t1下测得的线圈阻值,单位是Ω

R2 为t2下测得的线圈阻值,单位是Ω


根据上述公式,我们需要获得,测试开始时的室温下线圈测得的电阻值(R1),以及在测试结束时的室温下线圈测得的电阻值(R2),就可以使用公式计算出Δt。


然后,对照标准中的相应材料温升限值TL,就能判定线圈的温升是否符合要求。一般对于申请室温下使用的产品,我们的测试环境温度都是25°C,这样可以直接将 t1= t2=25°C代入公式进行运算。


除了常见室温下使用的产品,还有一些客户申请的产品会要求在指定的环境温度下使用,例如125°C。此时,产品的温升值该如何测量呢?

对于这些有使用环境温度要求的产品,我们将使用一些设备如烘箱,制造出对应的使用环境温度,把产品安放在该使用环境如125°C中,并获得测试开始与结束时的线圈阻值,通过公式,我们将t1= t2=125°C代入进行运算,也会得出Δt。


但需要特别注意的是,这个Δt是基于当前使用环境125°C得出的,不能直接对照标准IEC/EN 60335-1表3中的温升限值TL。


这个Δt是基于当前使用环境125°C得出的,不能直接对照标准IEC/EN 60335-1表3中的温升限值TL

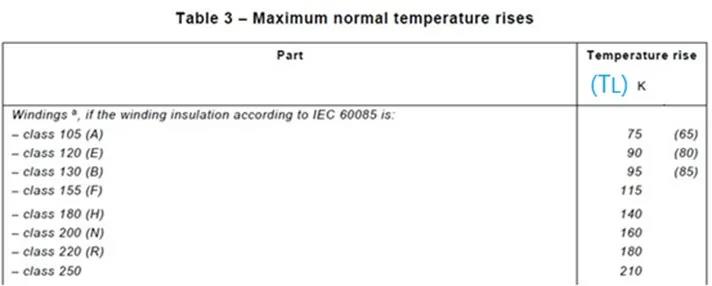

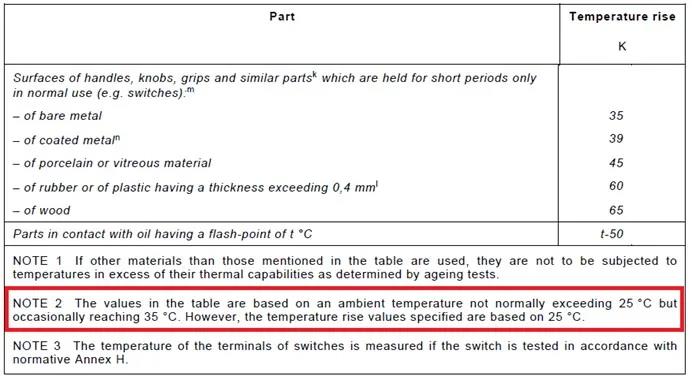

表3中的温升限值TL是按环境温度25°C为基础的(表3注2有解释),所以需要把温升限值TL扣减去环境温度偏差,即TL-(125-25),这个结果才是我们要用作判定的温升限值。


温升限值TL是按环境温度25°C为基础的(表3注2有解释),所以需要把温升限值TL扣减去环境温度偏差,即TL-(125-25)

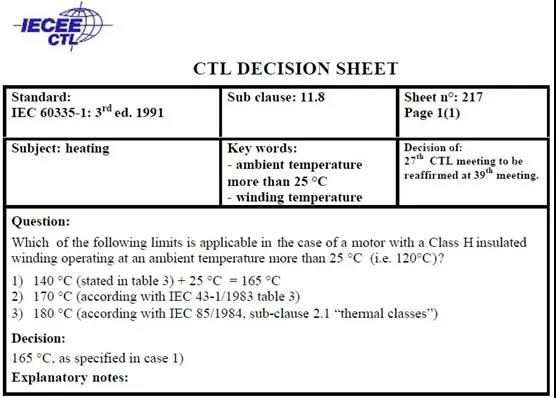

对于这个TL的解读,标准技术委员会CTL也有讨论结果,解释在不同环境温度下,线圈的耐温限值都是表3中的温升值加25°C,这是一个绝对值,表明线圈绝缘的耐受温度,不会因环境温度的变化而改变。


不同环境温度下,线圈的耐温限值都是表3中的温升值加25°C,这是一个绝对值,表明线圈绝缘的耐受温度,不会因环境温度的变化而改变


其实在运算中,我们也可以把125°C下测试结束时得到的R2,与25°C下测试开始时得到的R1,代入公式即R2-R1/R1*(k+25)-(25-25) <测试前后的环温不变> 进行运算,这样获得的Δt就是基于25°C的环境温度的,此时用于判定的温升限值TL就无需扣减去环境温度偏差了。
