AEC-Q200要做什么试验?

文章来源 : 广东优科检测 发表时间:2021-07-26

什么是AEC-Q200?

AEC为“Automotive Electronics Council(汽车电子委员会)”的简称,由大型汽车制造商和大型电子元件制造商组成,是针对汽车大公司和电子制造公司生产的车载用电子零件可靠性规格化的行业团体。AEC-Qxxx作为车载电子元件的规格标准已得到了广泛的应用,事实上已成为了行业标准,被广泛使用在欧美车载电子零件规格上。。


AEC-Q200是无源器件应力测试标准,是针对汽车上应用的被动元器件的产品标准。AEC-Q200定义了无源电子器件的低应力测试认证要求和参考测试条件。AEC-Q200的目的是制定有能够保证产品具备耐高温潮湿、耐热冲击及耐久性等高可靠性的规格标准。


AEC-Q200认证


哪些产品需要做AEC-Q200?

1. 石英振荡器

应用范围:胎压监测系统(TPMS)、导航、防锁死刹车系统(ABS)、安全气囊和接近感测器、车载多媒体、车用娱乐系统、备份摄影镜头。

2. 车用厚膜晶片电阻

应用范围:汽车冷暖系统、空气调节、资讯娱乐系统、自动导航、照明、车门及车窗遥控装置。

3. 车用夹层金属氧化物压敏电阻

应用范围:电机组件的浪涌保护、组件的浪涌吸收、半导体过压保护。

4. 耐低高温表面贴装固态模压片式钽电容器

应用范围:燃油质量传感器、变速器、节流阀、传动控制系统。

5. 电阻

SMD电阻、薄膜电阻、热敏电阻、压敏电阻、车用抗硫化电阻、车用精密薄膜晶片电阻阵列、可变电阻。

6. 电容

SMD电容、陶瓷电容、铝电解电容、薄膜电容、可变电容。

7. 电感

加固电感、电感器。

8. 其他

LED薄膜氧化铝陶瓷散热基板、超音波元件、过电流保护SMD、过温保护SMD、陶瓷共鸣器、车用PolyDiode半导体陶瓷电子保护元件、网路晶片、变压器、网路组件、EMI干扰抑制器、EMI干扰过滤器、自恢复保险丝。

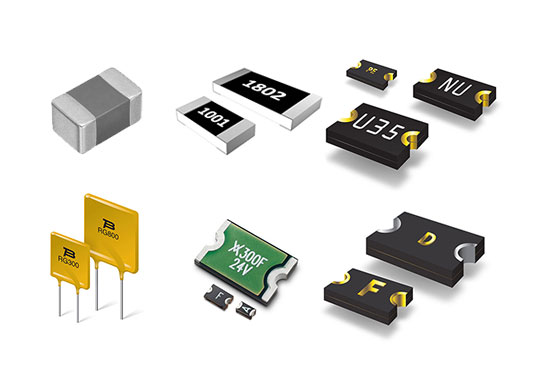

AEC-Q200认证产品


AEC-Q200试验项目

1. 应力测试前后电气测试

测试方法:SPEC;

附加要求:除了如下试验项目中有说明无需进行电气测试的,试验前后均需依据规格进行测试;

样品数:所有进行认证的产品。

2. 高温存储

测试方法:MIL-STD-202 Method108;

附加要求:在125℃温度下放置器件1000小时,不通电,试验结束后24±4小时进行电气测试;

样品数:77pcs。

3. 温度循环

测试方法:JESD22 Method JA-104;

附加要求:1000个循环(-40~125℃)每个温度的驻留时间30min,转换时间不超过1min。试验结束后24±4小时内进行电气测试;

样品数:77pcs。

4. 湿度存储

测试方法:MIL-STD-202 Method103;

附加要求:在温度85℃,湿度85%的条件下放置1000小时,不通电。试验结束后24+-4小时进行电气测试。

样品数:77pcs。

5. 工作寿命

测试方法:MIL-PRF-27;

附加要求:125℃,1000小时;器件需通电工作;125℃包括器件本体因通电产生的温度;试验结束后24+-4小时进行电气测试;

样品数:77pcs。

6. 外观

测试方法:MIL-STD-883 Method2009;

附加要求:检查器件结构,标识和工艺质量;不要求电气测试;

样品数:所有提交认证的产品。

7. 尺寸

测试方法:JESD22 Method JB-100;

附加要求:按器件详细规格验证物理尺寸,不要求电气测试;

样品数:30pcs。

8. 端子强度(引脚)

测试方法:MIL-STD-202 Method211;

附加要求:条件:A(910g),C(1.13kg),E(1.45kg-mm);

样品数:30pcs。

9. 耐溶剂性

测试方法:MIL-STD-202 Method215;

附加要求:注意:添加液体洗涤剂-OKEM清洗剂或其它等同溶剂。不可使用禁用溶剂;

样品数:5pcs。

10. 机械冲击

测试方法:MIL-STD-202 Method 213;

样品数:30pcs。

11. 振动

测试方法:MIL-STD-202 Method 204;

附加要求:5g,20min,频率10~20000Hz,XYZ三方向每方向12个循环。器件焊接在203mm*127mm*0.8mm的PCB上,一侧长边安置7个固定点,另外2个固定点位于对角位置,器件距离固定点50mm以内;

样品数:30pcs。

12. 抗焊接热

测试方法:MIL-STD-202 Method210;

附加要求:条件B,样品不进行预热。注意:单一波峰焊-表贴元件按照程序2;插针产品按照程序1进行焊接,浸入器件本体1.5mm的深度;

样品数:30pcs。

13. 静电放电

测试方法:AEC-Q200-002或ISO/DIS 10605;

样品数:15pcs。


以上就是关于AEC-Q200要做什么试验的介绍,广东优科检测是具备AEC-Q200全项CNAS检测资质的第三方检测机构,可提供电容器、电感器、压敏电阻、热敏电阻、变压器等汽车被动元件AEC-Q200认证测试服务。
