IP防水测试哪里可以做?

文章来源 : 广东优科检测 发表时间:2021-07-23

广东优科检测是获得CNAS和CMA资质认可的第三方环境可靠性检测机构,实验室具备IP防水测试资质和测试能力,可提供电子电工产品IP防水测试服务,并可出具第三方CNAS检测报告。

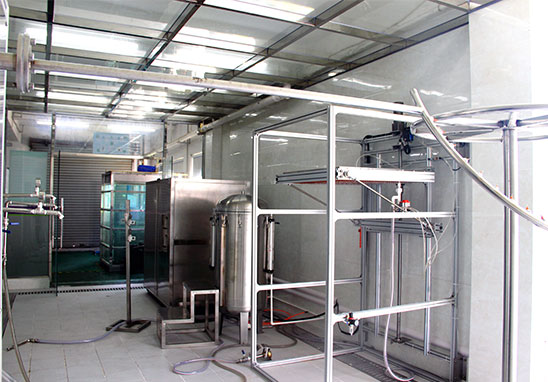

IP防水测试实验室


什么是IP防水测试?

IP等级是Ingress Protection(进入防护)的英文 缩写。由国际电工协会IEC(International Electro Technical Commission)起草。


IP等级是针对电气设备外壳对异物侵入的防护等级,是电气设备安全防护的重要指标,提供了一个以电气设备和包装的防尘、防水和防碰撞程度来对产品进行分类的方法。


电气设备的使用环境复杂多变,为了保护产品内部的薄弱部分,保证功能正常运作,产品通常会通过设计外壳及密封,以阻止外界异物侵入到内部。这里的异物通常指灰尘或水,而评估这种防护能力的测试通常被称为产品IP等级测试。评估防水能力的测试就叫IP防水测试。


IP防水测试标准

GB/T 4208-2017 外壳防护等级(IP代码)

IEC 60529-2013 外壳防护等级(国际防护等级代码)


IP防水测试目的

1. 对人体触及外壳内的危险部件的防护;

2. 对固体异物进入外壳设备的防护;

3. 对水进入外壳内对设备造成有害影响的防护;

4. 防护等级的标识。

值得注意的是对不同的产品不同环境的防护需求不同,一个产品的外壳防护必须与产品的实际使用环境相适应。


IP防水测试资质


IP防水测试方法

1. IPX1防水测试

方法名称:垂直滴水试验

试验设备:滴水试验装置及其试验方法

试样放置:按试样正常工作位置摆放在以1r/min的旋转样品台上,样品顶部至滴水口的距离不大于200mm

试验条件:滴水量为1.0+0.5mm/min,试验持续10min。


2. IPX2防水测试

方法名称:倾斜15°滴水试验

试验设备:滴水试验装置及其试验方法

试样放置:使试样的一个与垂线成15°角,样品顶部至滴水口的距离不大于200mm,每试完一个面后,换另一个面,共四次。

试验条件:滴水量为3.0+0.5mm/min,试验持续4×2.5min 共10min。


3. IPX3防水测试

方法名称:淋雨试验

a.摆管式淋水试验

试验设备:摆管式淋水溅水试验

试样放置:选择适当半径的摆管,使样品台面高度处于摆管直径位置上,将试样放在样台上,使其顶部到样品喷水口的距离不大于200mm ,样品台不旋转。

试验条件:水流量按摆管的喷水孔数计算,每孔为0.07 L/min 。淋水时,摆管中点两边各60°弧段内的喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动60°,共120°。每次摆动(2×120°) 约4s 。

试验压力:400kPa  ; 试验时间:连续淋水10min;试验5min后样品旋转90°。

b. 喷头式淋水试验

试验设备:手持式淋水溅水试验装置,

试样放置:使试验顶部到手持喷头喷水口的平行距离在300mm至500mm 之间

试验条件:试验时应安装带平衡重物的挡板,水流量为10L/min

试验时间:按被检样品外壳表面积计算,每平方米为1min(不包括安装面积),最少5 min 。


4. IPX4防水测试

方法名称:溅水试验;

a.摆管式溅水试验

试验设备和试样放置:选择适当半径的摆管,使样品台面高度处于摆管直径位置上,将试样放在样台上,使其顶部到样品喷水口的距离不大于200mm ,样品台不旋转。

试验条件: 水流量按摆管的喷水孔数计算,每孔为0.07L/min ;喷水面积为摆管中点两边各90°弧段内喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动180°,共约360°。每次摆动(2×360°) 约12s 。

试验时间:与上述第(3)条IPX3 之a 款均相同 (即10 min) 。

b.喷头式溅水试验

试验设备:手持式淋水溅水试验装置,

试样放置:设备上安装带平衡重物的挡板应拆去,使试验顶部到手持喷头喷水口的平行距离在300mm 至500mm 之间。

试验条件:试验时应安装带平衡重物的挡板,水流量为10L/min 。

试验时间:即按被检样品外壳表面积计算,每平方米为1min(不包括安装面积)最少5min 。


5. IPX4K防水测试

试验名称:加压摆管淋雨试验

试验设备:摆管式淋雨试验

试样放置:选择适当半径的摆管,使样品台面高度处于摆管直径位置上,将试样放在样台上,使其顶部到样品喷水口的距离不大于200mm ,样品台不旋转。

试验条件:水流量按摆管的喷水孔数计算,每孔为0.6±0.5 L/min 。喷水面积为摆管中点两边各90°弧段内喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动180°,共约360°。每次摆动(2×360°) 约12s 。

试验压力:400kPa

试验时间:试验5min后样品旋转90°

注:喷淋管有121个直径为0.5mm的孔;

-- 中心1个孔

-- 核心区2层(每层12个孔,30度分布)

-- 外圈4圈(每圈24孔,15度分布);

-- 可移动的罩盖。

喷淋管应用铜锌合金(黄铜)制成。


6. IPX5防水测试

方法名称:喷水试验

试验设备:喷嘴的喷水口内径为6.3mm

试验条件:使试验样品至喷水口相距为2.5~3m,水流量为12.5L/min(750L/h);

试验时间:按被检样品外壳表面积计算,每平方米为1min(不包括安装面积)最少3min 。


7. IPX6防水测试

方法名称:强烈喷水试验;

试验设备:喷嘴的喷水口内径为12.5mm ;

试验条件:使试验样品至喷水口相距为2.5~3m,水流量为100L/min(6000L/h);

试验时间:按被检样品外壳表面积计算,每平方米为1min(不包括安装面积)最少3min 。

D=6.3mm防水防护等级5和6K;

D=12.5mm防水防护等级6。


8. IPX7防水测试

方法名称:短时浸水试验;

试验设备:浸水箱。

试验条件:其尺寸应使试样放进浸水箱后,样品底部到水面的距离至少为1m 。试样顶部到水面距离至少为0.15m。试验时间:30min 。


9. IPX8防水测试

方法名称:持续潜水试验;

试验设备试验条件和试验时间:由供需(买卖)双方商定,其严酷程度应比IPX7高。


IP防水测试机构


IP防水测试报告办理流程

1. 先联系广东优科检测业务人员;

2. 确认产品IP防水测试条件和标准;

3. 确认可以测试后,客户需要填写申请表,签订报价合同;

4. 客户邮寄样品,付款;

5. 实验室收到样品进行测试;

6. 测试完成,出具正式CNAS检测报告。


以上就是关于IP防水测试哪里可以做的介绍,如果您有电子电工产品需要做IP防水测试、防尘测试等环境可靠性测试,欢迎联系广东优科检测工程师!
