变压器AEC-Q200认证哪里可以做?

文章来源 : 广东优科检测 发表时间:2021-08-04

广东优科检测是获得CNAS和CMA资质认可的AEC-Q200认证机构,实验室具备AEC-Q200全项检测资质和检测能力,可提供车用变压器AEC-Q200认证服务,并出具权威认可的AEC-Q200证书

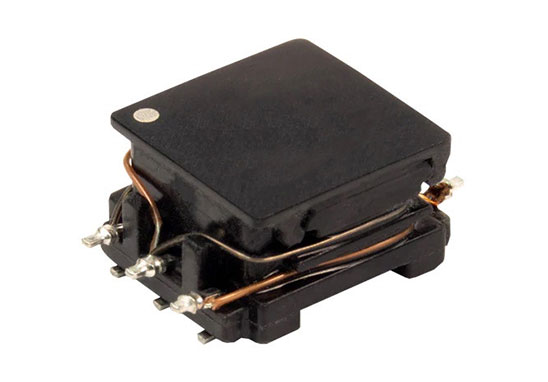

变压器AEC-Q200认证


变压器AEC-Q200认证的必要性

21世纪的到来,汽车和新能源产业是我们每个人生活都离不开的产业。汽车的质量和品质是每个购车者所关注的问题,其中汽车上所用的变压器就是其中很关键的一个部件。由于汽车运行环境的恶劣、振动大、温度高等特殊要求,对磁性元件产品品质要求就显得特别严格。


目前汽车产业中制定零件资格及品质系统标准的权威机构就是AEC(汽车电子委员会 ),AEC-Q200是针对于汽车上应用的被动元件设计的测试标准,其定义了无源电子器件的低应力测试认证要求和参考测试条件,其规范了被动零件所必须达成的产品品质与可靠度。因此变压器厂家要想进入车用市场,其产品必须通过AEC-Q200认证。

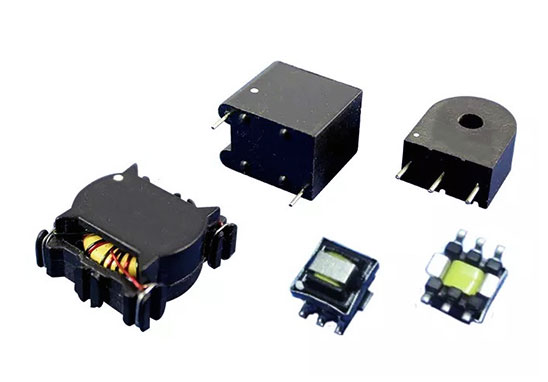

变压器AEC-Q200认证


变压器AEC-Q200认证测试项目及要求

No.测试项目测试方法附加要求
1

Pre-and Post-Stress Electrical Test

应力测试前后电气测试

UserSpec.用户规格需在25±5°C进行测试,除了适用的应力测试标准和表2中的附加要求指定之外。
3

High Temperature Exposure Storage

高温存储

MIL-STD-202    Method 108不通电,在大额定温度下放置器件1000小时。试验结束后24±4小时内进行测试。
4

Temperature Cycling

温度循环

JES D22    Method JA-1041000个循环(-55°C到+125°C);试验结束后24±4小时内进行测试。 每个温度的停留时间不超过30分钟,转换时间不超过1分钟。
7

BiasedHumidity

偏高湿度

MIL-STD-202    Method103在温度85°C,湿度85%的条件下放置1000小时。结束后24±4小时内进行测试。
8

OperationalLife

工作寿命

MIL-STD-202Method108条件D(1000h)稳定状态TA=125°, 试验结束后24±4小时内进行测试,在大额定温度和额定电压下放置器件。
9

External Visual

外观

MIL-STD-883 Method 2009检查器件结构,标识和工艺质量,不要求电气测试。
10

Physical Dimension

尺寸

JESD22MethodJB-100按适用的器件规格验证物理尺寸。注意:用户和供应商规格,不要求电气测试。
11

Terminal Strength (Leaded)

端子强度(引脚)

MIL-STD-202 Method-211只进行引脚和引脚牢固性测试。条件A(910 g), C (1.13 kg), E    (1.45 kg-mm)
12

Resistance to Solvents

溶剂抵抗

MIL-STD-202    Method 215注意:适用于被标识和/或涂层的器件。增加水洗清洗剂-OKEM清洗剂(6%浓度的Oakite清洗剂(表面活性剂及碱的混合物,包括苛性钠、硅酸盐及磷酸盐))或其它相同的溶剂。
13

Mechanical Shock

机械冲击

MIL-STD-202    Method 213XYZ三个方向冲击,半正弦脉冲,持续时间0.5ms,峰值加速度1500g,
14

Vibration

振动

MIL-STD-202Method204测试频率从10-2000赫兹,5g/s的力20分钟,三个方向每个方向12个循环。
15

Resistance to SolderingHeat

抗焊接热

MIL-STD-202Method210条件B,样品不进行预热。对于引脚器件浸入器件本体的1.5mm的深度,对于表面贴装元件为0.75mm。
17

ESD

静电放电

AEC-Q200-002    Or ISO/DIS10605/
18

Solderability

可焊性

J-STD-002用于引脚和表面贴装元件,不需要电气测试,放大50倍。 引脚产品方法A    @ 235℃ 表面贴装元件 方法B 4小时@155℃ 干热@235℃  方法B@215℃
19

Electrical   Characterization

电气特性

UserSpec.用户规格按批次和样品数量要求进行参数试验,总结列出室温下及低,高工作温度下器件的小值,大值,平均值和标准偏差。至少要测量低温度/室温/高温度下的参数CP,DF,IR。见参数表格中的建议。
20

Flammability

可燃性

UL-94V-0 或 V-1 可接受
21

Board Flex

板弯曲

AEC-Q200-005只适用于MLCC,至少60秒的支撑时间
22

TerminalStrength(SMD)

端子强度(表面贴装元件)

AEC-Q200-006施加平行于瓷体的推力(17.7N/1.8Kg),端头不脱落、瓷体无损伤不断裂


变压器AEC-Q200认证测试样品数量要求

高温储存、高温工作寿命、温度循环、湿度抵抗、偏高湿度:77个;

热冲击:30个;

认证测试数量注意事项:AEC-Q200测试为破坏性测试,元件不可重新用于其他认证测试或是生产。


变压器AEC-Q200认证


变压器AEC-Q200认证需提供资料

1. 产品总装图、尺寸图、产品说明书等;

2. 电参数表;

3. 关键原材料清单;

4. 同一申请单元内各个型号产品之间的差异说明。


变压器AEC-Q200认证办理流程

1. 项目确定:确认产品AECQ200认证测试项目、费用与时间、样品数量等;

2. 资料准备:根据AEC-Q200标准测试的要求,企业准备好所需的各项资料或文件;

3. 送样测试:企业将样品寄送至广东优科检测实验室进行产品测试;

4. 签发证书:产品检测结果符合标准要求,正式签发证书。
