热保护器国标检测_GB/T14536.10测试

文章来源 : 广东优科检测 发表时间:2021-08-16

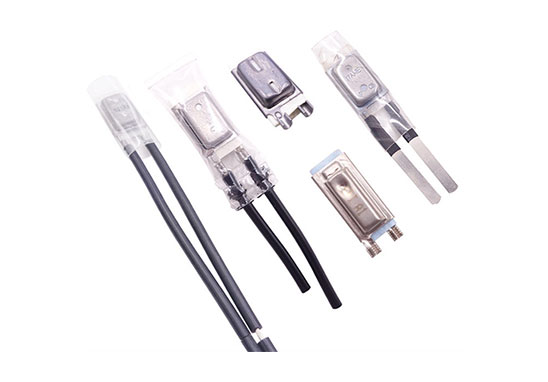

什么是热保护器?

热保护器是一种单刀单掷开关。通常其动作温度范围为40°C-145°C,热保护器具有超小体积、感温速度快、动作灵敏、安全可靠、交直流特性好、寿命长等特点,产品广泛应用于镍氢、镍铬、锂离子、锂聚合物等可充电电池组、电动工具、吸尘器、电加热器具(电热毯、电磁炉、直发器、电加热棒等)、分马力电机、水泵、镇流器、变压器、开关电源等产品。


热保护器GB/T14536.10国标检测


GB/T 14536.10标准适用范围

GB/T 14536.10标准适用于额定电压不超690V,额定电流不超过63A的家用和类似用途的电器设备中使用的电自动温度敏感控制器,或与其连用的电自动温度敏感控制器,这些控制器是用在加热、空调及其类似用途的电自动控制器,其所控制的电器设备可以是使用电、燃气、油、固体燃料、太阳能或它们的组合能源。


热保护器的每一种脱跳温度都需要经过严格检查,以保证双金属片的快速脱跳性能,在出厂前都需要经过温度校准和质量测试,使产品性能持久不变,热保护器国标检测依据GB/T 14536.10标准。

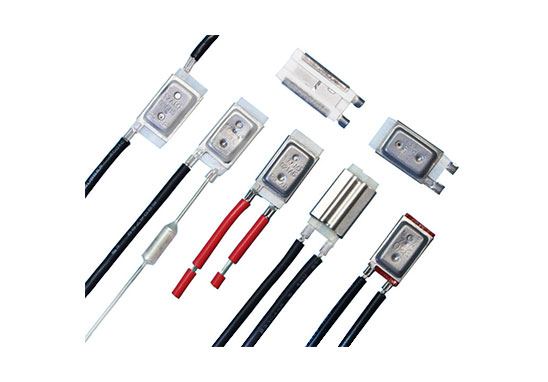

热保护器GB/T14536.10国标检测


热保护器GB/T14536.10测试项目及要求

1. 电气强度 Dielectric strength

产品在分断状态时触点之间应能承受AC500V,历时1min而无击穿闪络现象;

产品引线(端子)与外壳之间能承受AC1500V,历时1min而无击穿闪络现象。


2. 绝缘电阻 Insulation resistance

在正常条件下,引线(端子)与外壳之间的绝缘电阻在100MΩ以上;

热分断后的触点之间的绝缘电阻在2MΩ以上。


3. 接触电阻 Contact resistance

产品初始接触电阻应小于50mΩ。


4. 引线(端子)拉力测试 Pull endure testing of leads with terminal

产品的两引线(端子)应能承受30N的静拉力并保持1分钟,而不断裂或松动。


5. 耐低温试验 Low temperature endurance test

产品在-40°C的恒温箱中放置2小时,取出放置2小时后测温,产品的额定动作温度和复位温度值应在标称允差内。


6. 耐高温试验 High temperature endurance test

产品在比最大工作温度高30°C的恒温箱中放置16小时,取出放置2小时后测温, 产品的额定动作温度和复位温度值应在标称允差内。


7. 耐潮湿试验 Moisture endurance test

产品在40°C±3°C、相对湿度90%~95%的恒温箱中放置48小时,端子与外罩之间的绝缘电阻在10MΩ以上。


8. 跌落试验 Drop test

将产品从700mm的高度,自由跌落在水泥平面或其它坚固的水平面上,产品的温度性能不应超过初始值的±5°C或±5%°C(两者值取最大值)。


9. 耐久性 Durability

产品在额定电压、电流条件下,外加热源使其动作6,000次后,保护器应能正常通断。


10. 温度检测 Temperature test

温度检测用热空气检测法,动作温度检测的升温速率应控制为1°C/1min;用指示灯显示通断状态,通过产品的电流不得超过0.1A。


热保护器GB/T14536.10国标检测机构


热保护器GB/T14536.10测试报告

1. 业务咨询:申请人提供产品资料、图片及测试要求给我司;

2. 工程报价:根据申请人提供的资料,工程师作出评估,确定须测试的项目,并向申请方口头报价;

3. 提供资料:申请方接受口头报价后,测试样品提交到我司;

4. 支付款项:收到样品后向申请方发出书面报价,申请方根据书面报价安排付款;

5. 样品测试:依照所适用的标准或客户要求进行产品测试;

6. 出具报告:测试完成实验室出具第三方CNAS测试报告,结案。


广东优科检测是获得CNAS和CMA资质认可、CQC委托检测实验室授权的第三方检测机构,实验室具备GB/T14536.10标准检测资质和检测能力,可提供热保护器GB/T14536.10国标检测CQC认证及技术咨询服务。
