功率电感器AEC-Q200认证测试哪些项目?需要多少费用?

文章来源 : 广东优科检测 发表时间:2021-09-28

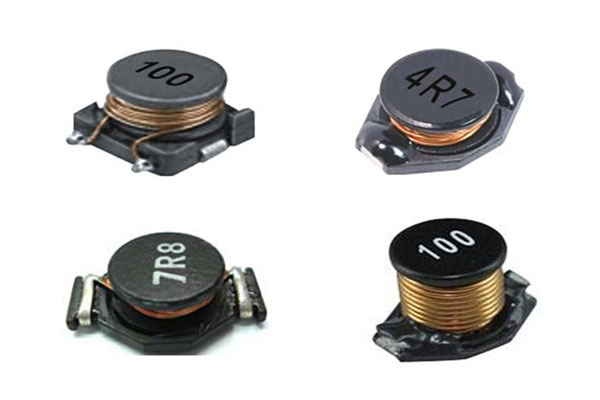

功率电感器AEC-Q200认证


功率电感器AEC-Q200认证的必要性

功率电感器广泛应用于动力总成、发动机控制、变速器控制、LED 驱动器、ABS 制动系统、EPS、雷达系统和摄像头控制系统等汽车电子领域。汽车级应用对于产品的可靠性要求非常高,AEC-Q200认证提供了汽车和高可靠性工业应用所需的性能和可靠性水平。


目前多数汽车厂商使用的零部件都要求具备AEC认证,AEC认证是国际通用的车规元器件产品验证标准,通过AEC认证意味着产品能够应用于汽车上,因此功率电感器AEC-Q200认证非常有必要。


车规级功率电感器的应用要求

车规级功率电感器是磁屏蔽的,它们具有低直流电阻并具有最大 4.4A 的高饱和电流。耐高温,工作温度范围为-40至+125°C,环境温度最高85°C,最高温升40°C,可满足155℃的工作温度℃。

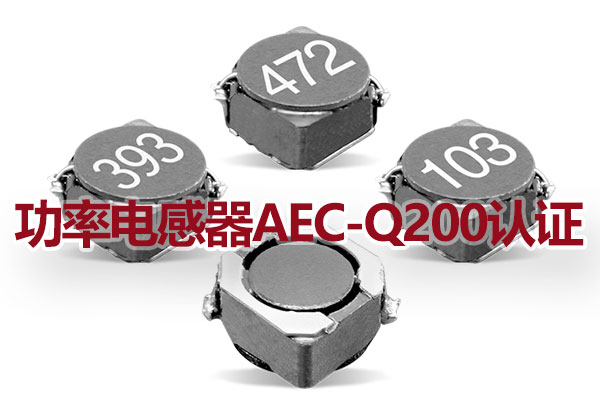

功率电感器AEC-Q200认证


功率电感器AEC-Q200认证测试项目

AEC-Q200是车规级被动元器件的可靠性验证标准,不同的产品需要通过的AEC-Q200的可靠性测试项目也不同,下面为功率电感器AEC-Q200认证测试项目及附加要求。


1. 应力测试前后电气测试

试验方法:UserSpec. 用户规范

附加要求:需要在25±5°C的温度下进行测试,除了适用的应力测试标准和表2中规定的附加要求外。


2. 高温存储

测试方法:MIL-STD-202 Method 108

附加要求:将器件置于最高额定温度下1000小时不通电。其他试验应在该试验结束后24±4小时内进行。


3. 温度循环

测试方法:JES D22 Method JA-104

附加要求:1000次循环(-55°C至+125°C);试验结束后24±4小时内进行其他试验。各温度的停留时间不超过30分钟,转换时间不超过1分钟。


4. 偏高湿度

测试方法:MIL-STD-202 Method 103

附加要求:在85°C的温度和85%的湿度下放置1000小时。试验结束后24±4小时内进行其他测试。


5. 工作寿命

测试方法:MIL-STD-202 Method 108

附加要求:在稳定状态下的条件D(1000h),TA=125°,在试验结束后24±4小时内进行试验,并将器件置于最大的额定温度和额定电压下。


6. 外观

测试方法:MIL-STD-883 Method 2009

附加要求:检查器件结构、标记和工艺质量,无需进行电气试验。


7. 尺寸

测试方法:JESD22 Method JB-100

附加要求:根据适用的器件规范验证物理尺寸。注:用户和供应商规范不要求进行电气测试。


8. 端子强度(引脚)

测试方法:MIL-STD-202 Method 211

附加要求:仅执行引脚和引脚牢固性测试。条件A(910g)、C(1.13kg)、E(1.45kg-mm)。


9. 溶剂抵抗

测试方法:MIL-STD-202 Method 215

附加要求:适用于有标记和/或涂层的器件。添加水洗清洗剂OKEM清洗剂(6%浓度的Oakite清洗剂(表面活性剂和碱的混合物,包括烧碱、硅酸盐和磷酸盐))或其他相同溶剂。


10. 机械冲击

测试方法:MIL-STD-202 Method 213

附加要求:半正弦脉冲,XYZ三个方向的冲击,持续时间0.5ms,峰值加速度1500g。


11. 振动

测试方法:MIL-STD-202 Method 204

附加要求:试验频率范围为10-2000 Hz,力为5g/s,持续20分钟,三个方向各12个循环。


12. 耐焊接热

测试方法:MIL-STD-202 Method 210

附加要求:条件B,样品未预热。引脚器件浸入器件主体的深度为1.5mm,表面贴装元件的深度为0.75mm。

13. ESD静电放电

测试方法:AEC-Q200-002 Or ISO/DIS10605


14. 可焊性

测试方法:J-STD-002

附加要求:用于引脚和表面贴装元件,无需电气测试,放大50倍。引脚产品方法A @ 235℃ 表面贴装元件 方法B 4小时@155℃ 干热@235℃。


15. 电气特性

测试方法:UserSpec.用户规格

附加要求:根据批次和样品数量的要求进行参数测试,总结并列出器件在室温和低、高工作温度下的小值、大值、平均值和标准偏差。至少要测量低温/室温/高温下的参数CP、DF、IR。请参阅参数表中的建议。


16. 可燃性

测试方法:UL-94

附加要求:V-0或V-1可接受。


17. 板弯曲

测试方法:AEC-Q200-005

附加要求:仅适用于MLCC,支撑时间至少为60秒。


18. 端子强度(SMD)

测试方法:AEC-Q200-006

附加要求:平行于瓷体施加推力(17.7N/1.8Kg),端头不会脱落,瓷体不会损坏或断裂。


功率电感器AEC-Q200认证机构


功率电感器AEC-Q200认证需要多少费用?

大家问的功率电感器AEC-Q200认证费用通常就是指第三方检测机构的测试费用,评估功率电感器AEC-Q200认证费用,需要客户提供详细的规格书,依据AEC-Q200标准进行标准解读,并不是所有AEC-Q200项目都需要测试,确认好试验项目后,根据试验项目进行报价。AEC-Q200测试包含很多长时间的环境可靠性试验,正常情况下认证周期需要2-3个月。
