AEC-Q200石英晶振测试项目介绍

文章来源 : 广东优科检测 发表时间:2021-11-23

随着数字化的信息技术快速发展,使得许多车载设备倾向于多功能化,同时汽车功能安全性却尤为重要。为了适应汽车工作环境的特殊要求,需要石英晶振满足被动元器件应力测试认证规范的相关要求,即AEC-Q200标准。

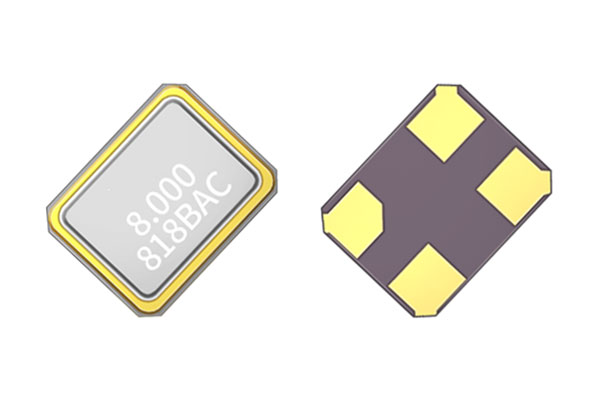

AEC-Q200石英晶振测试

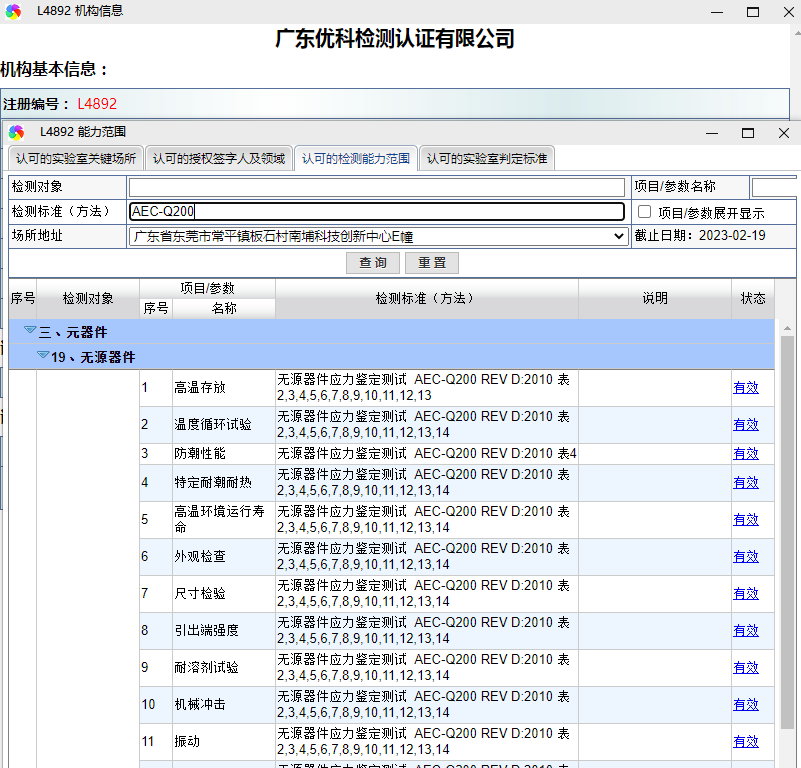

广东优科检测是具备AEC-Q200标准CNAS全项检测资质和检测能力的第三方检测机构,可提供AEC-Q200石英晶振测试服务,接下来为大家介绍AEC-Q200石英晶振测试项目





AEC-Q200石英晶振测试项目

AEC-Q200石英晶振测试依据AEC-Q200 REV D标准Table 11表,需通过表内所有测试项目且零失败,才能宣称符合AEC-Q200的要求。


1. Pre- and PostStress Electrical Test 预应力和后应力电气测试

测试方法:用户规格书

附加要求:除非适用的应力参考和表 11 中的附加要求中规定,否则都需要做这个测试。


2. High Temperature Exposure (Storage) 高温存储测试

测试方法:MIL-STD-202 Method 108

附加要求:1000 小时。 在额定工作温度下(例如 85°C 的零件可以在 85°C 下储存 1000 小时。125°C 也是如此)。 不需要通电。

在测试结束后 24±4 小时进行测量。


3. Temperature Cycling 温度循环测试

测试方法:JESD22 Method JA-104

附加要求:1000 次循环(-40°C 至 125°C)

注意:如果 85°C 部分,则 1000 次循环将处于该温度额定值。

在测试结束后 24±4 小时进行测量。

每个极端温度下的最长停留时间为 30 分钟。 1分钟最大过渡时间。


4. Biased Humidity 湿度偏置测试

测试方法:MIL-STD-202 Method 103

附加要求:1000 小时 85°C/85%RH。 额定 VDD 施加 1 MΩ 和逆变器并联,每个晶体支腿和 GND 之间的 2X 晶体 CL 电容器。

在测试结束后 24±4 小时进行测量。


5. Operational Life 工作寿命

测试方法:MIL-STD-202 Method 108

附加要求:1000 小时 @ 125°C。 如果 85C 部分将在该温度下进行测试。 额定 VDD 施加 1 MΩ 和逆变器并联,每个晶体支腿和 GND 之间的 2X 晶体 CL 电容器。

在测试结束后 24±4 小时进行测量。


6. External Visual 外观检查

测试方法:MIL-STD-883 Method 2009

附加要求:检查设备结构、标记和工艺。 不需要电气测试。


7. Physical Dimension 物理尺寸

测试方法:JESD22 Method JB-100

附加要求:根据适用的设备详细规范验证物理尺寸。

注意:用户和供应商规范。 不需要电气测试。


8. Terminal Strength (Leaded) 引出端强度(引脚)

测试方法:MIL-STD-202 Method 211

附加要求:仅测试引线设备引线完整性。 条件:A(227g),C(227g)。


9. Resistance to Solvents 耐溶剂性试验

测试方法:MIL-STD-202 Method 215

附加要求:添加水性洗涤化学品 - OKEM clean 或等效物。 不要使用禁用的溶剂。


10. Mechanical Shock 机械冲击

测试方法:MIL-STD-202 Method 213

附加要求:Method 213 的图 1。条件 C

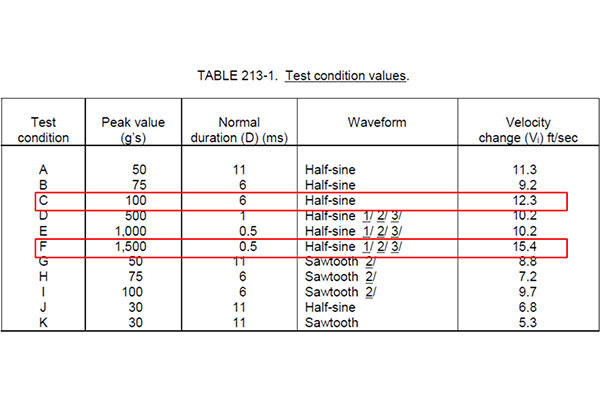

AEC-Q200机械冲击测试条件


11. Vibration 振动

测试方法:MIL-STD-202 Method 204

附加要求:5g持续20分钟,3个方向各12个周期。

注:使用8"X5" PCB,.031”厚,在一个长边上有7个固定点,在相对侧的拐角处有2个固定点。从任何固定点安装在2”以内的零件。从10-2000赫兹进行测试。


12. Resistance to Soldering Heat 耐焊接热

测试方法:MIL-STD-202 Method 210

附加要求:条件 B 样品没有预热。

注意:单波峰焊 - 步骤 1 中的焊锡距离器件主体 1.5 毫米以内,用于带引线。 除 230°C 外,程序 1 仅浸入水平以覆盖 SMD 的端子。


13. Solderability 可焊性

测试方法:J-STD-002

附加要求:适用于引线式和 SMD。 不需要电气测试。

放大倍数 50 X。

条件:

插件:方法 A @ 235°C,类别 3。

贴片:

a) 方法 B,4 小时 @ 155°C 干热 @ 235°C

b) 方法 B @ 215°C 类别 3。

c) 方法 D 类别 3 @ 260°C。


14. Electrical Characterization 电气特性

测试方法:用户规格书

附加要求:对每批和样本大小要求进行参数测试,汇总显示室温下的最小、最大、平均和标准偏差以及最小和最大工作温度。


15. Flammability 易燃性

测试方法:UL-94

附加要求:V-0或V-1可接受。


16. Board Flex 板弯曲

测试方法:AEC-Q200-005

附加要求:支撑时间至少为60秒。


17. Terminal Strength (SMD) 端子强度(表面贴装元件)

测试方法:AEC-Q200-006


注意:预应力电气测试也可作为电气特性。需要在 250 和 500 小时进行 1000 小时测试的间隔测量。

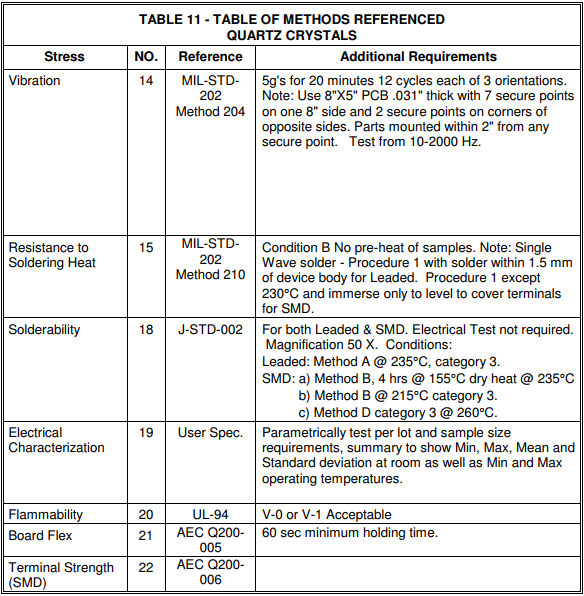

AEC-Q200石英晶振测试TABLE11

AEC-Q200石英晶振测试TABLE11


AEC-Q200石英晶振测试样品要求

AEC-Q200石英晶振测试总计需求样品量至少586PCS。如是SMD组件减少引脚拉力测试30PCS,则需提供556PCS;部分测试还需模拟产品焊接在PCB上的状态。考虑到多种焊接方式,每种条件最好多加15PCS样品进行测试。

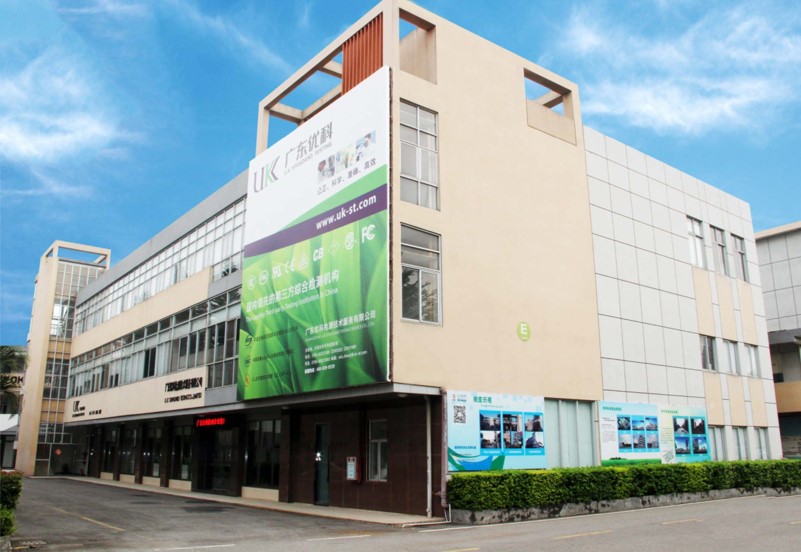

AEC-Q200石英晶振测试机构


以上就是关于AEC-Q200石英晶振测试项目的介绍,想了解更多石英晶振AEC-Q200认证测试方面的信息,请联系广东优科检测工程师!
