防尘防水IP67或IP68等级代表什么?IP等级测试方法?

文章来源 : 广东优科检测 发表时间:2021-11-22

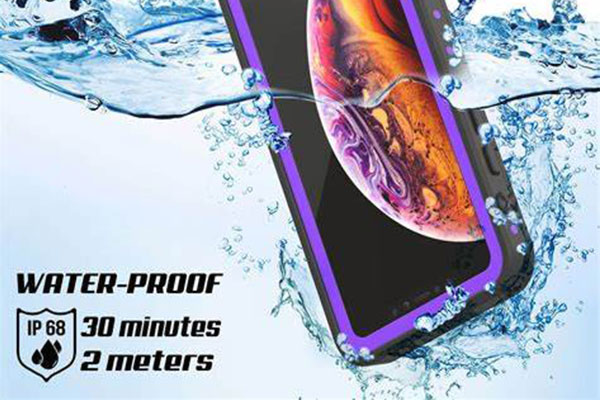

市面上的电子产品为了差异化,有越来越多的产品强调其具有防水功能,比如说苹果强调其【iPhone XS】的防尘防水等级达到 IP68 最高等级,究竟这 IP 防尘防水等级是什么意思呢?IP 后面的数字又代表什么?


防尘防水IP67或IP68等级代表什么?IP等级测试方法?


【IP代码】其实是【Ingress Protection Rating(异物防护等级)】的简称,而它实际上是一种防尘及防水等级标准的称呼,它被规范在GB/T4208、EN60529、IEC60529标准当中,它为机械和电子设备能提供了针对固态异物侵入(包括身体部位,如手指,灰尘,砂砾等),以及液态渗入等物体意外接触产品时,产品所能提供何等程度的防护能力,订立了一套标准,这套标准最早得到了多数欧洲国家的认可,之后也得到大部分电子产品的采用。


【IP编码】【IP code】代表着产品的防尘防水能力等级

【IP编码】大多以IP后面跟随的两个数字代码来表示其防尘及防水等级能力:

第一个数字:表示产品可以防止固态异物侵袭的能力。通常表示产品可以用外壳来保护内部组件(比如电子与机械零件免受微尘侵入的能力)和防御外部物体进入其内部的能力。也就是防尘能力。

第二个数字:表示产品外壳可以抵御液体(通常指“水”)渗透的能力。也就是防水能力。

所以当你看到厂商或手机商宣称其产品具有【IP??】时,就代表着其产品具有的防尘及防水等级能力,而这两个数字所代表的意义大致如下列表格所描述(后面会在详述测试的方法):


IP防尘防水等级(Ingress Protection)

防尘等级
防水等级
0无防护
0无防护
1可阻挡大于 50mm 直径之物体
1可阻挡垂直落下的水花
2可阻挡大于 12.5mm 直径之物体
2可阻挡垂直15°角喷洒的水花
3可阻挡大于 2.5mm 直径之物体
3可阻挡垂直60°角喷洒的水花
4可阻挡大于 1.0mm 直径之物体
4可阻挡所有角度喷洒的水花、防泼水
5可防止大部分灰尘
5可阻挡低压水柱喷射
6可完全阻隔灰尘
6可阻挡高压水柱喷射



7可短时间放置于1米深的水中



8可长时间放置于1米深的水中


不过得提醒大家注意,商家既然敢宣称其产品具有何种IP等级,大多表示其产品真的有经过测试过,但测试是一回事,实际用起来可能又是另一回事了。


一般厂商会去测试做产品一定是没有经过摔落(drop impact)的产品才会拿去做测试,因为工程师也怕找自己麻烦,而且人家测试的也一定是全新的样机,意思就是说,如果你的产品自己已经做过摔落测试(自己不小心摔到了地上的意思啦!),那你的机体结构很有可能已经被改变,也极有可能已经出现缝隙,而变得容易进水,或是你的产品已经使用了一段时间,某些材质极有可能已经发生了质变(比如说橡胶随着时间会硬化)而不能再起到原先的防水防尘功能,当你真的拿这样的产品去潜水或沙漠中,就可能会有进水及进沙子的风险。


还有,大部分的产品应该都会禁止使用某些清洁剂清洗,因为清洁剂(比如酒精、肥皂水)经常会裂化防水或防尘材料,有些可能会硬化橡胶,或是让塑胶产生龟裂,或是破坏电路板上三防漆(conformal coating)的涂层。


另外,这些产品的防水测试所使用的都是纯水,顶多是自来水,如果把产品拿去浸泡在海水中,会因为海水中的盐分与各种矿物质而裂化产品的材质,造成防水功能丧失的问题。


所以,当你想拿着这些号称可以防水的产品前往戏水前,真的建议还是要详阅商家的使用说明书,检查看看哪些情况下使用是不在保修范围内的,或是不被允许使用的,这样才不会在日后手机进水维修时发生纠纷。


防尘防水IP67或IP68等级代表什么?IP等级测试方法?


IP编码的防尘防水等级测试方法说明

下面表列为【IP编码】在工程师眼裡所代表的实际防尘及防水能力的详细说明。


首先在【IP编码】后面跟着第一个数字为固态异物防护,也代表防尘等级。 表格中从0~6等级依序往上递升。

等级物体大小有效作用于细节
0无法保护接触与外物入侵。
1>50毫米任何物品的大型表面,比如手背,但无法防御身体部位的有意接触。直径50mm不附手柄或挡板之钢球不得进入,且保持有适当空间距离。
2>12.5毫米手指或相似物体。直径12.5mm不附手柄或挡板之钢球不得进入,且保持有适当空间距离。
3>2.5毫米工具、粗电线等。直径2.5mm之测试线不得进入,且保持有适当空间距离。
4>1毫米大多数电线与螺丝等。直径1mm之测试线不得进入,且保持有适当空间距离。
5防尘并不完全防御灰尘进入,但必须有足够的数量才能对设备的正常运作造成影响,并且完全防止接触。将测试样品放入粉尘室,试验持续8小时。
6完全防尘灰尘无法进入,完全防止接触。在最大2Kpa(20mbar)之减压下,将样品置入粉尘室测试8小时。


接着是【IP编码】后面的第二个编码,表示液体渗透防护,也代表防水等级。表格中从0~8等级依序往上递升。

等级防护于测试目标细节
0无防护
1滴水垂直水滴应无负面效果。测试时间:10分钟。
水量等于每分钟1mm雨量。
2倾斜15°滴水待测样品外壳分别倾斜四个方向15°角,水滴分别滴落2.5分钟。垂直水滴应无负面效果。测试时间:共10分钟。
水量等于每分钟3mm雨量。
3喷雾以60°摇摆臂喷洒水雾落在设备上应无负面效果。测试时间:5分钟。
水量: 0.7L每分钟
水压: 80–100kPa
4泼溅以360°摇摆臂喷洒水泼溅到设备上应无负面效果。测试时间:5分钟。
水量: 10L每分钟
水压: 80–100kPa
5低压水柱从喷嘴直径6.3mm射出之水柱于任意角度喷射到设备外壳上应无负面效果。测试时间:至少3分钟。
水量: 12.5L每分钟
水压: 30kPa,距离为3M
6高压水柱从强力喷嘴直径12.5mm射出的水柱从任意角度喷射到设备外壳上应无负面效果。测试时间:至少3分钟。
水量: 100L每分钟
水压: 100kPa,距离为3M
7浸入水中最多1米(M)设备外壳在明确的条件,包括水压和时间下,浸入水中(最多浸入1M)时将不会因浸水而导致设备损坏。测试时间:30分钟。
浸入深度从设备底部至多为1M,从设备顶部至少为15cm。
8浸入水中超过1米(M)设备可在制造商指定的条件下适合于长时间浸入水中。通常表示该设备为密封。然而在某些设备上,也可指水可以进入但不会造成负面效果。测试时间:60分钟。
浸入深度从设备底部至多为1M,从设备顶部至少为15cm。


以上就是关于防尘防水IP67或IP68等级意义及测试方法的介绍,广东优科检测具备IP54、IP56、IP57、IP65、IP66、IP67IP68等防尘防水等级CNAS测试资质和测试能力,可提供电子电工产品IP防护等级测试服务。
