电感AEC-Q200认证要做哪些测试?

文章来源 : 广东优科检测 发表时间:2021-11-18

电感AEC-Q200认证需通过AEC-Q200 REV D标准TABLE 5表中的所有项目测试且零失败,才能宣称符合AEC-Q200的要求。广东优科检测具备AEC-Q200全项CNAS测试资质和测试能力,接下来为大家介绍电感AEC-Q200认证测试项目


电感器AEC-Q200认证

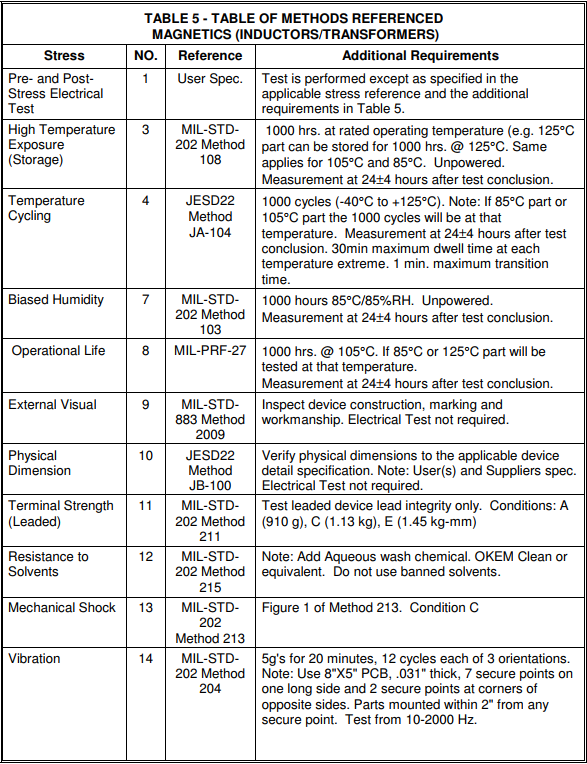

电感AEC-Q200认证测试项目

1. Pre- and PostStress Electrical Test 预应力和后应力电气测试

测试方法:用户规格书

附加要求:除Table 5中要求不需要进行电气测试的项目,其他项目测试前后均需要按照用户规格书进行电气测试。


2. High Temperature Exposure (Storage) 高温存储测试

测试方法:MIL-STD-202 Method 108

附加要求:1000 小时。 在额定工作温度下(例如,125°C 部件可以在 125°C 下储存 1000 小时。同样适用于 105°C 和 85°C。未通电。

在测试结束后 24±4 小时进行测量。


3. Temperature Cycling 温度循环测试

测试方法:JESD22 Method JA-104

附加要求:1000 次循环(-40°C 至 +125°C)。

注意:如果 85°C 部分或 105°C 部分,1000 次循环将在该温度下进行。

在测试结束后 24±4 小时进行测量。

每个极端温度下的最长停留时间为 30 分钟。 1分钟最大过渡时间。


4. Biased Humidity 湿度偏置测试

测试方法:MIL-STD-202 Method 103

附加要求:1000 小时 85°C/85%RH。 不通电。

在测试结束后 24±4 小时进行测量。

使用寿命 8 MIL-PRF-27 1000 小时。 @ 105°C。 如果 85°C 或 125°C 零件将在该温度下进行测试。

在测试结束后 24±4 小时进行测量。


5. Operational Life 工作寿命

测试方法:MIL-PRF-27

附加要求:1000 小时。 @ 105°C。 如果 85°C 或 125°C 零件将在该温度下进行测试。

在测试结束后 24±4 小时进行测量。


6. External Visual 外观检查

测试方法:MIL-STD-883 Method 2009

附加要求:检查产品结构、标签和工艺。不需要进行电气测试。


7. Physical Dimension 物理尺寸

测试方法:JESD22 Method JB-100

附加要求:验证物理尺寸是否符合用户规格书要求。不需要电气测试。


8. Terminal Strength (Leaded) 引出端强度(引脚)

测试方法:MIL-STD-202 Method 211

附加要求:仅执行引脚和引脚牢固性测试。 条件:A (910 g)、C (1.13 kg)、E (1.45 kg-mm)


9. Resistance to Solvents 耐溶剂性试验

测试方法:MIL-STD-202 Method 215

附加要求:添加水性洗涤化学品。 OKEM Clean 或同等产品。 不要使用禁用的溶剂。


10. Mechanical Shock 机械冲击

测试方法:MIL-STD-202 Method 213

附加要求:Method 213 的图 1。条件 C


11. Vibration 振动

测试方法:MIL-STD-202 Method 204

附加要求:5g持续20分钟,3个方向各12个周期。

注:使用8"X5" PCB,.031”厚,在一个长边上有7个固定点,在相对侧的拐角处有2个固定点。从任何固定点安装在2”以内的零件。从10-2000赫兹进行测试。


12. Resistance to Soldering Heat 耐焊接热

测试方法:MIL-STD-202 Method 210

附加要求:条件B,样品未预热。引脚器件浸入器件主体的深度为1.5mm参考Procedure 1,表面贴装元件的深度参考Procedure 2。


13. ESD 静电放电

测试方法:AEC-Q200-002 or ISO/DIS 10605


14. Solderability 可焊性

测试方法:J-STD-002

附加要求:用于引脚和表面贴装元件,无需电气测试。

放大倍数 50X。

引脚产品:方法 A @ 235°C,类别 3。

表面贴装元件:

a) 方法 B,4 小时 @ 155°C 干热 @ 235°C。

b) 方法 B @ 215°C 类别 3。

c) 方法 D 类别 3 @ 260°C。


15. Electrical Characterization 电气特性

测试方法:用户规格书

附加要求:根据批次和样品数量的要求进行参数测试,总结并列出器件在室温和低、高工作温度下的小值、大值、平均值和标准偏差。至少要测量低温/室温/高温下的参数CP、DF、IR。请参阅参数表中的建议。


16. Flammability 易燃性

测试方法:UL-94

附加要求:V-0或V-1可接受。


17. Board Flex 板弯曲

测试方法:AEC-Q200-005

附加要求:支撑时间至少为60秒。


18. Terminal Strength (SMD) 端子强度(表面贴装元件)

测试方法:AEC-Q200-006

附加要求:平行于瓷体施加推力(17.7N/1.8Kg),端头不会脱落,瓷体不会损坏或断裂。

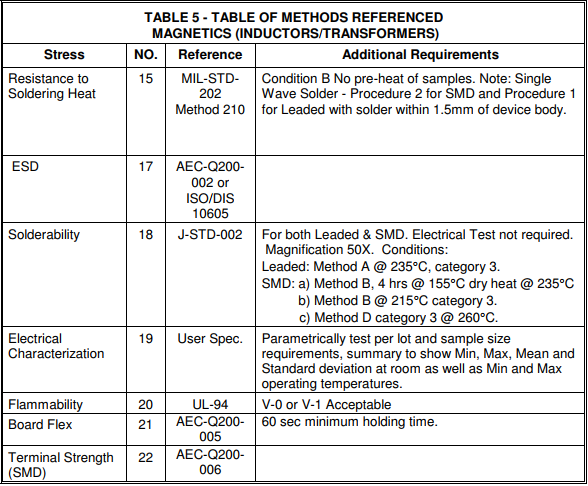

电感AEC-Q200认证测试项目

电感AEC-Q200认证测试项目


电感AEC-Q200认证测试样品要求

电感AEC-Q200认证测试总计需求样品量至少586PCS。如是SMD组件减少引脚拉力测试30PCS,则需提供556PCS;部分测试还需模拟产品焊接在PCB上的状态。考虑到多种焊接方式,每种条件最好多加15PCS样品进行测试。
