AEC-Q200认证测试内容解析

文章来源 : 广东优科检测 发表时间:2021-11-16

AEC-Q200是汽车电子委员会AEC针对汽车上应用的被动元器件的质量可靠性验证标准,AEC-Q200认证共包含36个测试项目,但并不是所有产品都需要做全这些测试,AEC-Q200标准中的表 2~14分别列出了不同类型无源器件的测试方案和要求。广东优科检测是获得AEC-Q200全项CNAS测试资质的第三方检测机构,可提供车规无源器件AEC-Q200认证测试服务。


AEC-Q200认证测试内容解析

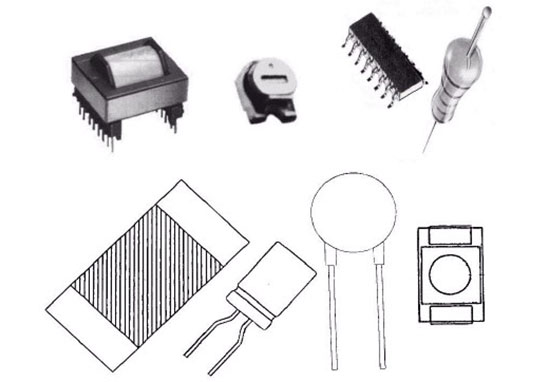

AEC-Q200中的无源器件

电容:钽电容和陶瓷电容(Table 2),铝电解电容(Table 3) ,薄膜电容(Table 4),可调电容(Table 9)

磁性组件:电感,变压器(Table 5)

电容网络:R-C/C/R (Table 6)

电阻:一般电阻(Table 7)可调电阻(Table 9)

热敏电阻(Table 8)

压敏电阻(Table 10)

晶振:石英晶振(Table 11) ,陶瓷晶振(Table 12)

EMI滤波器(Table 13)

聚合物自恢复保险丝(Table 14)


无源器件AEC-Q200认证测试


AEC-Q200测试目的

AEC-Q200测试主要是模拟评估元器件在制程,安装以及汽车环境中工作所经受的应力的影响。如温度,湿度,振动,冲击,ESD, 腐蚀,耐燃,机械损伤,电磁干扰等。

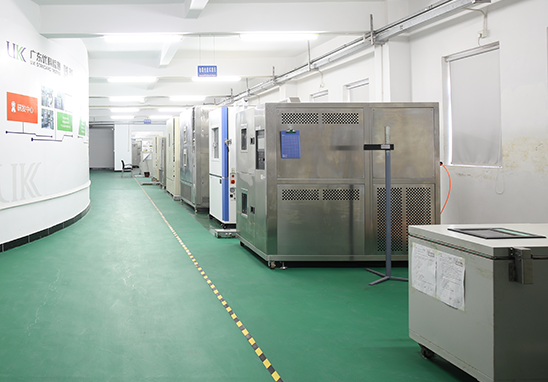

AEC-Q200认证测试实验室


AEC-Q200认证测试项目

温度和湿度应力:No.3 高温存储测试、No.4 温度循环测试(温度冲击)、No.6 抗潮性、No.7 湿度偏置、No.8 高温操作测试、No. 15 耐焊热测试、No.16 温度冲击测试;

振动与冲击:No.13 机械冲击测试、No.14 振动测试;

机械损伤:No.9 外观检查、No.11 引脚强度测试(Lead)、No. 21 基板耐弯测试、No.22引脚强度测试(SMD)、No.23 横梁负载测试、No. 25 旋转寿命;

耐腐蚀,耐溶液:No.12 耐溶剂性试验、No. 29 盐雾测试;

电磁辐射:No.17 ESD、No.30  瞬间传导测试;

耐燃:No.20 可燃性测试、No.24  阻燃测试;

可焊性测试:No.18 可焊性测试;

电参数测试:No.1 电参数测试,No.19电气参数特征试验。

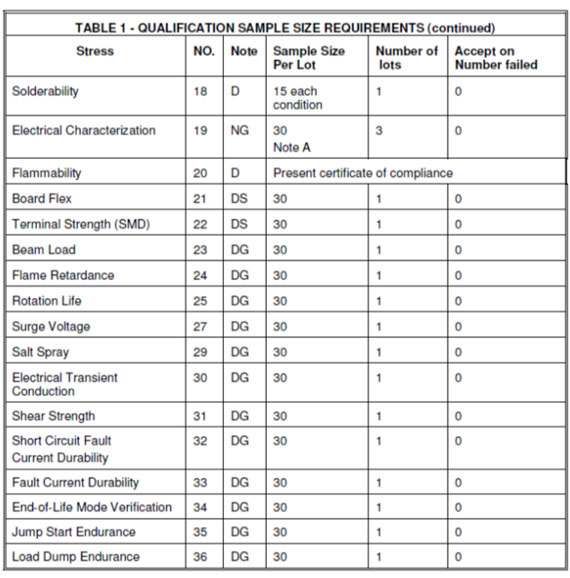

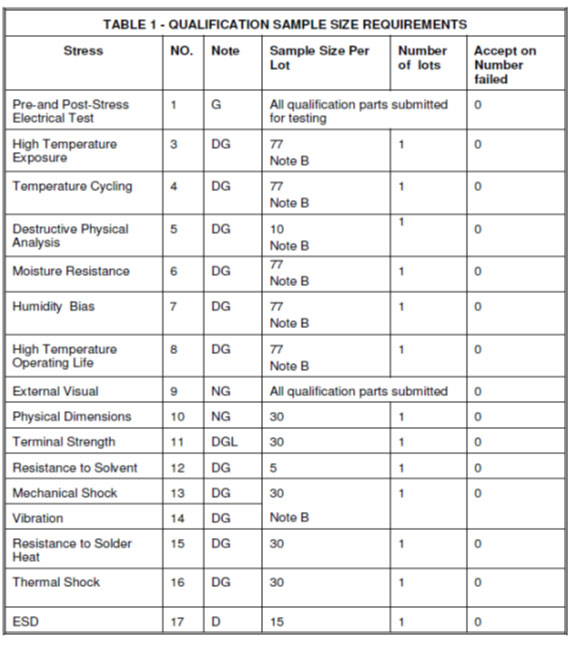

AEC-Q200认证测试内容

AEC-Q200认证测试内容


AEC-Q200认证测试要求

1. 每个环境应力测试项目前后都要进行电参数测试,特别要求除外。

2. 1000小时的长时间老化测试会额外增加250,500,1000小时几个阶段。

3. 一般电参数测试会是在室温状态(25±5 °C )下进行,应力测试完成后24±4小时内进行。

4. No.19 电参数测试需在客户规格书中宣称的低温,室温,高温中进行测试。

5. 接受条件和要求参数依据客户规格书进行判定,AEC-Q200所有测试只接受零失败。

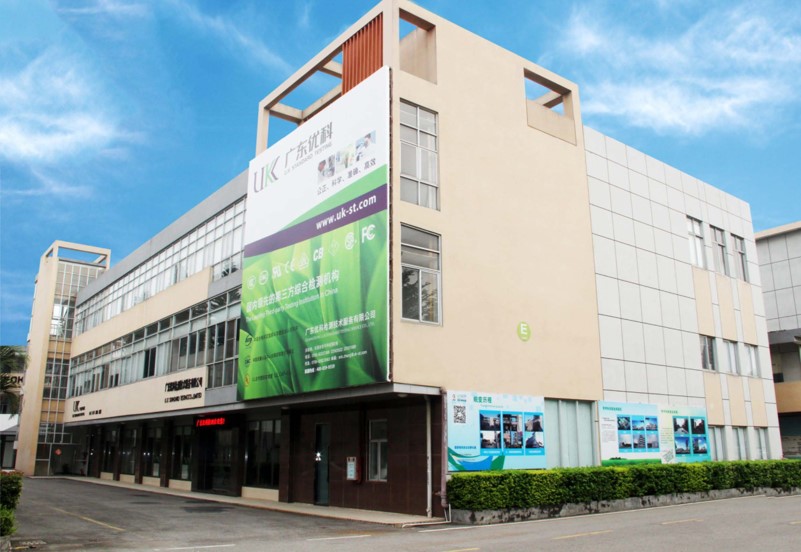

AEC-200测试机构


以上就是关于AEC-Q200认证测试内容的介绍,如果您想了解相关产品的具体测试项目及要求,欢迎联系广东优科检测工程师!
