RT特性测试是NTC热敏电阻安规认证的必做测试项目,目的是为了验证NTC热敏电阻在不同温度下阻值的特性稳定状态。
广东优科检测是具备热敏电阻国标、欧标、美标检测资质和检测能力的专业第三方检测认证机构,可提供NTC、PTC热敏电阻TUV认证、CQC认证、UL认证、委托测试服务。接下来为大家介绍NTC热敏电阻RT特性测试方法。

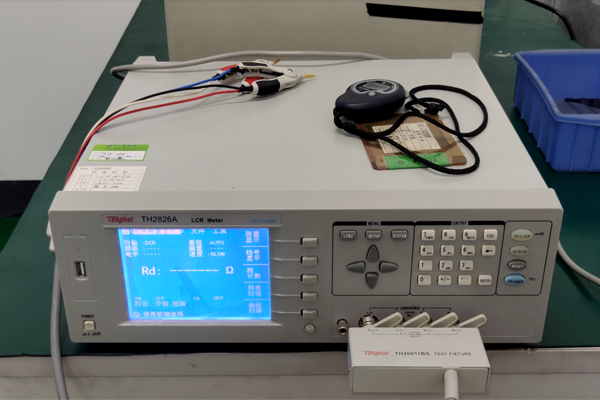

NTC热敏电阻RT特性测试按国标GB/T6663.1及IEC60539-1标准进行测试,所用的设备有:恒温恒湿试验箱、LCR测试仪、超级恒温油槽,我们需要进行-40°、25°、50°、85°四个温度点的阻值测试。
测试步骤

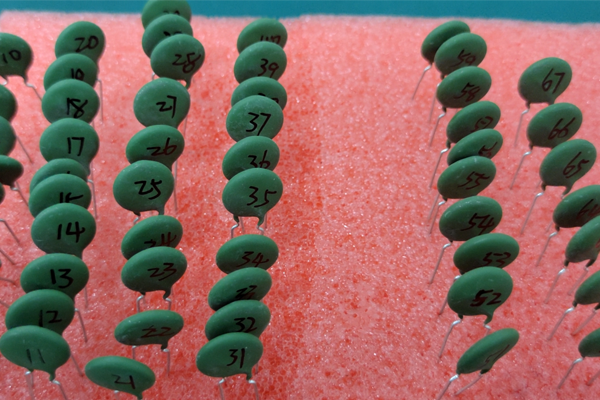

1.对样品在25°+/-1°的环境下,先进行R25零功率阻值测试并记录对应样品的实测数据

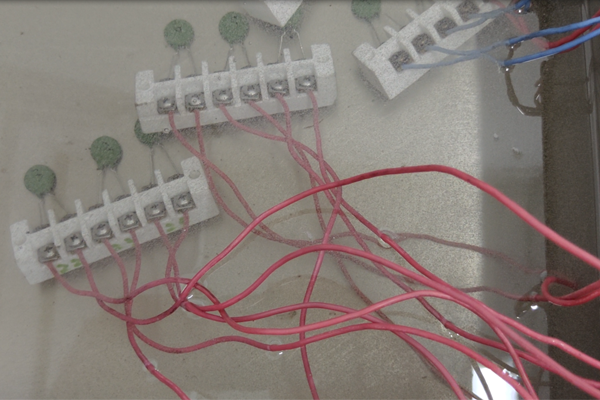

2.将样品接好线放入-40°的环境试验箱体内,等待10分钟
3.进行测试-40°的零功率电阻,并记录对应样品的实测数据
4.将接好的样品放入50°的油槽中,等待10分钟
5.进行测试50°时的产品零功率电阻,并记录实测数据
6.调试油槽温度到85°时,等待10分钟
7.测试85°的产品零功率电阻,并记录样品的实测数据
待测试结束后,对测试后对应的温度阻值进行确认其是否在宣称的标准范围内。
NTC热敏电阻具有灵敏度高、热容量小、响应速度快、体积小、价格低、高阻值等优点,使它被广泛用于家用电器、电力工业、军事科学、海洋探测、宇航等温度测量和控制的场合,但由于其温度特性存在严重的非线性,因此需按照热敏电阻器TUV认证标准中的IEC60539-1对其进行NTC热敏电阻RT特性测试。
IEC/EN 60539-1:2016 适用于直接加热的负温度系数热敏电阻,通常由具有半导体特性的过渡金属氧化物材料制成。它建立了标准术语,检验程序和测试方法,用于质量评估或任何其他目的的电子元件的分段和详细规范。
IEC/EN 60539-2:2003 适用于表面贴装直接加热的负温度系数热敏电阻,通常由具有半导体特性的过渡金属氧化物材料制成。这些热敏电阻具有金属化的连接焊盘或焊接带,并且旨在直接安装在用于混合电路或印刷电路板的基板上。
IEC/EN 60738-1:2006 描述了正阶梯函数温度系数热敏电阻的测试术语和方法,绝缘和非绝缘类型通常由铁电半导体材料制成。它建立了标准术语,检验程序和测试方法,用于资格认证和电子元件质量评估系统的详细规范。
