IP防尘防水等级测试标准及方法

文章来源 : 广东优科检测 发表时间:2022-01-07

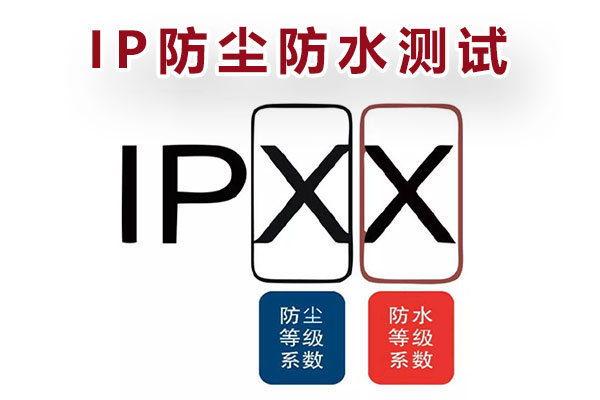

IP防尘防水等级测试依据GB/T 4208、IEC/EN60529标准进行测试,防尘测试分为7个等级(等级0 ~ 等级6),防水测试分为9个等级(等级0 ~ 等级8),在试验应用上通常以IPXX作为等级区分。那么今天小编就带大家了解一下,IP防尘防水等级测试标准及方法。


IP防尘防水等级测试


IP防尘试验

防尘等级IP6X-防尘等级6(第一位数字表示防尘等级)

各个防尘等级试验方法

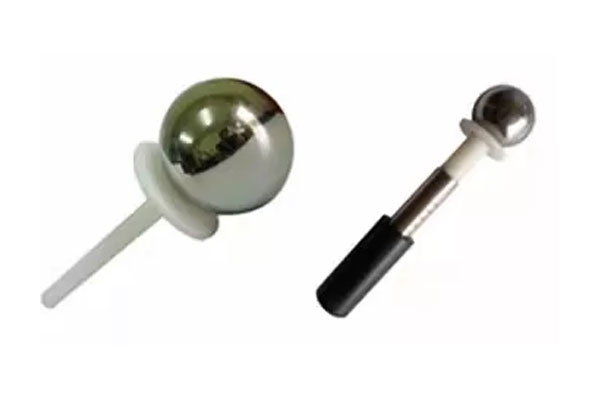

IP1X:

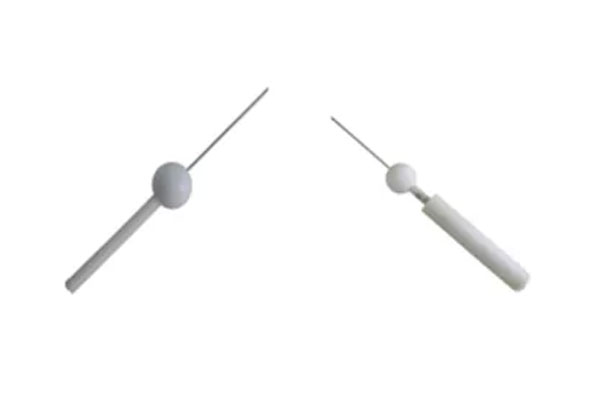

用直径为50+0.050mm的刚性试球对外壳任何开口部分施加50+5N的力。判据为试具的直径不能通过任何开口,则试验合格。


IP防尘防水等级测试

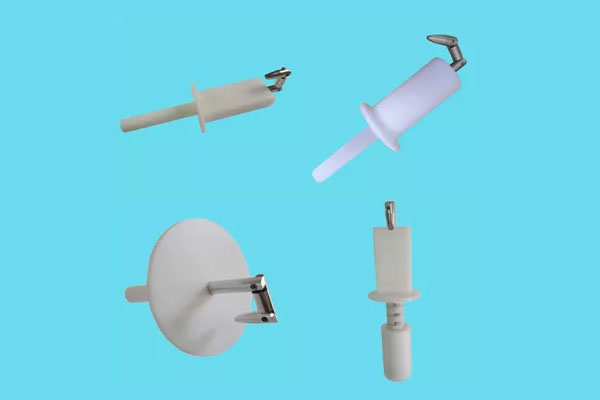

IP2X:

用直径为12.5+0.20mm的刚性试球对外壳任何开口部分施加30±3N的力。判据为试具的直径不能通过任何开口,则试验合格。


IP防尘防水等级测试


IP3X:

用边缘无毛刺的直径为2.5+0.050mm的刚性钢棒施加3±0.3N的力。判据为试具的直径不能通过任何开口,则试验合格。


IP防尘防水等级测试

IP4X:

用边缘无毛刺的直径为1.0+0.050mm的刚性钢丝施加1+0.1N的力。判据为试具的直径不能通过任何开口,则试验合格。


IP防尘防水等级测试


IP5X:

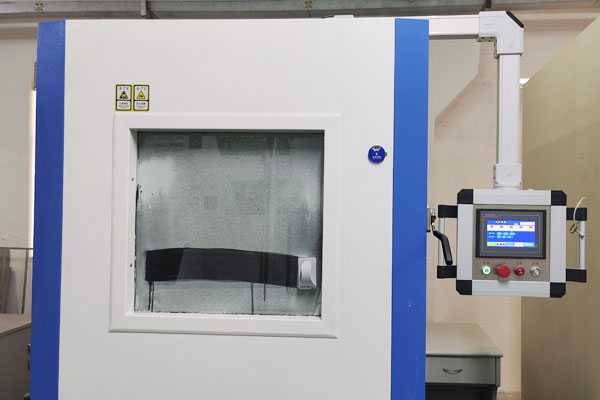

试验在防尘箱中进行,使用的尘为滑石粉(滑石粉应用金属方孔筛滤过。金属丝直径为50um,筛孔尺寸为75um。滑石粉用量为2kg/m3)。判据为不能完全防止尘埃进入,但进入的灰尘量不得影响设备的正常运行,不得影响安全。


IP防尘防水等级测试


IP6X:

试验在防尘箱中进行,使用的尘为滑石粉(滑石粉应用金属方孔筛滤过。金属丝直径为50um,筛孔尺寸为75um。滑石粉用量为2kg/m3)。壳内与箱内有一定的压强差,但压差不得超过2kPa.判据。为无灰尘进入。



IP防尘防水等级测试

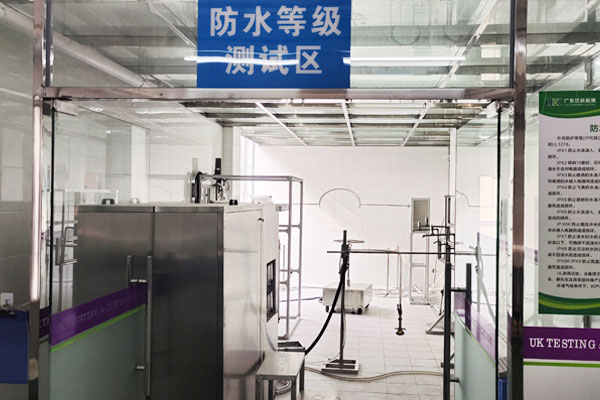

IP防水试验

防水等级IPX6-防水等级6(第二位数字表示防水等级)

各个防水等级试验方法:

IPX1:

方法名称:垂直滴水试验

试验设备:滴水试验装置

试样放置:按试样正常工作位置摆放在以1r/min 的旋转样品台上,样品顶部至滴水口的距离不大于200mm

试验条件:滴水量为10.05 mm/min

持续时间: 10 min


IP防尘防水等级测试


IPX2:

方法名称:倾斜滴水试验

试验设备:滴水试验装置

试样放置:使试样的一个面与垂线成15°角,样品顶部至滴水口的距离不大于200mm。

每试验完-一个面后, 换另一个面,共四次。

试验条件:滴水量为30.5 mm/min

持续时间: 4x2.5 min (共10 min)


IP防尘防水等级测试


IPX3:

方法名称:淋水试验

试验方法:

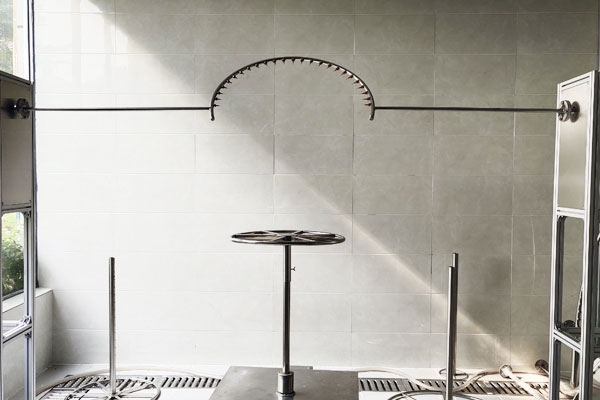

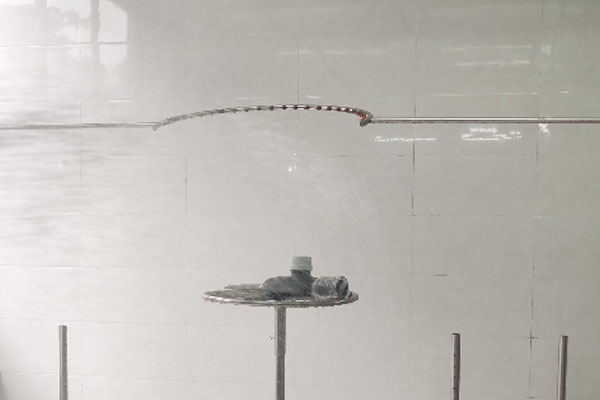

a.摆管式淋水试验

试验设备:摆管式淋水溅水

试验装置

试样放置:选择适当半径的摆管,使样品台面高度处于摆管直径位置上,将试样放在样台.上,使其顶部到样品喷水口的距离不大于200mm,样品台不旋转。

试验条件:水流量按摆管的喷水孔数计算,每孔为0.07 L/min,淋水时,摆管中点两边各60°弧段内的喷水孔的喷水喷向样品。

被试样品放在摆管半圆中心。

摆管沿垂线两边各摆动60°,共120°。每次摆动(2x120°) 约4s

试验时间:连续淋水10 min


b.喷头式淋水试验

试验设备:手持式淋水溅水

试验装置

试样放置:使试验顶部到手持喷头喷水口的平行距离在300mm至500mm之间

试验条件:试验时应安装带平衡重物的挡板,水流量为10L/min

试验时间:按被检样品外壳表面积计算,每平方米为1 min (不包括安装面积) ,最少5 min


IP防尘防水等级测试

IPX4:

方法名称:溅水试验

试验方法:

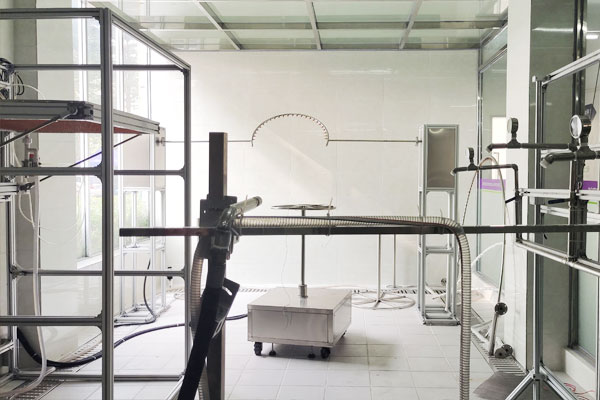

a.摆管式溅水试验

试验设备和试样放置:与上述IPX3之a款均相同;

试验条件:除后述条件外, 与上述IPX3之a款均相同;喷水面积为摆管中点两边各90°弧段内喷水孔的喷水喷向样品。

被试样品放在摆管半圆中心。

摆管沿垂线两边各摆动180°,共约360°。

每次摆动(2*360°) 约12s

试验时间:与上述IPX3之a款均相同(即10 min)。


b.喷头式溅水试验试验设备 和试样放置:与上述IPX3之b款均相同;

试验条件:1拆去设备上安装带平衡重物的挡板,其余与上述IPX3之b款均相同;

试验时间:与上述IPX3之b款均相同,即按被检样品外壳表面积计算,每平方米为1 min (不包括安装面积)最少5min


IP防尘防水等级测试

IPX5:

方法名称:喷水试验

试验设备:喷嘴的喷水口内径为6.3mm

试验条件:使试验样品至喷水口相距为2.5m~3m,水流量为12.5L/min(750L/h)

试验时间:按被检样品外壳表面积计算,每平方米为1 min (不包括安装面积)最少3 min.


IPX6:

方法名称:强烈喷水试验

试验设备:喷嘴的喷水口内径为12.5 mm

试验条件:同上100 L/min (6000 L/h)

试验时间:按被检样品外壳表面积计算,每平方米为1 min (不包括安装面积)最少3 min


IP防尘防水等级测试

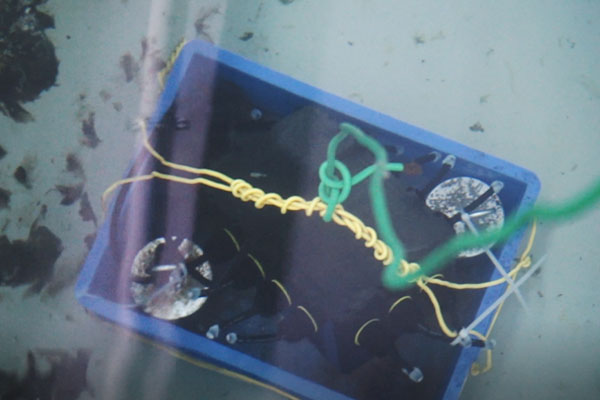

IPX7:

方法名称:短时漫水试验

试验设备和试验条件:浸水箱。其尺寸应使试样放进浸水箱后,样品底部到水面的距离至少为1m。试样顶部到水面距离至少为0.15m

试验时间: 30 min.


IP防尘防水等级测试

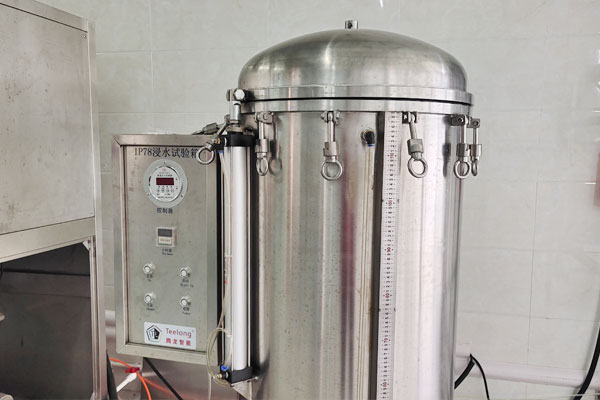

IPX8:

方法名称:持续潜水试验

试验设备,试验条件和试验时间:由供需(买卖)双方商定,其严酷程度应比IPX7高。

以上就是广东优科检测实验室能做的IP防尘防水等级测试的项目及方法,广东优科检测是具备CNAS资质的第三方检测机构,可提供IP防护等级测试服务,有相关需求的朋友可以联系我们。
