接线端子电流循环测试UL2459

文章来源 : 广东优科检测 发表时间:2022-02-08

照明接线端子是照明灯具中连接电源的重要元件,被广泛运用于各类灯具中,今天小编就带大家来到广东优科检测实验室,一起了解照明接线端子UL2459电流循环测试是怎么做的。


照明接线端子


照明接线端子UL2459电流循环测试

测试设备

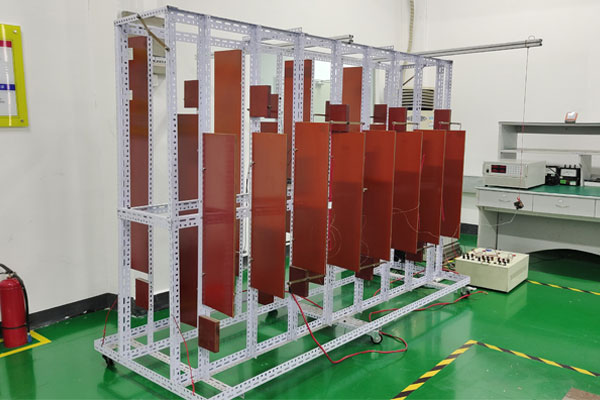

测试架

智能定时计数系统

直流电源

温度记录仪

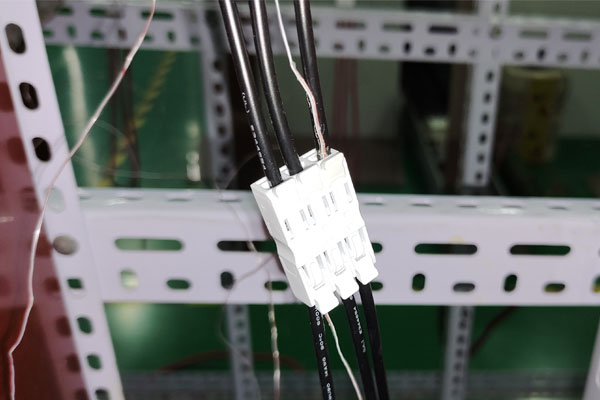

照明接线端子


测试标准

UL2459《绝缘的多极分线连接器》


样品数量

4pcs

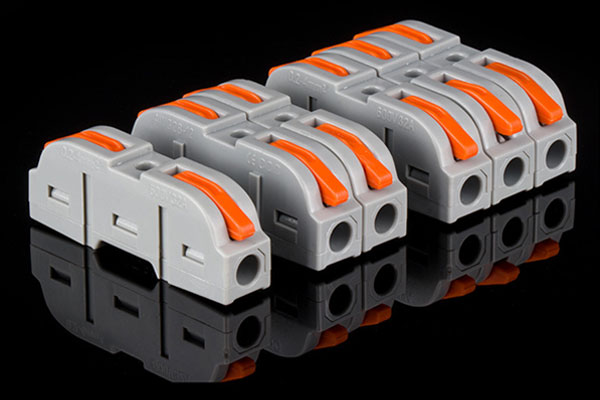

照明接线端子


测试方法

1、将Str接入多股配线,将J型热耦线接入接线端子外的配线中,14AWG通33A电流,

2、将Sol接入单股配线,将J型热耦线接入接线端子外的配线中,12AWG通39A电流,

3、通电1小时,断电1小时,共计500循环。

4、记录第25、50、75、100、125、175、225、275、350、425和500个周期的温度数据,用来计算稳定因子。

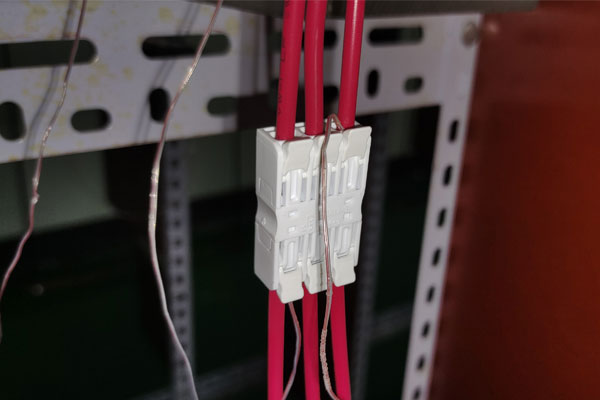

照明接线端子


测试判定

1、试验中,温升不能超过125度。

2、稳定因子值不超过±10度。

3、电流循环测试中,间隔10秒取3个点,任意两点间温度相差不超过2度。

注意:只有三个条件都满足,才能判定测试合格,才符合UL2459标准要求。


以上就是关于照明接线端子UL2459电流循环测试试验,希望对大家有所帮助,广东优科检测是获得UL授权的第三方UL认证机构,可提供照明接线端子UL2459认证及委托测试服务,欢迎来电咨询。
