×
文章来源 : 广东优科检测 发表时间：2022-02-23 浏览数量：
UL94是UL针对于塑料材料可燃性测试的评定标准，广泛运用在设备和电器零件的塑料材料，其它非金属材料；但不适用于建筑材料和装饰的塑料材料。广东优科检测是获得CNAS和CMA资质认可的第三方检测机构，实验室具备UL94阻燃测试的资质和检测能力，可提供电子电器、电线电缆产品塑胶材料的UL94阻燃测试服务，并可出具第三方测试报告。

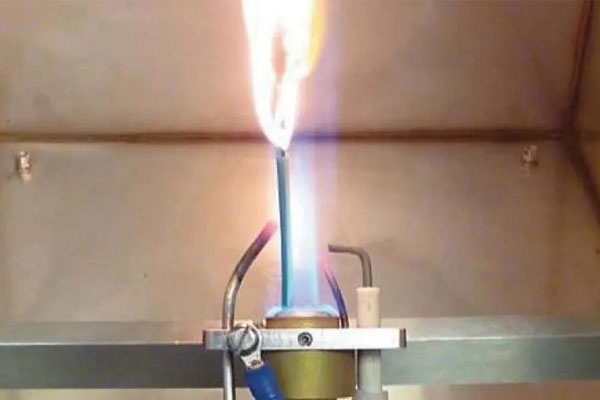

什么是UL94
可燃性UL94等级是应用最广泛的塑料材料可燃性能标准。它用来评价材料在被点燃后熄灭的能力。根据燃烧速度、燃烧时间、抗滴能力以及滴珠是否燃烧可有多种评判方法。每种被测材料根据颜色或厚度都可以得到许多值。当选定某个产品的材料时，其UL等级应满足塑料零件壁部分的厚度要求。UL等级应与厚度值一起报告，只报告UL等级而没有厚度是不够的。
UL94等级介绍及标准
塑料阻燃等级由HB，V-2，V-1向V-0逐级递增
HB：UL94标准中最低的阻燃等级。要求对于3到13毫米厚的样品，燃烧速度小于40毫米每分钟；小于3毫米厚的样品，燃烧速度小于70毫米每分钟；或者在100毫米的标志前熄灭。
V-2：对样品进行两次10秒的燃烧测试后，火焰在30秒内熄灭。可以引燃30cm下方的药棉。
V-1：对样品进行两次10秒的燃烧测试后，火焰在30秒内熄灭。不能引燃30cm下方的药棉。
V-0：对样品进行两次10秒的燃烧测试后，火焰在10秒内熄灭。
UL94 常用的测试方法
1、检测仪器
UL94 水平和垂直燃烧试验箱、本生灯、支架
2、垂直测试步骤
A、制样：取 125±5mm×13.00±0.5mm×Thickness 规格试样两组，每组 5 个(样品尺寸的最大厚度和最小厚度都要提供，若测试的结果不一致，则中间厚度也要提供，最大厚度不得超过13mm)。
B、预处理
1）在 23±2℃，50±10% RH 的环境条件下放置至少 48h;
2）70±2℃老化 168±2h，然后在干燥器中放置至少 4h 冷却至室温。
C、操作步骤

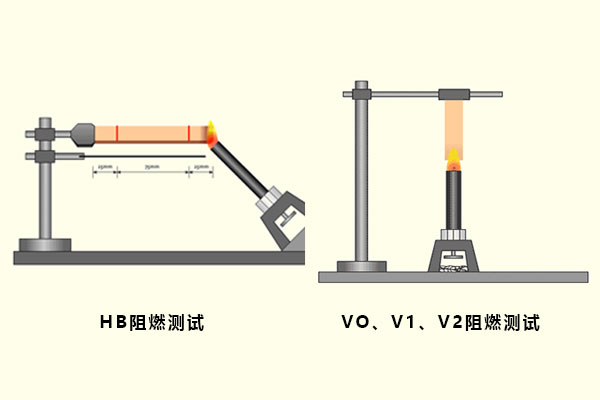

1）如右图所示，在试样上端 6mm 部位夹紧试样，使试样垂直放置;
2）通过调节本生灯，使火焰高度20±1mm，本生灯置于样品下方正中心位置，灯口距样品底端10±1mm，正下方铺有不重于0.08g的吸水的100%的脱脂棉(50×50mm，不超过6mm厚);
3）点火，时间为10±0.5s，点火10±0.5s 后以300mm/s 的速度移开本生灯至少150mm，同时开始，记录余焰时间t 1 (如果在此期间试样滴下熔融或燃烧的物质，倾斜喷灯最大至45°，避免熔融的物质滴入喷火管中)，余焰停止时应立即点燃10±0.5s，点火10±0.5s后以300mm/s的速度移开，本生灯至少移开150mm，同时记录余焰时间t 2 和余灼时间t 3 。
3、水平测试步骤
A、制样：取150±5mm×50±1mm×Thickness规格试样两组，每组5个(样品尺寸的最大厚度和最小厚度都要提供，若测试的结果不一致，则中间厚度值样品也要提供，最大厚度不得超过13mm)。
B、预处理：
1）在 23±2℃，50±10%RH 的环境条件下放置至少 48h;
2）70±2℃老化 168±2h，然后在干燥器中放置至少 4h 冷却至室温。
C、操作步骤：
1）在样品的25mm，60mm，120mm处做参考标记;

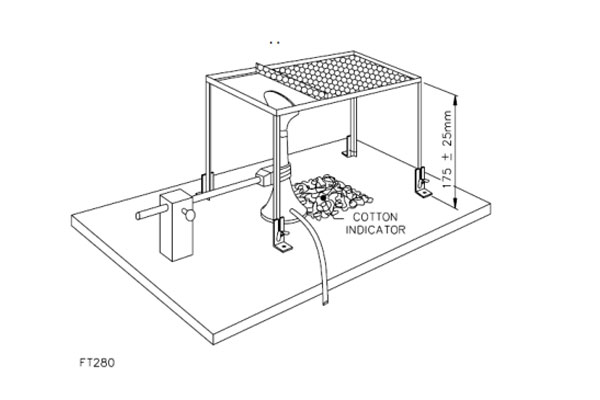

2）搭建装置，如右图所示，整个支架为175±25mm，本生灯灯尖离样品的距离为13±1mm，在铁丝网水平面正下方底部放置50mm×50mm，不超过6mm厚的吸水脱脂棉;
3）调整本生灯火焰为高度38mm的蓝光;

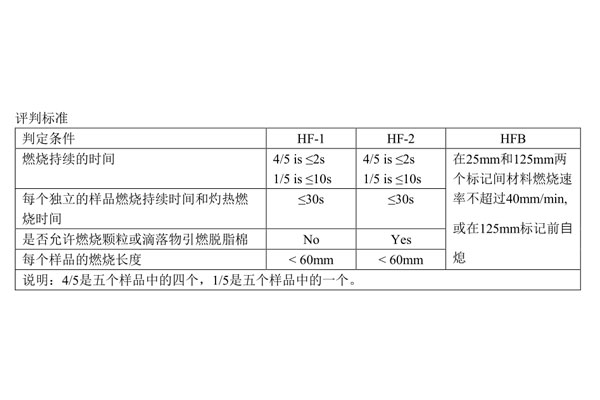

4）用本生灯外焰施加于水平放置在铁丝网上的泡棉的一侧，施加火源时间为60s，然后移开火焰，离样品100mm或更远的距离，同时启动记录时间装置，若火焰达到25mm刻度标记时，无论火焰在样品的底部、顶部或边缘，都要启动另一个计时装置，测定样品的燃烧速率。
以上就是关于UL94的测试标准及方法，希望对您有所帮助。广东优科检测可提供家电塑料、电线电缆UL94阻燃测试、UL1581阻燃测试等的阻燃测试服务，如有需要，欢迎来电咨询。
获取报价
如果您对我司的产品或服务有任何意见或者建议，您可以通过这个渠道给予我们反馈。您的留言我们会尽快回复！
扫码咨询
微信订阅号
