EMC传导测试哪里可以做？广东优科检测是获得CNAS和CMA资质认可的东莞EMC检测实验室，实验室具备EMC电磁兼容测试资质和测试能力。接下来为大家介绍下需要EMC传导测试的定义、目的和方法。
EMC传导测试的定义
传导测试通常也会被称为骚扰电压测试，是指系统内部的电压或电流通过信号电缆、电源线或地线传输出去而成为其他系统或设备干扰源的一种电磁现象。只要有电源线的产品都会涉及到，包括许多直流供电产品，另外，信号 / 控制线在不少标准中也有传导发射的要求，通常用骚扰电压或骚扰电流的限值（两者有相互转换关系）来表示。
EMC传导测试的目的
在于依据统一的标准（限值）对电子产品通过电源线、信号线、控制线或地线向外发射的传导电磁骚扰水平进行评估和规范。

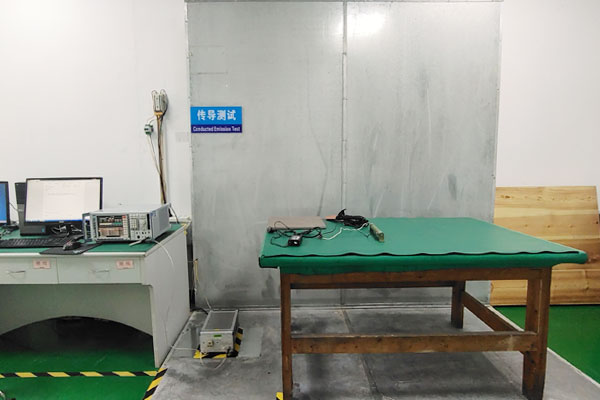

EMC传导测试设备

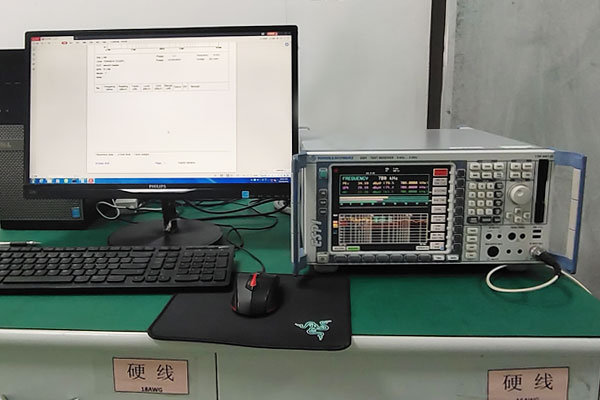

EMI接收机、电源、接地金属面板、80-90cm试验台
EMC传导测试试验要求
1、超长的电缆要进行捆扎，折成 30~40cm 的线束；
2、不用的 I/O 信号电缆末端接终端电阻，进行终端匹配，不能悬空，这一点尤其重要；
3、EUT 与 LISN 之间的间隔在地面上的投影距离为 80cm；
4、所有的电缆与 GND 之间的间距在 10cm 以上；
5、悬垂电缆末端距 GND 为 40cm 以上，以保证不会有过分的空间耦合。
6、EUT 与 GND 之间要绝缘；
7、所有的电缆与 GND 之间的间距在 10cm 以上（这一点影响非常大，因为电缆上的共模电流会发生大变化）。
8、实验台表面为铺金属接地板的导电平面或非导电平面。
9、一般以 EUT 实际使用的环境、地点来选择使用导电或非导电的实验台。比如便携式设备可置于非导电实验台上，安装在船舱内的设备需在金属导电实验台上进行测试。
10、被测电源线通过电源阻抗稳定网络接到电网上，被测件的电缆可按所依据标准的要求摆放，选择不同的长度敷设。
EMC传导测试方法
1、将EUT 放在距离地面 80~90cm 高的实验台上。

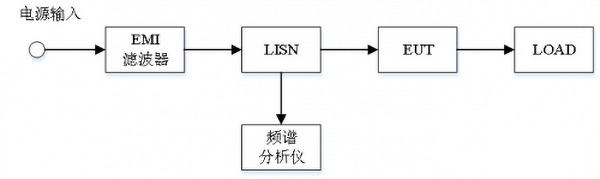

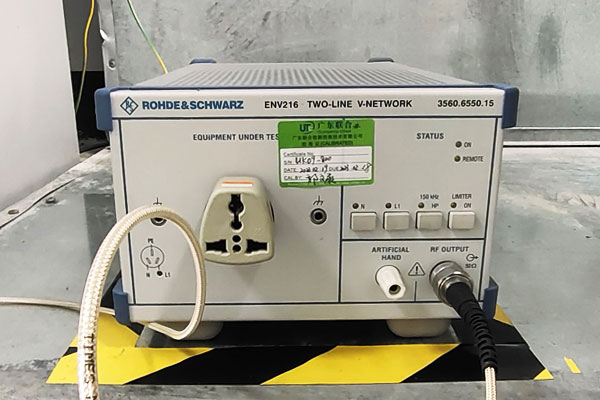

2、在输入端口进行传导骚扰测试的试验配置，LISN 为线性阻抗稳定网络，EUT 为受试设备，LOAD 为输出端口的负载。

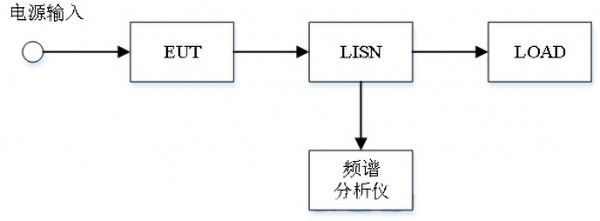

3、在输出端口进行传导骚扰测试的试验配置。
4、通过观察频谱仪的数据并保存。
EMC传导测试的原理
当电子设备的噪声频率小于 30MHz 时，主要干扰音频频段。电子设备的电缆对于这类低频的电磁波来说，还不是一个波的波长（30MHz 的波长为 10m），它向空中辐射的效率很低。这样，若能测得电缆上感应的噪声电压，就能衡量这一频段的电磁噪声干扰程度。这类噪声就是传导噪声，像间断噪声、电熨斗、洗衣机、电饭煲的喀呖声等等。这里所测得的干扰噪声只是针对频率在 30MHz 以下的连续骚扰电压进行测试。
EMC传导测试报告办理流程
1. 业务咨询：申请人提供产品资料、图片及测试要求给我司；
2. 工程报价：根据申请人提供的资料，工程师作出评估，确定测试项目，并向申请方口头报价；
3. 提供资料：申请方接受口头报价后，测试样品提交到我司；
4. 支付款项：收到样品后向申请方发出书面报价，申请方根据书面报价安排付款；
5. 样品测试：依照所适用的标准或客户要求进行产品测试；
6. 出具报告：测试完成实验室出具测试报告，结案。
以上就是关于EMC传导测试相关知识，希望对您有所帮助，广东优科检测是获得CNAS和CMA资质认可的EMC电磁兼容第三方检测机构，可提供EMC传导测试、汽车电子EMC测试、EMC谐波电流测试、EMC静电测试、灯具EMC测试等检测认证服务，我们期待与您合作！
