人体在行走的过程中，会形成静电电压，这种静电电压在继续到一定量的时候，会对产品造成击穿、失效等。那么人体行走静电电压测试怎么做呢？今天小编就为大家一一讲解。
人体行走静电电压测试
测试标准
SJA/T11294 防静电地坪涂料通用规范
IEC61340 特定应用的标准测试方法
ANSI/ESD S20.20 静电放电控制方案
测试设备

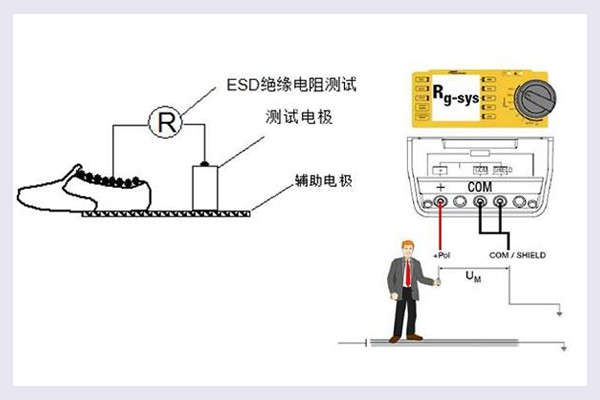

人体电压测量系统：静电电压表、手持电极、自动记录仪、鞋跟用静电消除器；1名测试人员
测试环境
温度：23℃±2℃；湿度35%-75%RH。
测试设备要求
1、静电电压表的输入电阻≥1.0×1014Ω。
2、静电电压表、手持电极和连接引线的输入电容≤30pF。
3、系统反应时间应在0.25s内达到满刻度。
4、系统分辨率至少为待测试电压值的10%，列如测试100V的人体电压，测量系统的分辨率为10V。
5、系统的准确度为≤±10%。
测试方法
1、对防静电地坪实验室测试时，必须留有接地端，并有效接地。
2、测试人员穿上鞋具后应接地，对鞋具的鞋跟用静电消除器消电，然后再在防静电地坪样板上。
3、使用静电消除鞋具和防静电地坪样板上的残余静电荷。测试时，先对两侧进行放电，然后对其准确复位。
4、测试人员手持与人体电压测量系统相连的手持电极，并瞬间触碰接地点，使系统归零。
5、在整个测试过程中，测试人员要在前后走动时要覆盖尽可能多的面积，使身体保持相同的朝向，但要避免划伤或旋转，并以2步每秒的速率在防静电地坪样板上行走。

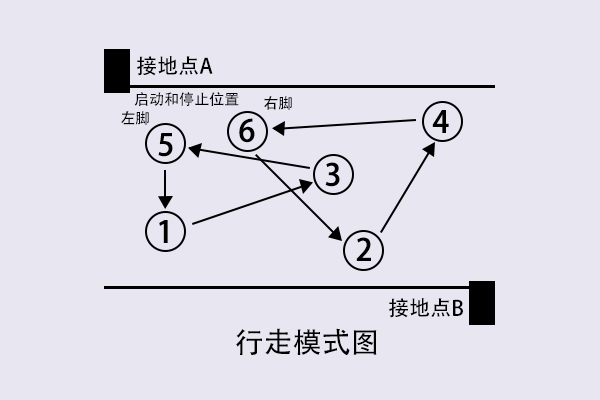

6、迈步的动作要使鞋底与地坪保持平行，鞋抬起高度在50mm至80mm之间，测试人员距墙壁或室内障碍物应大于0.5m，并不断走动，单次测试持续时间为60s。行走图如下。
7、记录人/鞋/地系统电阻和人体电压检测数值，同时记录试验中使用的鞋结构特征和鞋底电阻。

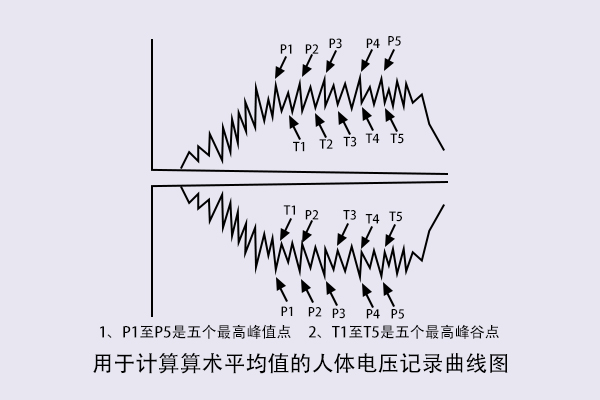

8、每次走动测量后，计算出5个最大谷底的算术平均值T=（T1+T2+T3+T4+T5）/5和5个最高峰值的算术平均值P=(P1+P2+P3+P4+P5)/5,测出电压峰值图如下。
以上就是关于人体行走静电电压测试的相关知识，希望对您有所帮助，广东优科检测是获得CNAS和CMA资质认可的防静电第三方检测机构，可提供防静电物流周转器具测试、导电防静电塑料检测、防静电腕带测试、防静电手套测试、防静电鞋测试、防静电服测试、防静电地板检测、防静电工作台检测、面料防静电测试等检测认证服务，我们期待与您合作！
