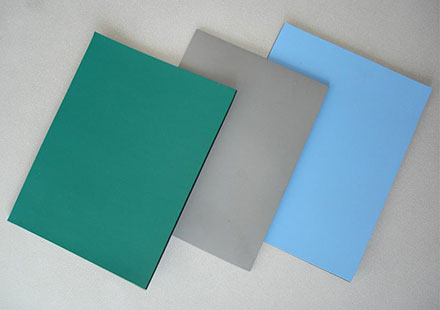

防静电台垫因其防静电性能被广泛应用于电子半导体器件、电子计算机、电子通讯设备和集成电路等微电子工业的生产车间和高级试验室。优科检测认证是具备CNAS及CMA资质认可的第三方防静电台垫测试机构，接下来为大家介绍防静电台垫的测试标准及测试方法。
防静电台垫主要依据以下标准进行测试：
SJ/T 10694《电子产品生产与应用系统防静电检测通用规范》
ANSI/ESD S20.20 《静电放电控制程序》
IEC 61340-5-1 《静电学 - 第 5-1 部分：静电现象中电子设备的防护 - 一般要求》
1. 测试环境
温度：25+/-5 0C；湿度：45+/-5%。
2. 测试工具
兆欧表1套，静电压测试仪1台，棉布一块。
3. 测试指标
测试共3个指标：表面电阻[1×10^5～1×10^9(正面)1×10^3～1×10^5（反面）]，接地电阻（0.75×106Ω～1×109Ω），摩擦带电（＜150V)及消散时间（ ＜1s)。
4. 测试方法
1) 表面电阻测试
使用重锤前，先检查一下重锤下面的皮是否干净，如不干净，用清水清洗（注意：不能使用酒精清洗）。把台垫平放在办公桌上，绿色面朝上，黑色面朝下，把重锤放在台垫上，两重锤相距约1.0m ，按下兆欧表测试按钮，观察读数是否在1×10^5～1×10^9 ，否则判定为NG。把台垫翻过来，黑色面朝上，绿色面朝下，按照上面方法，读取示数是否在1×10^3～1×10^5范围内，否则判定为NG。
2) 接地电阻测试
把连接在兆欧表左边插孔的重锤从香蕉头中拔出，然后把剩余一个重锤放在台垫绿色一面上，把另一空余的香蕉头插在接地插孔中，读取兆欧表读数是否在0.75×10^6Ω～1×10^9Ω内，如不是则判定为NG。
3) 摩擦带电测试
把台垫放在桌面，使用棉布在随机选取位置在绿色面和黑色面上摩擦（建议方向向下，每秒2次，共摩擦20次），把静电压表探头迅速移至摩擦处，读取静电压表读数是否在规定范围内：＜150V，不在范围内则判定为NG。摩擦带电后把台垫接地，电压从最高值到10V是否小于1s。
办理防静电台垫测试报告，请联系第三方防静电检测机构-优科检测认证。 我们将以优惠的价格和周到的服务为您提供专业高效的检测认证服务。 如果您向我们提供产品图片和规格，我们将根据您的产品给出相应的周期、报价和具体方案。 欢迎您来电咨询！
