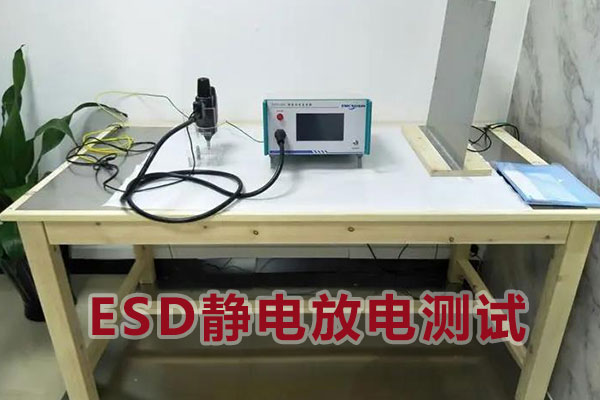

优科检测认证是获得CNAS和CMA资质认可的东莞ESD静电放电测试机构,实验室资质齐全,可提供静电放电测试(ESD)服务。
静电放电是普遍存在的自然现象(当充有电荷的物体靠近或接触一个导体时,电荷就要发生转移,这就是静电放电)。无处不在的静电影响着电子产品,是一种危害程度极高的电磁能量。只有提高电子产品抗静电能力水平,才能保证电子产品的安全使用。
一般依放电模式的不同,组件层级静电放电可分为三种模式:人体放电模式 (Human Body Mode,HBM)、机器放电模式 (Machine Mode,MM)、组件充电模式(Charged Device Mode,CDM)。其中最广泛使用的是人体模型,以一个100pF的电容和一个1500欧姆的电阻进行静电放电测试。
国际公认的系统级静电放电标准是 IEC 61000- 4-2。为确保电子产品的功能,国际知名厂商都要求代工的产品必须符合国际规范 IEC 61000-4-2 静电放电测试才会接受。除了要通过组件层级的测试外,最后的电子产品仍会再用系统层级 (System-Level) 的静电放电测试规格来持续检测。不但对保证产品可靠性十分重要,而且通常产品要想进入国际市场,就必须达到该标准。
接触放电 (Contact Discharge) 测试
此测试方法是仿真金属工具接触到电子产品时发生的静电放电现象。在这种测试方法下,静电放电枪的放电头 (head) 使用尖头金属。测试时,将静电枪的金属头先抵住待测点,静电放电经由尖端金属对待测产品作接触放电测试,通常测到正负 4kV,此项测试法规保留容许高于正负 4kV 的测试条件。
接触放电可深入细分直接放电和间接放电,间接放电模式的系统层级静电放电测试装置由木桌和接地参考平面 (ground reference plane)组成,桌面有一绝缘垫用来隔绝待测产品和金属水平耦合板 (horizontal coupling plane),水平耦合板接两个电阻值 470kΩ 电阻至接地参考平面,当静电枪轰击水平耦合板时,静电放电会产生电磁干扰耦合而进入待测电子产品中。
空气放电 (Air Discharge) 测试
此测试方法是仿真人的手指接触到电子产品时发生的静电放电现象。在这种空气放电测试方法下,静电放电枪使用 8 毫米 (mm) 的放电头 ( 圆头 )。
测试时,在很近距离未接触测试点下启动静电枪放电,静电放电枪之放电头经由空气对电子产品作非接触式放电测试。测试电压由低电压到高电压 , 通常测到正负 8kV,但法规中保留容许高于正负15kV 的测试条件。
