文章来源 : 广东优科检测 发表时间：2022-08-22 浏览数量：

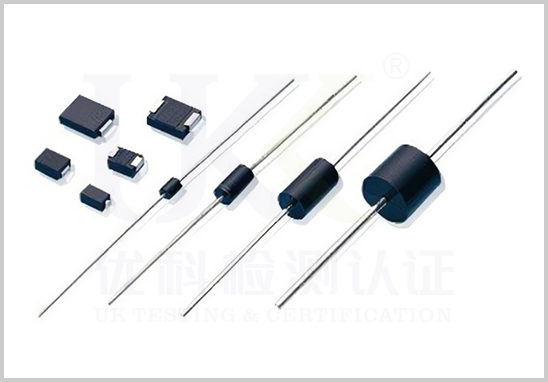

元器件二次筛选是指已采购的元器件在“一次筛选”试验没有满足使用方规定的项目要求的技术条件时，由使用方进行的筛选。二极管属于半导体分立器件，二极管做二次筛选主要依据以下程序进行试验：
二极管二次筛选(补充筛选)程序
| 序 号 | 筛 选 项 目 | 方 法 GJB128A | 筛选条件或测量参数 | 说 明 | ||
| Ⅰ | Ⅱ | Ⅲ | ||||
| 1 | 编序列号 1) | |||||
| 2 | 电参数测试(室温) 普通、开关、整流二极管 电压调整、电压基准二极管 | — | VF 、 VR 或 I R VF 、 I Z 、 I R | 测量参数及合格标准按详细规范或产品手册规定 | ||
| 3 | 温度循环 | 1051 | 条件： B；循环 5 次 | 玻封器件转换时间为不大于 5min | ||
| 4 | 恒定加速度 | 2006 | Y1 方向、 196000m/s²； I F ≥10A 的器件 98000m/s² | 无空腔的器件不要求 LTPD=5；不通过时全检 | ||
| 5 | 外观及机械检查 | 2071 | 用 10 倍放大镜或显微镜 | 可在筛选开始时增加一次 | ||
| 6 | 粒子碰撞噪声检测(PIND) | 2052 | 试验条件： A | — | LTPD 二 10；不通过时全检 | |
| 7 | 高温反偏(HTRB) 仅适用于开关二极管 | 1038 | 反偏温度： 125±2℃ 反偏电压： 0.75VR | 高温反偏时间为表列时间减去生产方已进行的高温反偏时间，但不得少于 24h | ||
| 96h | 72h | 48h | ||||
| 8 | 老练前电参数测试 (室温) | 同序号 2 | ||||
| 9 | 老练(室温)2) | 1038 | 试验条件： B | 老练时间为表列时间减去生产方已进行的老练时间，但不得少于48h | ||
| 240h | 160h | 96h | ||||
| 10 | 老练后电参数测试(室温) | 同序号 2，对合同或详细规范要求的参 数计算其Δ值计算不合格品率。 | Ⅰ级 PDA≤5%(或1只取大值)； Ⅱ级 PDA≤10%(或1只取大值)；Ⅲ级 PDA≤15%(或1只取大值)。 | |||
| 11 | 电参数测试(高温) | 同序号 2：温度按合同或详细规范规定 | LTPD＝10；不通过时全检 | |||
| 12 | 电参数测试(低温) | 同序号 2：温度按合同或详细规范规定 | LTPD＝10；不通过时全检 | |||
| 13 | 密封 a.细检漏 b.粗检漏 | 1071 | a.试验条件：： G 或 H b.试验条件：： A、 C、或 F | 无空腔的器件不要求： 内腔体积大于 1cm³ 仅要求做粗检漏 | ||
| 14 | 外观及机械检查 | 2071 | 用 10 倍放大镜或显微镜 | |||
注：1）当要求计数器件电参数的Δ值时应编号。
2）I F ＞1A 的器件可按规定加散热器老练, 也可不加散热器按峰值结温老练。
