文章来源 : 广东优科检测 发表时间：2022-09-27 浏览数量：
球压测试主要测试什么？球压测试主要测试支持、保护带电体的绝缘材料的耐热特性。材料（特别是热塑性材料）的耐热特性是指材料在受热情况下抗热变形的能力。材料的耐热特性一般采用球压测试来验证。
如果塑料软化会导致安全防护失效，则直接安装导电金属零部件的热塑性零部件应能充分耐热。（IEC 62368-1）
5.4.1.10.1 Requirements Thermoplastic parts on which conductive metallic parts are directly mounted shall be sufficiently resistant to heat if softening of the plastic could result in the failure of a safeguard.
非金属材料制成的产品外部部件（安全防护外壳）、用来支撑带电部件和连接部件的绝缘材料（端子的绝缘支撑体）、作为附加绝缘加强绝缘的热塑性材料都应该通过球压测试。
GB/T 5169.21-2017、IEC 60695-10-2:2014 《电工电子产品着火危险试验 第 21 部分：非正常热球压试验方法》
球压装置、温箱、支架、显微镜（10X）、温度记录仪等。
1、准备3个相同位置或相同材质的测试样品，样品厚度（可叠加多个样品）为3.0±0.5mm，边长或直径至少为10mm且大致平行；
2、将测试样品放置在15~35℃，相对湿度45%~75%的环境中保持至少24h；

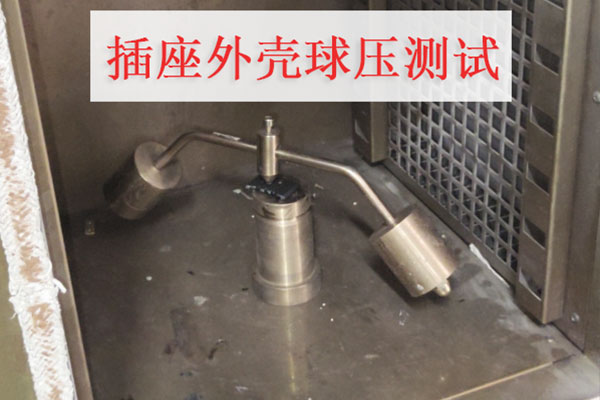

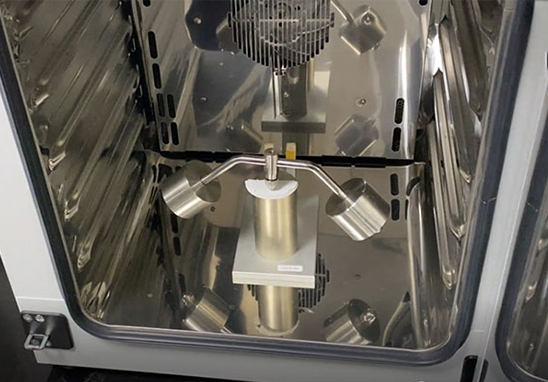

3、将温箱打开，同时放入球压装置，注意保持水平。温箱设置成指定的温度，通过温度记录仪观察球压装置50mm内温度是否达到指定温度，整个预热流程至少3h。平衡后，将测试样品放在球压装置正中心，保持样品上表面水平。确保负载不会移动而影响测试结果。整个过程尽量快速简短（不超过30s，5min内温箱温度恢复到指定温度±2℃），以致不显著影响试验箱和试验台温度。
注意：
球压试验根据材料用途分为两类来进行试验：
采用材料在正常状态下的最高温升+40℃，如果基准温度低于对应类别的温度值，则采用该类别的温度值作为测试温度，否则采用基准温度作为测试温度：
75℃类别：用于产品外部部件的材料，最低测试温度为75℃；
125℃类别：用于支撑带电部件的材料，最低测试温度为125℃。
4、试验时间为60±2分钟，到时间后，移走球压装置，并在10秒内将测试样品浸入20±5℃的水中，浸泡6±2分钟后，取出样品擦干水迹。
5、使用带光学显微镜（非指定），在3分钟内测量球压装置产生的压痕的最大直径d。尺寸d是能测量出从压痕的一端清晰边界到另一端清晰边界之间的最大距离。应排除任何向上的形变。
测试小技巧：
在样品放入温箱前，用记号笔在样品表面均匀涂抹1mmx1mm的区域，测试时，将压力球放入该区域内。
实践证明，通过这种方法会使得压痕的边界格外清晰，很方便显微镜的测量。（测试完再涂色，效果不佳哦。）
6、如果对测试结果有怀疑，应对另2各样品进行上述试验。
尺寸d不得超过2mm。
1、不同类别的产品对应不同的应用场合的球压试验存在一定的差异。如，60335-1对于附件绝缘或加强绝缘的热塑材料，还要考虑异常状下的最高温升；
2、球压试验只是一种考察耐热特性的统一方法，试验结果只能作为一种评估，不能简单地认为试验结果就是材料在实际使用过程中变形的程度。
3、旧版标准要求的测量是钢球与材料接触点的切面作为压痕直径。新版改为测量可以清楚观察到的最大压痕边界。
