文章来源 : 广东优科检测 发表时间：2025-06-27 浏览数量：
作为国内领先的第三方电子元器件失效分析机构，优科检测认证拥有金相显微镜、扫描电子显微镜（SEM）、能谱分析仪（EDS）、可焊性分析仪、X-RAY射线检查机等一系列高精尖设备，专业开展PCB及PCBA、汽车电子、各类电子元器件的失效分析、可靠性评价、真伪鉴别与检测认证等技术服务。我们的实验室通过CNAS认可，检测流程严格遵循国际和行业标准，保证分析结果的客观公正和可追溯性。
1. 定位故障根因
PCB在设计或制造过程中，可能因材料缺陷、加工误差、环境应力等产生失效，准确识别故障模式与根本原因，才能避免同类问题重复发生。失效分析不仅是修复问题的第一步，更是优化工艺与材料选型的基础。
2. 提升产品可靠性
通过对故障板进行加速应力测试与分析（如热循环、湿热、HAST等），评估PCB在实际应用环境中的使用寿命与可靠性，帮助客户提前发现潜在风险，降低售后返修与召回成本。
3. 满足质量与法规要求
汽车电子、医疗设备等领域对可靠性有极高要求，多数产品需通过IEC、IPC、GB等系列标准测试并提供失效分析报告，以满足监管和客户需求。
我们的PCB失效分析和测试项目涵盖但不限于：
- 微观形貌分析
- 金相显微镜观察层压结构、铜箔剥离、孔壁质量等

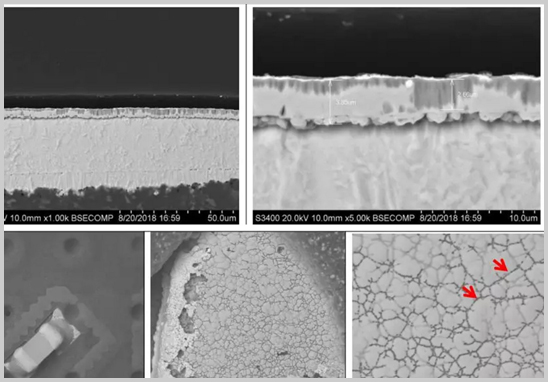

- SEM+EDS复合分析，检测断裂面、焊点裂纹及元素分布

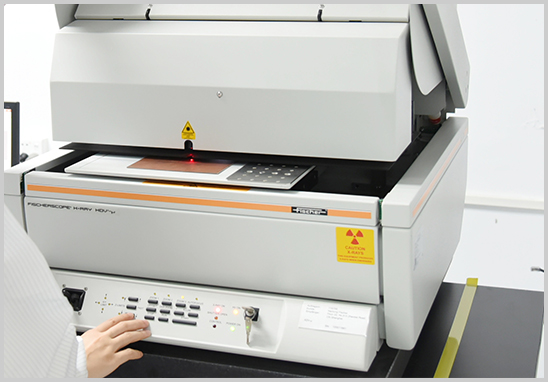

- X-RAY射线检查
- 非破坏式内部结构扫描，发现空洞、裂纹、桥连等缺陷
- 断面剖析
- 交叉切片分析，定量测量镀层厚度、孔壁通孔质量
- Dye-and-Pry（染色剥离）
- 在IPC-TM-650 Method 2.4.53标准指导下，通过染色渗透，检验BGA等焊点内部裂纹
- 可焊性与引出端强度测试
- 按IPC-TM-650 2.4.14、2.4.8等方法评估可焊性与剥离强度
- 环境应力试验
- 温度冲击（IPC-TM-650 2.6.7.2）、冷热循环、HAST（加速湿热），评估热应力影响
- 电性能测试
- 介质耐电压（IPC-TM-650 2.5.7）、离子污染测试（IPC-TM-650 2.3.25.1）
以上项目均可根据客户需求进行定制组合，提供单次检测或系统可靠性评价报告。
1. 需求沟通与样品准备
客户提交故障描述、PCB样品及相关工艺资料，我们进行初步风险评估并确认测试方案。
2. 签订检测协议
明确检测项目、标准依据、费用与时间节点，签署《检测委托协议》。
3. 样品接收与检验
实验室对样品数量、型号进行验收，并进行外观及尺寸初检。
4. 失效分析实施
按照既定方案，依次开展电性能测试、微观剖析、X-RAY、SEM/EDS、染色剥离等专业检测。
5. 数据汇总与结果评审
多学科专家团队对检测数据进行综合分析，出具根因诊断报告，提出改进建议。
6. 报告编制与交付
生成《PCB失效分析报告》，包含试验过程、结果、判定依据、图片与分析结论。报告经CNAS审签后，以纸质或电子版形式交付客户，并提供技术答疑服务。
