广东优科检测认证有限公司作为第三方电子元器件失效分析机构，专注于PCBA板变形失效分析服务。实验室配备金相显微镜、扫描电镜（SEM）、能谱分析仪（EDS）、X-RAY检测机等先进设备，可精准定位变形原因，提供从检测到改进方案的全链条服务。我们服务于汽车电子、消费电子、医疗设备等领域，帮助客户优化生产工艺、提升产品可靠性。

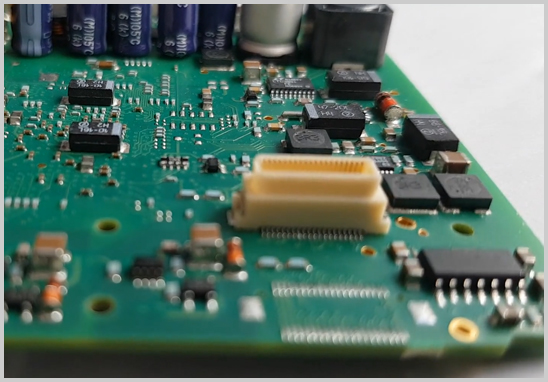

PCBA板变形看似微小，却可能引发严重问题：
1. 焊接不良：变形导致元器件与焊盘错位，出现虚焊、短路等问题，影响电路功能。
2. 电气性能下降：弯曲或翘曲可能损坏内部线路，造成信号传输异常或阻抗变化。
3. 组装困难：变形板件无法与外壳匹配，增加组装失败率。
4. 长期可靠性风险：应力集中可能加速焊点疲劳，缩短产品寿命。
根据行业案例，变形多由以下因素引发：
1. 工艺温度失控：回流焊或波峰焊温度过高，超过板材的玻璃化转变温度（TG值），导致软化变形。
2. 板材选择不当：低TG值板材耐高温性差，易在焊接中变形；过薄的PCB也易受热应力影响。
3. 设计缺陷：大面积铜箔分布不均、V-Cut过深、拼板尺寸过大，导致热胀冷缩应力失衡。
4. 机械应力：生产搬运或测试中的外力挤压、跌落冲击等。
5. 环境因素：长期暴露于高温、高湿环境，引发材料吸湿膨胀。
针对变形问题，我们采用多维度分析技术：
1. 无损检测：

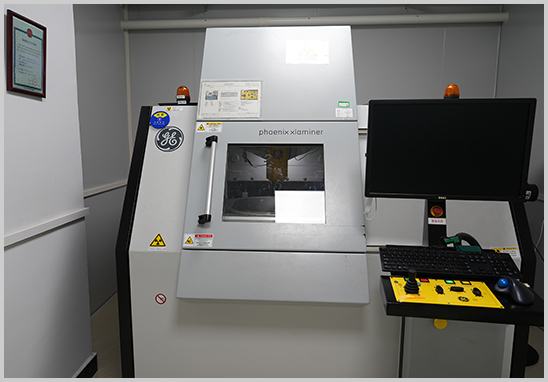

- X射线透视：检测内部焊点空洞、裂纹等缺陷，定位变形关联区域。
- 三维CT扫描：立体成像分析翘曲程度，量化变形数据。
- 扫描声学显微镜（C-SAM）：检测分层、微裂纹等隐形缺陷。
2. 破坏性检测：
- 切片分析：通过金相切片观察板材内部结构，评估镀层均匀性、孔壁质量。
- 热机械分析（TMA）：测量板材膨胀系数，验证热应力影响。
3. 模拟验证：复现生产或使用环境，验证变形机理。
1. 需求沟通：客户提供样品及工艺背景，明确检测目标（如IPC标准要求翘曲度≤0.75%）。
2. 样品评估：工程师检查样品完整性，制定检测方案（如选择X射线+切片组合分析）。
3. 检测执行：按方案开展测试，记录变形数据与微观结构特征。
4. 数据分析：结合行业标准（如IPC-TM-650）判定失效原因，提出改进建议。
5. 报告交付：3-7个工作日内提供中英文报告，含检测数据、图片及优化方案。
- 设备优势：高精度X-RAY、扫描电镜等设备，支持微米级缺陷检测。
- 经验丰富：累计分析超千例变形案例，覆盖汽车电子、消费电子等领域。
- 合规认证：CNAS/CMA资质保障，报告全球认可。
如需PCBA变形检测服务，请联系广东优科检测认证有限公司，我们将为您的产品质量保驾护航！
