文章来源 : 广东优科检测 发表时间：2025-02-07 浏览数量：

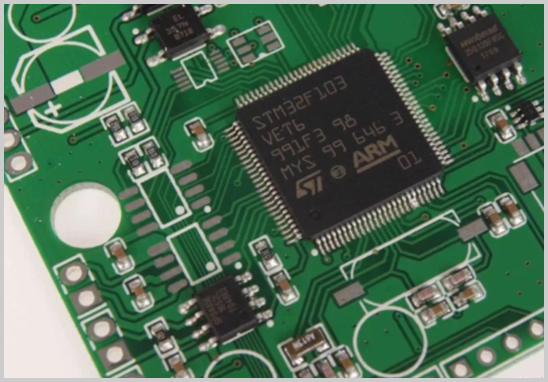

针对PCBA（印制电路板组件）生产中的焊接缺陷、线路失效、环境老化等痛点问题，我司实验室基于热-力-电多场耦合分析技术，配置显微红外热成像仪（10μm分辨率）、在线式X射线分层仪（3D CT扫描）等高精度设备，提供PCBA级失效分析全链条服务。覆盖从设计验证、生产异常追溯、售后故障根源诊断的全生命周期需求，年均解决PCBA案例超1200例，关键数据符合 IPC-A-610、J-STD-001 等国际标准。
| 客户痛点 | 失效分析价值 | 典型经济损失 |
| SMT焊接虚焊、冷焊频发 | 定位回流焊温度曲线/钢网设计缺陷 | 产线良率下降10%~30% |
| BGA焊球坍塌导致功能异常 | 发现IMC层过厚或热疲劳失效 | 单批次返修成本超50万元 |
| 潮湿环境PCBA绝缘失效 | 检测吸湿性材料导致的离子迁移 | 海外客户索赔达百万级 |
| 高频信号衰减、EMI超标 | 诊断阻抗失配或串扰路径 | 研发周期延长3-6个月 |
1. 焊接工艺失效分析
- 检测对象：BGA/CSP/QFN焊点、通孔焊接、SMT元件
- 关键技术：

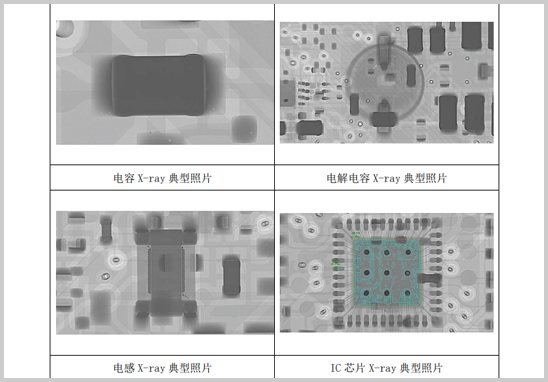

▶ 3D X射线断层扫描（CT）：检测焊球空洞率（精度0.5%体积比）、桥连缺陷
▶ 金相切片+SEM/EDS联用：分析IMC层厚度、金属间化合物成分（如Cu6Sn5）
▶ 热机械仿真（TMA）：模拟温度循环下焊点应力分布，预测疲劳寿命
2. 线路与导体失效分析
- 典型故障：开路/短路、阻抗异常、烧毁
- 关键技术：
▶ 飞时阻抗测试（TDR）：定位线路阻抗突变点（分辨率ps级）
▶ 显微红外热成像：捕捉微短路点焦耳热分布（热敏感度0.01℃）
▶ 聚焦离子束（FIB）：纳米级断面切割分析导体熔断机制
3. 环境应力失效分析
- 失效模式：腐蚀、迁移、涂层剥落
- 关键技术：
▶ 离子色谱（IC）：检测助焊剂残留离子浓度（Cl⁻、S²⁻等）
▶ 盐雾+温湿度复合试验：加速验证PCBA耐腐蚀性能
▶ TOF-SIMS检测：痕量元素面分布分析（ppm级污染物溯源）
1. 案例预评估
- 提交故障描述、失效现象视频/图片，48小时内提供《预处理建议方案》
2. 无损检测阶段 （3项基础分析）
- X射线全板扫描 → 红外热成像定位 → 电参数对比测试
3. 破坏性分析阶段 （客户授权后执行）
- 离子研磨→金相切片→SEM/EDS成分分析 → 失效机理报告
4. 数据交付（5种形式）
- 原始检测图像（高清未压缩）
- 三维缺陷模型（STL格式，支持导入仿真软件）
- 微观成分分布图（元素面扫mapping）
- 改进措施优先级评估（工艺/材料/设计3维度）
1. 多维度交叉验证技术
- 独创"电-热-形貌-成分"四维分析法，避免单一手段误判（案例准确率＞98%）
2. 工业级时效性保障
- 紧急加急通道：24小时出具初步结论，72小时完成全项报告
3. 全链条解决方案
- 从根因分析延伸到工艺优化。
