作为专业的第三方失效分析检测机构,我司依托先进的检测设备(如SEM、EDS、X-RAY、工业CT等)和资深工程师团队,专注于贴片电阻失效分析服务,涵盖PCB&PCBA、汽车电子、消费电子等领域。通过精准定位失效模式与机理,我们为客户提供从问题诊断到改进方案的全流程技术支撑,助力提升产品可靠性与市场竞争力。
1. 明确失效原因:识别电阻开路、阻值漂移、短路等问题的根源,如材料缺陷、工艺异常或环境因素(硫化、热应力等)。
2. 改进设计与工艺:通过失效机理分析,优化电阻结构设计、焊接工艺或保护涂层,避免同类问题复发。
3. 责任界定与风险规避:为生产、使用环节的争议提供技术依据,明确责任归属,降低法律纠纷风险。
4. 提升产品可靠性:通过数据反馈完善质量控制体系,延长产品寿命,增强客户信任。
分析类别 | 检测内容 |
物理特性分析 | 外观检查(裂纹、氧化)、尺寸测量、引脚完整性评估、封装缺陷检测 |
电性能测试 | 阻值偏差、开路/短路测试、温度系数(TCR)、耐压与浪涌能力评估 |
材料与结构分析 | 电极成分(EDS)、内部空洞(X-RAY)、断面分层(切片分析)、微观形貌(SEM) |
环境适应性测试 | 湿热循环、机械应力模拟、硫化/氧化加速试验 |
1. 无损检测技术:
- X-RAY透视:检测内部焊接空洞、裂纹及电极结构缺陷。
- 声学扫描显微镜(SAT):定位封装层间剥离或微裂纹。
2. 破坏性分析技术:
- 切片分析:观察电阻内部材料分层、界面结合状态。
- SEM/EDS联用:分析断口形貌(脆性/韧性断裂)及元素污染(如Ag硫化)。
3. 电学诊断技术:
- I-V曲线测试:识别过流、过压导致的膜层损伤。
- EMMI热点检测:定位漏电或局部过热区域。
4. 环境模拟试验:
- HAST加速老化:评估潮湿环境下的电解腐蚀风险。
1. 委托受理:客户提交样品及背景信息(失效现象、使用环境等),签订检测协议。
2. 初步检测:外观检查、电参数测试,筛选典型失效样本。
3. 深度分析:根据初步结果选择针对性方法(如SEM、EDS、切片等),明确失效机理。
4. 报告出具:7-15个工作日内提供详细报告,包含失效原因、改进建议及数据图谱。
5. 技术支持:免费解读报告,协助制定工艺优化方案。
1. 技术领先:配备高精度设备(如聚焦离子束、透射电镜),支持纳米级缺陷分析。
2. 经验丰富:团队累计处理超千例电阻失效案例,涵盖汽车电子、航空航天等高要求领域。
3. 高效响应:加急服务5个工作日内完成,支持远程技术咨询与进度跟踪。
4. 权威认证:具备CMA、CNAS资质,报告全球认可。
5. 成本优化:提供阶梯式报价,针对批量委托客户提供专属折扣。

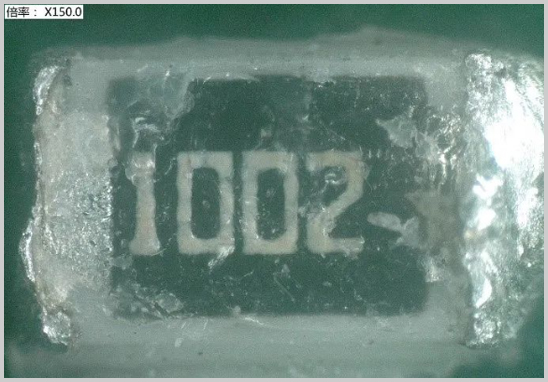

背景:某批次贴片电阻在生产中出现阻值异常,经我司检测发现Ni层与保护膜结合不良,导致内层Ag电极溢出并与环境硫元素反应生成Ag₂S,引发失效。
分析步骤:
1. X-RAY检测:确认电极结构无机械损伤。

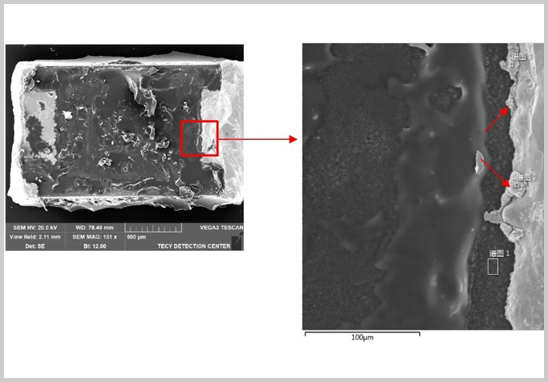

2. SEM/EDS表面分析:检出Ag元素异常富集及硫化物成分。
3. 断面分析:揭示Ag层缺失及界面间隙。
改进建议:优化保护膜工艺,采用抗硫化材料,加强三防涂层防护。
