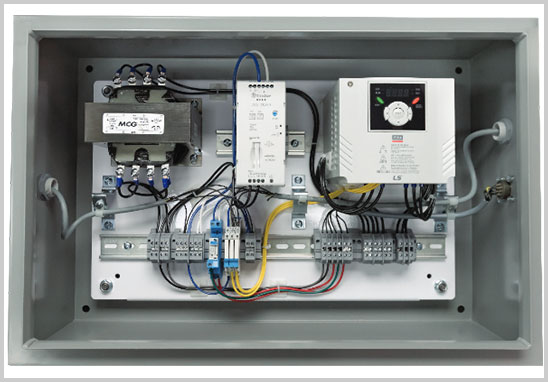

美国国家电气法规National Electrical Code® (NEC®) 409.110(4) 和670.3(A) 规定了设备的短路电流额定值 (SCCR),因此,了解如何确定工业控制柜的SCCR以及产品标记的含义将有助于确保工业控制柜的安全。
为提高工业控制柜的安全性,第三方UL认证机构优科检测,帮助大家深入了解如何根据UL 508A第三版确定工业控制柜UL 508A认证短路电流额定值。
Q1:为何在分支电路中的无源零部件的SCCR值提高需要借助在馈线电路中的限流保险丝或断路器?
A:首先,提高无源零部件的SCCR要考虑到提高SCCR之前零部件自身的SCCR。
其次,SCCR取决于使用何种类型的保护装置保护无源零部件。根据定义,无源零部件及其保护装置的联合位于分支电路中。
Q2:为何分支电路保护装置不能应用峰值允通电流?这背后的概念是什么?
A:此概念与NEC 240.86(A)的要求相关。
当故障电流大于断路器标称的额定分断能力,不允许用保险丝的允通电流(设计的方法)来证明断路器的保护,除非断路器是无源的,塑壳断路器不是。因此,当故障电流高于断路器所标记的额定分断能力时,不允许使用保险丝允通电流来证明断路器的保护。
Q3:为何可以提高断路器或保险丝的SCCR在其连接到变压器的次级绕组时,而在其他应用中,断路器或保险丝的SCCR却不能小于柜子的整体SCCR?
A:变压器的次级连接保险丝或断路器能限制短路电流。如果保险丝或断路器的额定分断能力不小于可能的短路电流,则能成功限制变压器能产生的任何级别的短路电流。
在这些情况下,在保险丝或断路器所在的电路中,SCCR由位于变压器初级的保险丝或断路器的额定分断能力确定。提供馈线或分支电路保护的保险丝或断路器必须能够分断被保护设备的线路端子上可能的最小短路电流。
在这些应用中,由于没有限制保险丝或断路器的可能的短路电流,因此其额定分断能力不得小于被保护柜子或设备的整体SCCR。
Q4:如果我选择的限流保险丝未显示在表4.2中,峰值电流值是多少?
A:在表SB4.2中,破折号表示该保险丝不需要测试。短路电流为50kA和200kA的中间保险丝(非标准规格大小)通常属于这种情况。例如,40A保险丝不需要在50kA或200kA下进行测试。表格的脚注表示:当需要50 kA和200 kA的值时,应采用标准规格大小。
因此,如果想要找到50kA时40A保险丝的峰值允通电流,请采用50kA时60A的值。
Q5:是否可以在现场安装主保险丝或断路器,如何提供主保险丝或断路器以确保符合柜子上标记的SCCR?
A:主保险丝或断路器可在现场提供安装。UL 508A(工业控制柜标准)第31.2.1节例外1和60.1对此进行了说明。在分支电路保护中应用SB5.1.2的要求,在馈电电路保护中应用SB5.1.3的要求,以此符合柜子上标记的SCCR。
Q6:柜子主保险丝或断路器的额定分断能力有时可以用作柜子的整体SCCR。这种说法正确吗?
A:在柜子需要标记额定短路电流要求之前,电气检查员使用上述方法,虽然这种方法有缺陷,但似乎足以适用于大多数应用。
2006年,附录SB被纳入UL 508A。附录SB规定的确定柜子SCCR的程序更加准确和可靠。它考虑了主保险丝或断路器的额定分断能力,同时还验证了连接到保险丝或断路器这些保护装置负载侧的设备。
Q7:通常客户的SCCR需求是多少?5kA是否合适?
A:在大多数商业和工业应用中,若设备SCCR仅为5kA,通常不足以满足可能的故障电流。包括汽车或食品/饮料行业在内的许多行业要求设备达到65kA,甚至有时需要达到100kA。在某些安装点,可能的故障电流可能会低于此值,但这提供了最大的灵活性。
Q8:当使用经过测试的组合式马达控制器,例如马达保护器和接触器或变频驱动器 (VFD) ,是否可更换不同的制造商,还是必须使用经过测试的?
A:如果设备显示“最大安培断路器”或“最大安培等级保险丝”,则可以使用任意制造商的产品。”但是,如果制造商指定了马达电路保护器(MCP –仅瞬时断路器)或半导体(高速)保险丝和部件号,则只能使用此过电流设备。此外,组合式马达控制器必须使用制造商指定的所有零部件才能应用此SCCR。例如,如果组合式马达控制器包含带有接触器的过载继电器,则SCCR可能不适用于无过载继电器的单体接触器。
Q9:工业控制柜是否可使用串联额定值?
A:工业控制柜不允许使用限流保险丝或断路器来测试串联额定值。因此,在提高整体SCCR并使其超过断路器的额定分断能力时,不允许使用限流过电流设备的允通电流来测试前面已有断路器或保险丝的断路器组合。
Q10:SCCR的计算日期,是原始设备制造商 (OEM) 还是安装人员负责的?
A:安装人员负责计算可能的短路(故障)电流和记录日期。在设计阶段,设计工程师应估计可能的故障电流,并将所需的SCCR告知OEM。但是,这只是估计值,必须根据安装人员的实际安装情况予以确认。
