对于插头产品，进行温升试验时，插头插座标准规定将符合图44尺寸要求的夹紧元件安装在插头的插销上进行温升测试，标准给出了夹紧元件的安装位置，热电偶布点要求以及螺钉的拧紧力矩等，但并未对夹紧元件焊接导线的截面积、导线类型等作出具体规定。

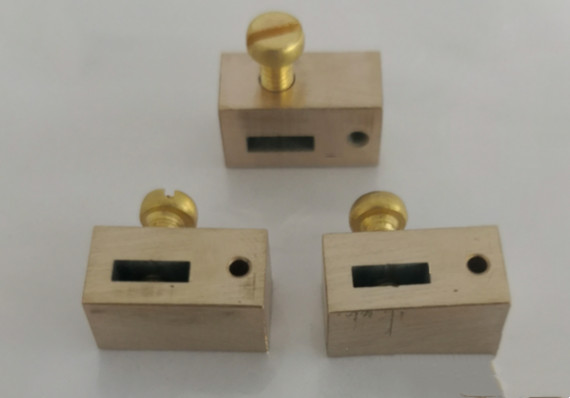

夹紧元件示意图

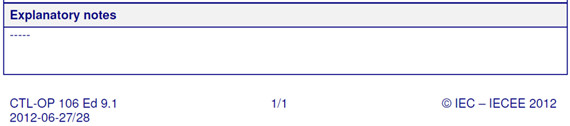

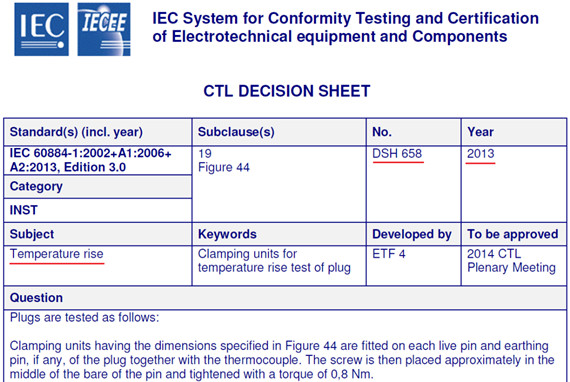

针对上述情况，2013年IEC CTL发布决议（No.DSH 658），对夹紧元件焊接导线的具体参数给出了明确规定，CTL决议内容如下：

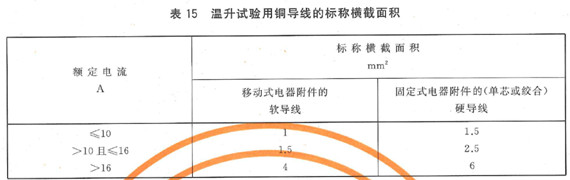

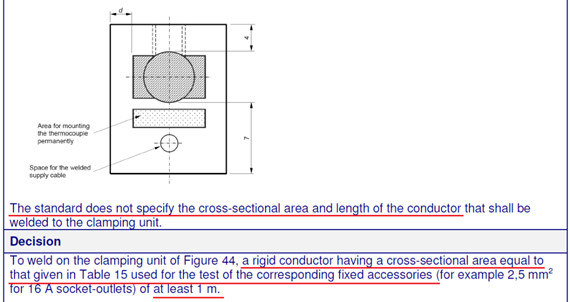

决议内容规定图44中的夹紧元件，其焊接导线的技术要求应和标准表15中给出的固定式电器附件试验用铜导线的参数一致。例如对于额定电流为16A的插头，夹紧元件应焊接标称截面积为2.5mm2的硬导线，且导线长度应至少为1m。
从决议内容也不难看出，插头温升用夹紧元件实际是模拟了固定式插座的插套，用夹紧元件来代替实际插座，因此其接线要求理应和固定式插座的接线要求保持一致。
