电磁兼容ESD静电放电测试

文章来源 : 广东优科检测 发表时间:2022-11-29 浏览数量:

电磁兼容ESD静电放电测试

电磁兼容ESD静电放电测试是所有电子设备必须要通过的测试,其目的是仿真操作人员或物体在接触设备时产生的放电以及人或物体对邻近物体之放电,以检测被测设备抵抗静电放电之干扰能力。

静电放电试验主要检查人或物体在接触设备时所引起的放电(直接放电),以及人或物体对设备邻近物体的放电(间接放电)时对设备工作造成的影响。

依据标准IEC 61000-4-2/GBT17626.2的定义,静电放电就是具有不同静电电位的物体相互靠近或直接接触引起的电荷转移。静电放电时可以在0.5~20ns的时间内产生1~50A的放电电流。虽然电流很大但因持续时间很短,故能量很小。所以一般静电放电不会对人产生伤害,但对集成电路芯片等电子产品可能产生破坏性的危害。




试验环境条件

气候环境:环境温度15°C ~30 °C;

相对湿度:30%~60%;

大气压力:86kPa ~ 106kPa;

电磁环境:不影响试验结果的环境。

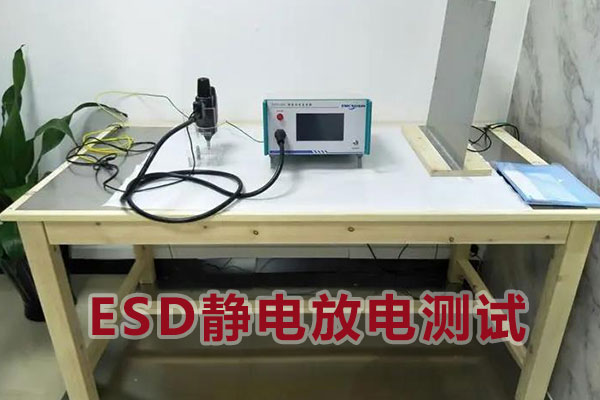

试验布置

虽然静电放电试验非常容易,但它是所有EMC测试项目中重复性最低的测试项目之一。

在做静电放电测试时,经常会碰到这种情况:同一个被测品在A实验室通过了,但是在B实验室却通不过,导致此种情况的原因,可以总结分析出以下几种可能:

1. 由于测试设备的不同,导致测试结果的不同;

2. 由于测试环境的不同,导致测试结果的不同;

3. 由于测试人员的不同,导致测试结果的不同;

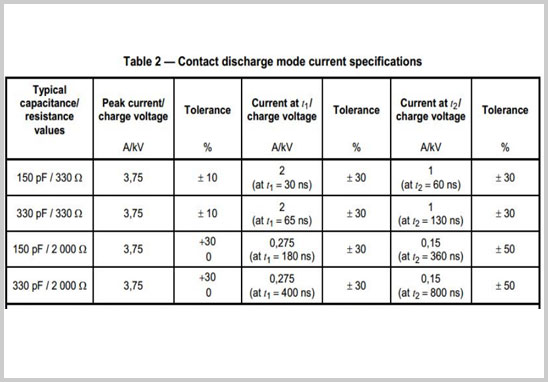

静电放电电流波形的规定,主要的四个关键指标为:首次峰值电流Ip;上升时间Tr;30ns时的电流值I30;60ns时的电流值I60。从上表中可以看出这四个指标的容许偏差都较大,首次峰值电流Ip为±15%,上升时间Tr为±25%,30ns时的电流值I30为±30%,60ns时的电流值I60为±30%。


放电类型:

接触放电、空气放电


试验等级:

规定接触放电等级有:2kv、4kv、6kv、8kv、开放等级(用户指定)

空气放电等级:2kv、4kv、8kv、15kv、开放等级(用户指定)


试验标准:

电磁兼容 试验和测量技术 静电放电抗扰度试验 GB/T17626.2-2018,IEC 61000-4-2:2008


判定等级:

A级:功能和性能没有任何影响;

B级:功能或性能有暂降,可以自动恢复;

C级:功能或性能有暂降,需要人为干预才能恢复;

D级:硬件损坏,不可恢复。


做静电放电试验前需要注意哪些问题:

1、确认产品具备典型的工作状态;

2、按台式设备还是落地式设备进行试验;

3、确定施加静电放电的部位、施加接触放电还是空气放电、施加放电的次数是多少;

4、依据的检测标准、确定测试的等级、采用的试验判据。
