汽车电子EMC测试标准

文章来源 : 广东优科检测 发表时间:2022-11-30 浏览数量:

我国汽车电子产品的更新换代加快,各部件或系统间的电磁兼容性尤为重要。如何评判检测零部件的EMC电磁兼容性呢?国际标准,区域标准,中国标准又是怎样的?接下来专业第三方EMC测试机构-广东优科检测为大家简单梳理下汽车电子EMC测试的标准体系。

汽车电子EMC测试标准

简单来说EMC标准体系分为四大类:国际标准,区域标准,中国标准,企业标准。

1. 国际EMC标准

世界公认的权威标准化组织有以下三个:

1)IEC(国际电工委员会):下设多个技术委员会,其中从事EMC的主要为CISPR(国际无线电干扰特别委员会),TC77(第77技术委员会)以及其他相关的技术委员会。

2)ISO(国际标准化组织):1947年成立,非政府组织,总部在瑞士日内瓦。汽车电磁兼容标准的主要发布单位。

3)ITU(国际电信联盟):政府间组织,总部在瑞士日内瓦。联合国的任何一个主权国家都可以成为ITU的成员。

目前汽车中应用最多的为IEC和ISO两大标准体系(IEC标准已广为欧洲、美国、日本、中国等地区和国家采用)。相关的体系如下:

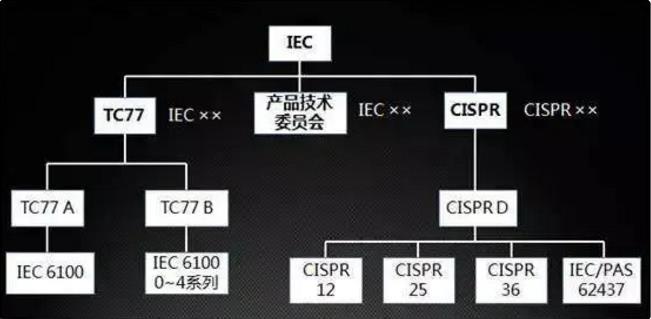

国际EMC标准


2. 区域EMC标准

区域EMC的标准通常源自国际标准,其相关组织如下:

1)CENELEC(欧洲电工标准化委员会)

由欧共体委员会授权制订欧洲标准EN。EN标准中引用了很多CISPR和IEC标准,其对应关系如下:

EN55×××=CISPR标准,(例:EN55011=CISPRPub.11)

EN6××××=IEC标准,(例:EN61000-4-3=IEC61000-4-3Pub.11) EN50×××=CENELEC自定标准,(例:EN50801)

2)ANSI(美国国家标准委员会)

3)FCC(美国联邦通信委员会)

主要制订民用产品标准,关于电磁兼容的标准主要包括在FCCPart15和FCCPart18中。

4)VCCI(干扰自愿控制委员会)

民间机构,其标准与CISPR和IEC一致。


3. 中国EMC标准

中国EMC的标准通常源自国际标准,绝大部分等同或修改采用IEC(IEC/CISPR、IEC/TC77)和ITU-T建议书。其相关组织及标准体系如下:


中国EMC标准

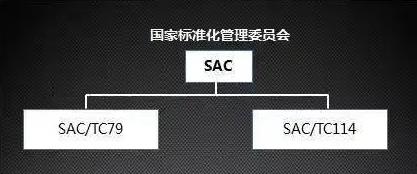

▲中国标准组织

1)SAC/TC79(全国无线电干扰标准化技术委员会)

组织制定、修订和审查国家标准,开展与IEC/CISPR相对应的工作,目前下设6个分委员会与CISPR的各分会相对应。

2)SAC/TC114(全国汽车标准化委员会)

3)SAC/TC246(全国电磁兼容标准化技术委员会)

主要负责协调IEC/TC77的国内归口工作;推进对应IEC61000系列有关EMC标准的国家标准制、修订工作。MIL-STD(美军标):典型的是MIL-STD–461x

4)GB(中国国家标准)

基本采用CISPR和IEC标准,目前已发布86个(SAC/TC7950个,SAC/TC24636个);

5)GJB(中国军用标准)

基本采用美军标,例如GJB151A=MIL-STD-461D;


常用的汽车电子EMC测试标准如下:

1、GB/T18655-2010(CISPR25:2008)

车辆、船和内燃机无线电骚扰特性用于保护车载接收机的限值和测量方法

2、GB/T17619-1998(95/54/EC)

机动车辆电子电器组件的电磁辐射抗扰性限值和测量方法

3、GB/T 19951-2005(ISO 10605-2001)

道路车辆静电放电产生的电磁骚扰试验方法

4、GB/T 21437.1-2008(ISO 7637.1-2002)

道路车辆由传导和耦合引起的电骚扰 第1部分:定义和一般描述

5、GB/T 21437.2-2008(ISO 7637.2-2004)

道路车辆由传导和耦合引起的电骚扰 第2部分:沿电源线的电瞬态传导

6、GB/T 21437.3-2012(ISO 7637.3-2007)

道路车辆由传导和耦合引起的电骚扰 第3部分:除电源线外的导线通过容性和感性耦合的电瞬态发射

7、GB/T33014.2-2016(ISO11452-2:2004)

电气/电子部件对室带辐射电磁能的抗扰性试验方法 第2部分:电波暗室法

8、GB/T33014.4-2016(ISO11452-4:2005)

电气/电子部件对窄带辐射电磁能的抗扰性试检方法 第4部分:大电流注入(BCI) 法

9、GB/T18387-2008(修改采用美国汽车工程师协会标准SAEJ551-5:2004)

电动车辆的电磁场发射强度的限值和测量方法宽带9kHz~30MHz (电场限值,磁场限值,3米测量距离)


4. 企业EMC标准

不同企业根据国际标准与国标要求,进行针对性的更新,制定符合自己企业要求的EMC标准。国内企业通常基于国标进行企业标准修订。


国内车企EMC相关标准

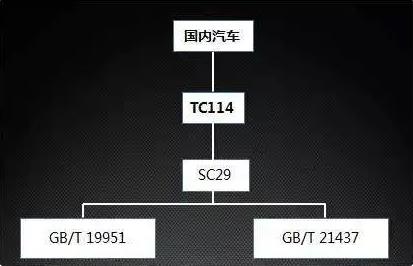

▲ 国内车企EMC相关标准


办理汽车电子EMC测试报告,请联系第三方检测机构-优科检测认证。 我们将以优惠的价格和周到的服务为您提供专业高效的检测认证服务。 如果您向我们提供产品图片和规格,我们将根据您的产品给出相应的周期、报价和具体方案。 欢迎您来电咨询!
